Crampon plaqueur pour rainure en T
04470

Crampon plaqueur pour rainure en T

retour

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Traité, bruni.Nota :Ces crampons plaqueurs garantissent un bridage sûr pour des pièces à usiner de faible hauteur. L'effet de serrage prismatique des crampons permet d’immobiliser, en toute sécurité, la pièce à usiner sur la table de la machine. «H1» et «X» pour profondeur maximale de rainure en Té conformément à DIN 650. Pour des hauteurs de bridage plus faibles et une profondeur de rainure minimum, la bride peut être rectifiée à la cote X.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04470 Crampon plaqueur pour rainure en T 227 kB

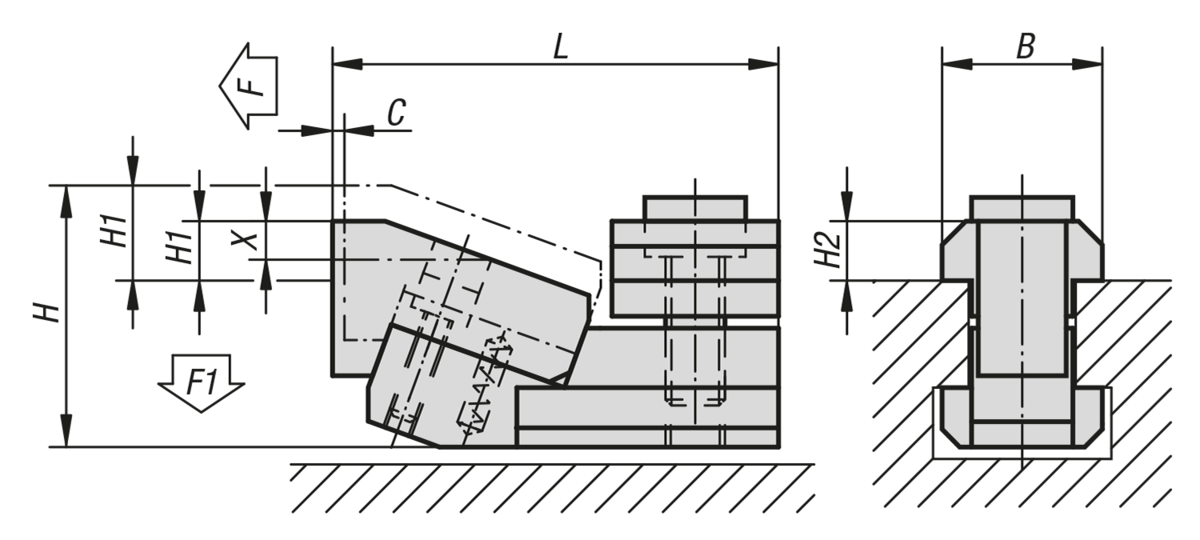

Dessins

Crampon plaqueur pour rainure en T

Sélection/filtre d'articles

Référence

ACL
max.
BH

H1
min.
H1
max.
XH2F
N
F1
N
CAOAcc.PrixCommander
04470-12121,85218313,58,5575000600 44,23 €
04470-14141,85522342,57,5585500700 50,39 €
04470-16162,5682541411698000900 56,14 €
04470-18182,57128432961090001000 58,02 €
04470-22223893553514914160001900 93,66 €
