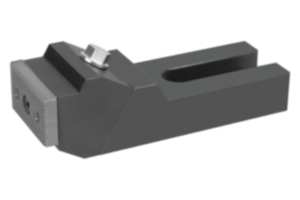

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base en acier de traitement.
Mors de serrage en acier de cémentation.
Finition :Corps de base bruni.
Mors de serrage cémentés.
Nota :Les mors de serrage peuvent être utilisés des deux côtés. Face lisse pour les pièces usinées, face striée pour les surfaces brutes. Deux vis de serrage peuvent être utilisées pour fixer le crampon sur la table de machine. En fonction de la largeur des rainures, les vis de fixation appropriées sont des vis pour rainures en T 07040. Celles-ci sont à commander séparément.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04500-10 Crampons en acier, plats 125 kB

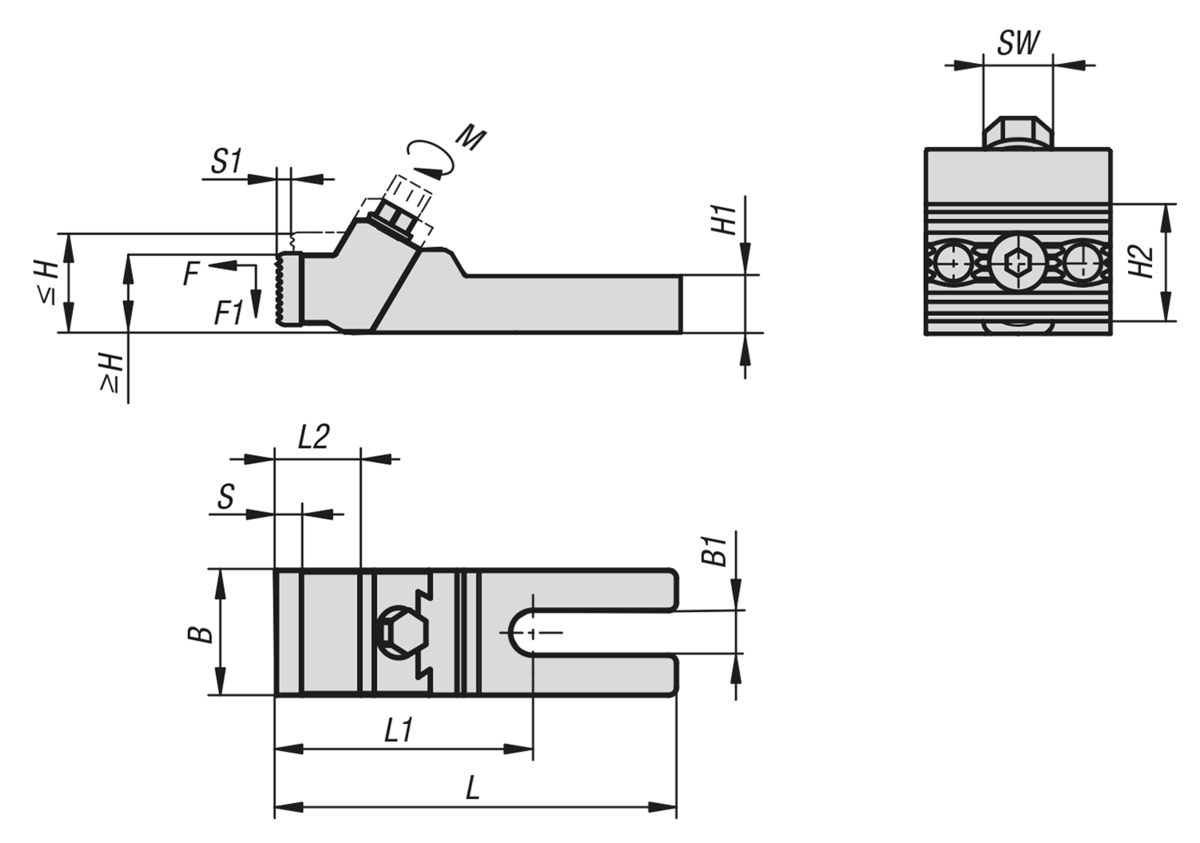

Dessins

Crampons en acier, plats

Aperçu des articles (comprimé)

Sélection/filtre d'articles
RéférencePour largeur
de rainure
LL1L2B

B1H
max.
H
min.
H1H2SS1Force de
serrage
F (kN)
F1
kN
SWCouple
de serrage
Nm
CAOAcc.PrixCommander
04500-10-1312/1412882194014,433,5282025,4838/151,2/2,21320/40 354,17 €
04500-10-1912/14/16/18177113296519605030401268/15/20/281,2/2,2/3/4,21620/40/45/60 367,20 €
04500-10-2620/22/24/28/3022413529752673603640127,525/25/32/32/364,5/4,5/4,8/4,8/5,41885/85/95/95/110 496,31 €
04500-10-3832/36/4225615234903891,57446401210507,521160 721,36 €
