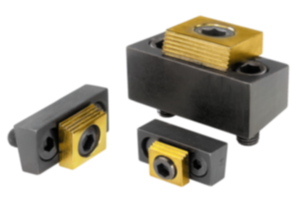

04521Crampon plaqueur combiné à excentrique |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier.Finition :Corps traité et bruni.
Plaque de bridage : cémentée et plaquée laiton.Nota :Grâce au crampon plaqueur combiné à came, on peut réaliser des bridages multiples économiques et peu encombrants. En configuration de bridage multiple, la face arrière du corps peut servir de butée.
Le montage se fait de préférence dans une rainure d’une cote B +0,05 mm. La hauteur d’attaque des plaques de bridage peut être modulée par la profondeur de la rainure.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

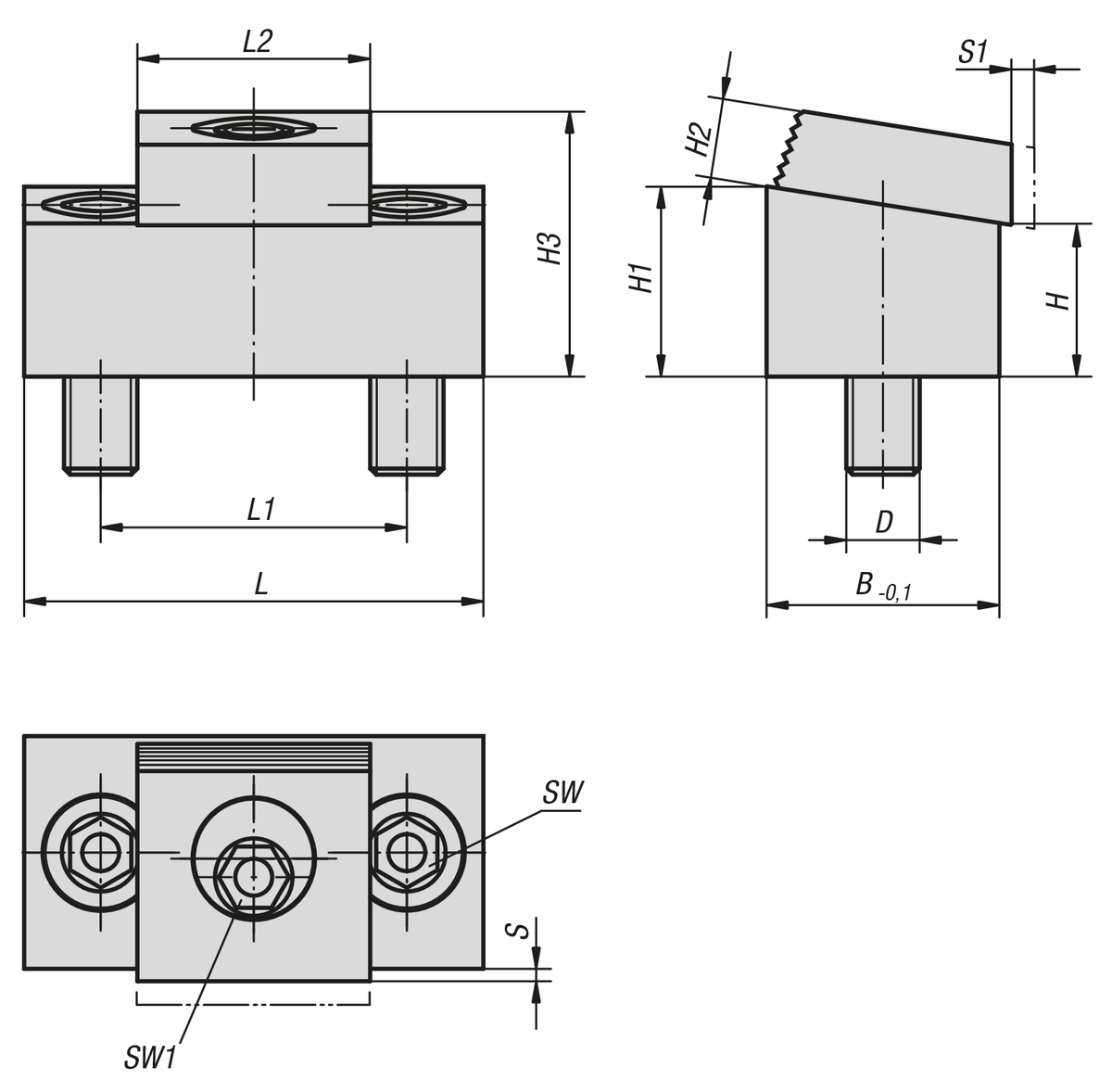

| Référence | L | L1 | L2 | B | H | H1 | H2 | H3
max. | S | D | S1
(course
de serrage) | SW | SW1 | Force de
serrage
kN | Couple de
serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| 04521-08 | 43,2 | 25,4 | 19 | 19 | 12,7 | 15,7 | 6,4 | 21,4 | 1,5 | M8 | 1,6 | 5 | 7 | 8,9 | 28 |  | | 85,82 € | | | 04521-10 | 54 | 33,5 | 25,4 | 25,4 | 11,4 | 15,4 | 9,7 | 24,5 | 1,8 | M10 | 2 | 7 | 8 | 17,8 | 88 | | | 101,49 € | | | 04521-12 | 75 | 50,8 | 38 | 38,1 | 25,5 | 31,5 | 13 | 43 | 2,05 | M12 | 2,5 | 10 | 12 | 26,7 | 135 | | | 212,04 € | |
