        Plaque de fixation

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Bruni.Nota :Les plaques de fixation servent à positionner les crampons ajustables et les crampons étagés.
Les trous (G) pour les vis CHC DIN 912 servent à la fixation de la plaque de base sur un corps de base approprié. Les trous filetés (F) servent à la fixation des crampons.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04470-05 Plaque de fixation

476 kB

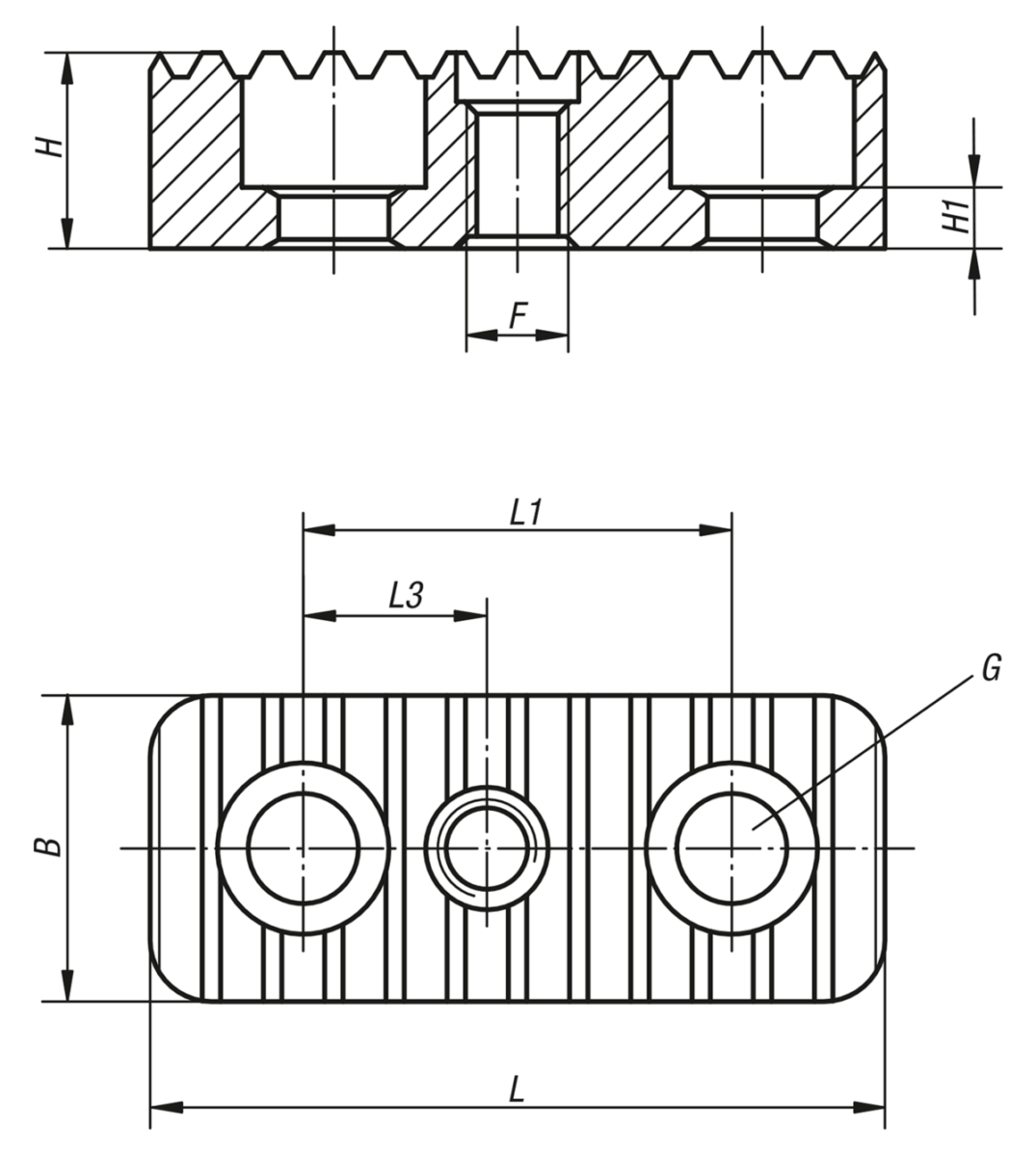

Dessins

Sélection/filtre d'articles

Référence	B	F	G Trou lamé pour vis CHC, DIN 912	H	H1	L	L1	L3	Prix
04470-05-94008116	25	M8	M8	16	7	50	25	12,5	22,88 €
04470-05-94008120	25	M8	M8	20	9	50	25	12,5	23,37 €
04470-05-94008125	25	M8	M8	25	13	50	25	12,5	23,88 €
04470-05-94008132	25	M8	M8	32	20	50	25	12,5	28,11 €
04470-05-94008140	25	M8	M8	40	28	50	25	12,5	29,04 €
04470-05-94012020	35	M12	M12	20	5	85	50	20	37,51 €
04470-05-94012025	35	M12	M12	25	12	85	50	20	41,12 €
04470-05-94012032	35	M12	M12	32	12	85	50	20	44,73 €
04470-05-94012040	35	M12	M12	40	12	85	50	20	48,20 €
04470-05-94012050	35	M12	M12	50	12	85	50	20	53,14 €
04470-05-94016025	40	M16	M16	25	6	90	50	25	47,03 €
04470-05-94016032	40	M16	M16	32	13	90	50	25	52,10 €
04470-05-94016040	40	M16	M16	40	15	90	50	25	57,10 €
04470-05-94016050	40	M16	M16	50	15	90	50	25	61,94 €
04470-05-94016063	40	M16	M16	63	15	90	50	25	73,52 €
