Description de l'article/illustrations du produit

DescriptionMatière :Corps de base : acier.
Mors de serrage : acier de cémentation.
Douille de centrage à collerette : acier de traitement.

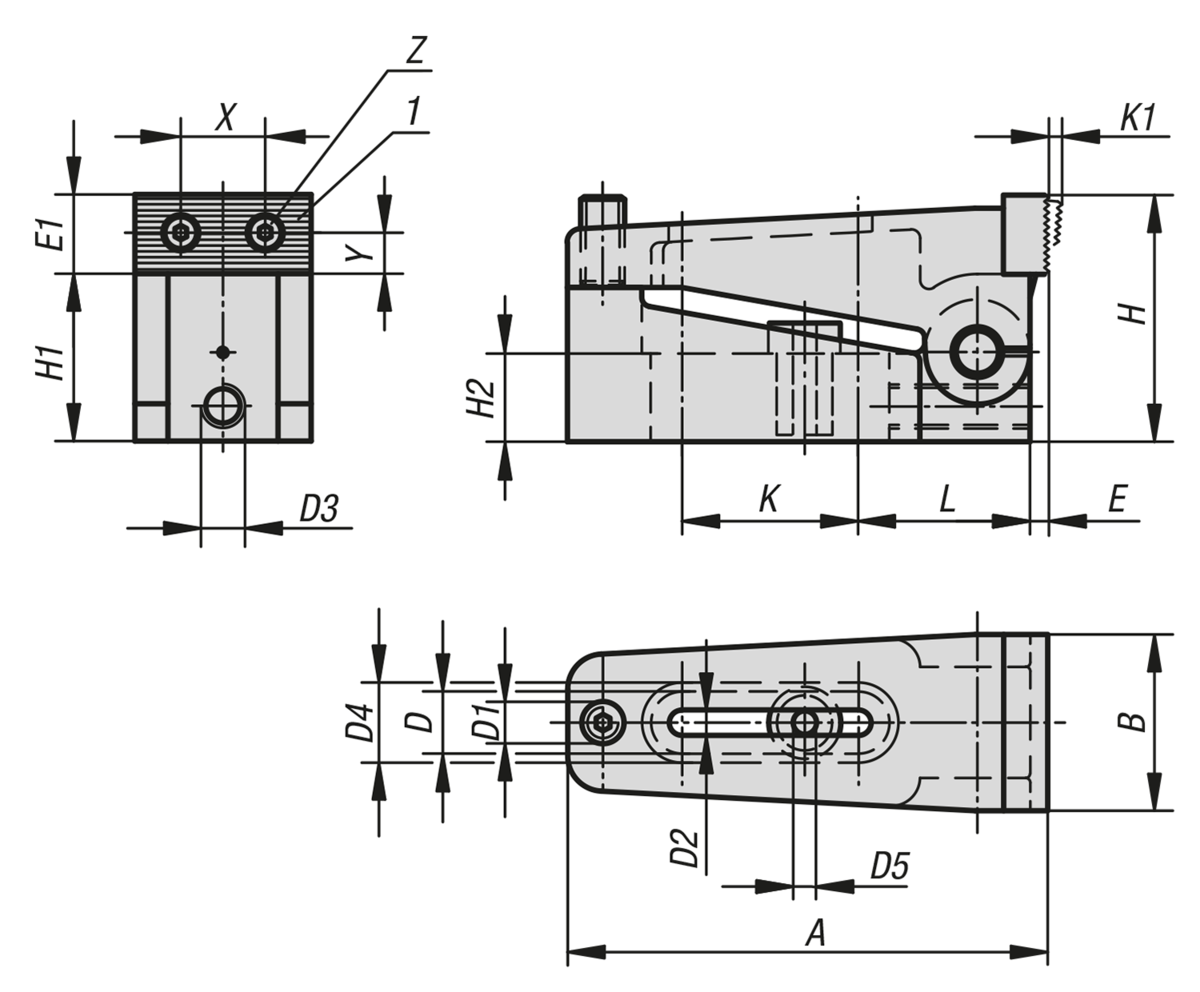

Finition :Bruni. Mors de serrage : cémenté.Nota :Les crampons plaqueurs larges présentent une surface d’appui lisse pour les surfaces usinées et une surface d’appui crénelée pour les surfaces brutes. En plus du serrage, ce dispositif procure un effet de plaquage puissant. On peut monter une vis HC dans le taraudage D3 pour éviter le recul du crampon.Indication de dessin :
1) Plaquette amovible
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04509 Crampon plaqueur large 197 kB

Dessins

Crampon plaqueur large

Sélection/filtre d'articles

Référence

ABD

D1D2D3D4D5EE1HH1H2KK1LXYZForce de
serrage
kN
CAOAcc.PrixCommander
04509-006732512,2M67M6166,52,511352412,425,52,527124,5M310 143,85 €
04509-0101103918,2M1011M102410,541856382040,543920,58M540 272,75 €
04509-0161705826,2M1617M10351772785603060,57613213M8100 599,70 €
