Bloc de positionnement forme M
42510

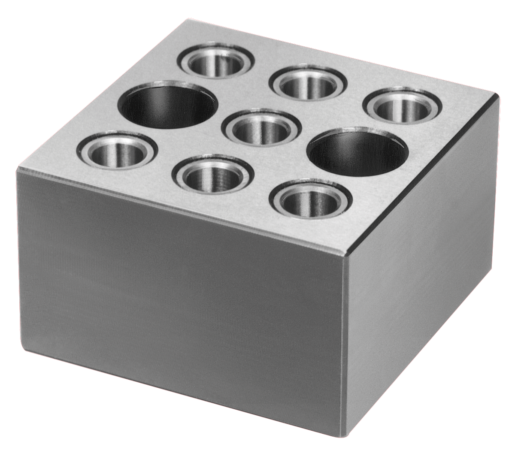

Bloc de positionnement forme M

retour

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Bruni.
Faces d´appui rectifiées.
Nota :Les blocs de positionnement sont utilisés pour rehausser tous les éléments du système ne possédant
pas de surface d´appui et de repos mobiles. (Par exemple des entretoises 02394 ou des blocs appuis 42520-600 et butées 04561). Ils permettent par ailleurs de positionner précisément et fixer des éléments dans la trame de 50 ±0,01 mm (voir exemple d´utilisation).
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 42510 Bloc de positionnement forme M 278 kB
 NLM_La_trame_modulaire_M8 186 kB

Dessins

Bloc de positionnement forme M

Sélection/filtre d'articles

RéférenceA
Alésage ajusté
A
Taraudage
B
Ø pour
boulon ajusté
CNombre de
trous de Trame
Nombre de
trous de fixation
Vis calibrées
correspondantes
Poids
kg
CAOAcc.PrixCommander
42510-1211205012 F7M1212 F7227207533-1120552,693Sur demande
42510-1211605016 F7M1616 F7267207533-1160552,355Sur demande
