Entretoise

02394

Entretoise

Produits
- Catalogue Outillage
  - Système de bridage modulaire
    - Éléments de positionnement
      - Entretoise

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Traité.

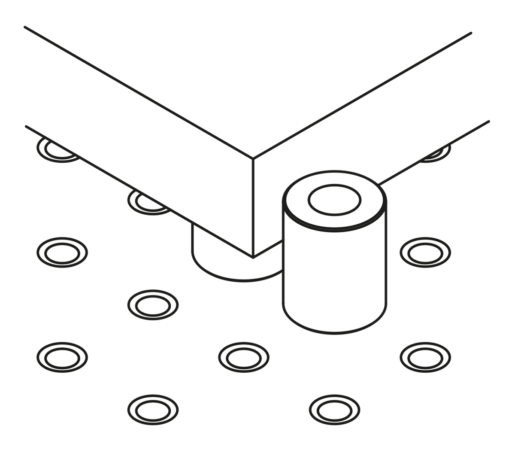

Faces d’appui et cylindre rectifiés.Nota :Les entretoises sont positionnées et fixées à l’aide de vis CHC calibrées ou de douilles de centrage et vis CHC.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02394 Entretoise

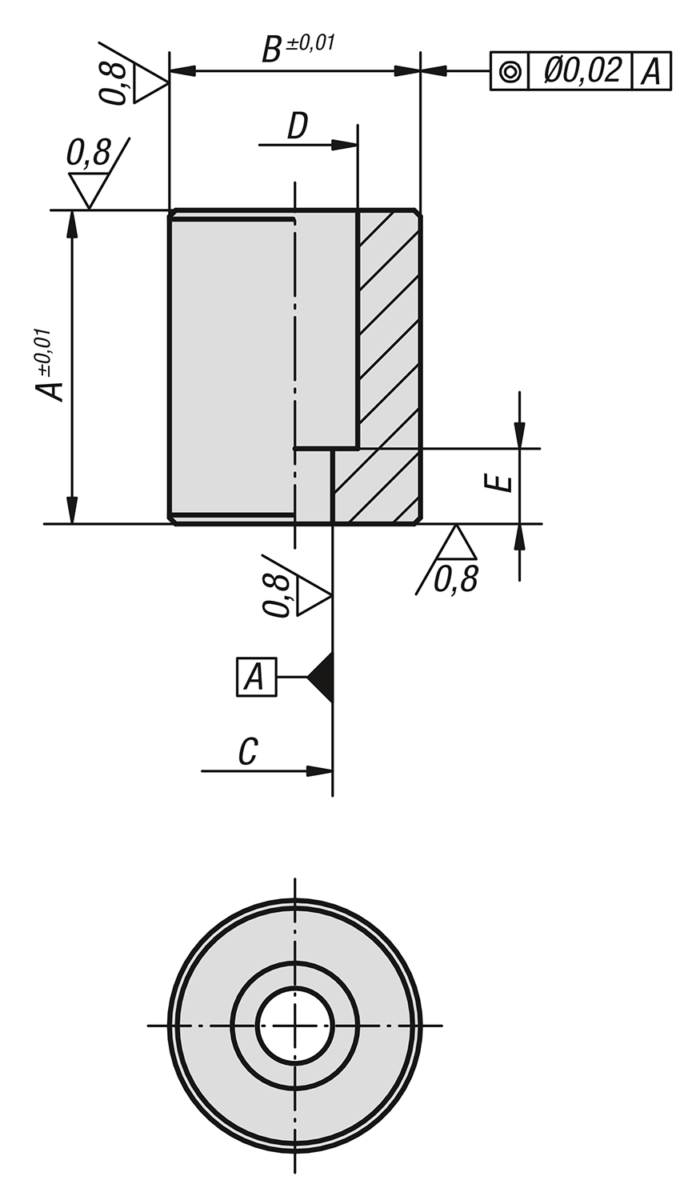

Dessins

Entretoise

Sélection/filtre d'articles

Référence	A	B	C Diam. pour vis rectifiée	D	E	Vis rectifiées correspondantes	CAO	Acc.	Prix	Commander
02394-12025	25	40	12 H7	20	12	07533-12045			31,79 €
02394-12050	50	40	12 H7	20	12	07533-12045			37,28 €
02394-12075	75	40	12 H7	20	12	07533-12045			41,35 €
02394-16050	50	50	16 H7	26	15	07533-16055			49,73 €
02394-16075	75	50	16 H7	26	15	07533-16055			55,54 €
02394-16100	100	50	16 H7	26	25	07533-16065			68,13 €
02394-16125	125	50	16 H7	26	25	07533-16065			78,58 €
