Cimblot épaulé à bout sphérique, forme B

retour

Produits
- Catalogue Outillage
  - Système de bridage modulaire
    - Éléments de positionnement
      - Cimblot épaulé à bout sphérique, forme B

Description de l'article/illustrations du produit

DescriptionMatière :Acier à outils. Inox 1.4305.Finition :Acier : traité et rectifié.
Inox : rectifié et durci avec un procédé spécial.Nota :La forme sphérique de ces cimblots facilite l’opération d’assemblage. Il n’est pas nécessaire d’être parfaitement dans l’axe des cimblots pour effectuer le positionnement des pièces (voir schéma d'assemblage 1).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03108 Cimblot épaulé à bout sphérique forme B

260 kB

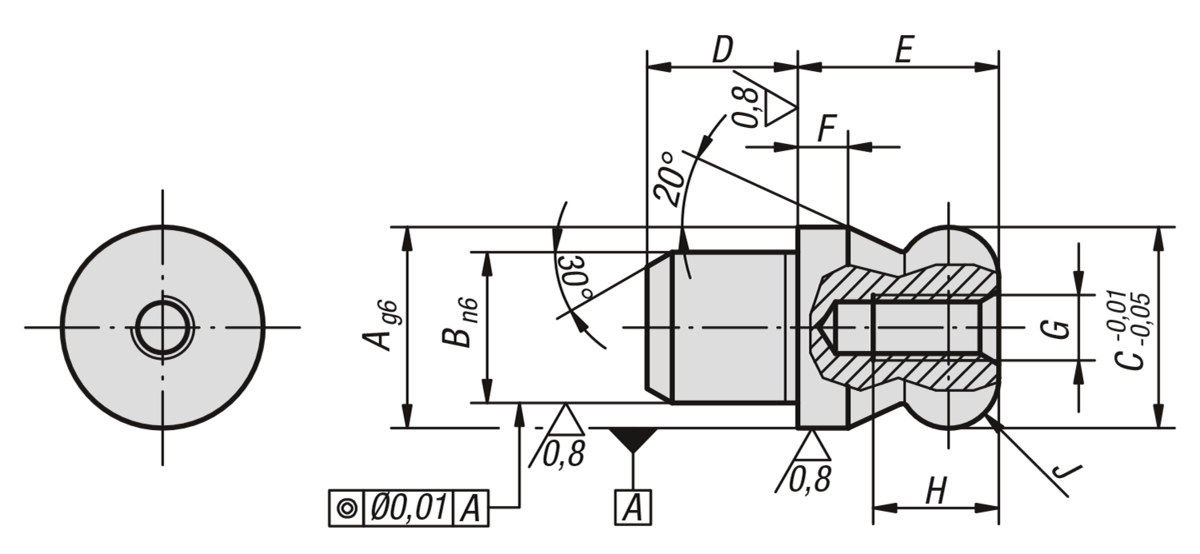

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence acier à outils	Référence acier inoxydable	A	B	C	D	E	F	G	H	J
03108-06	03108-506	6	4	6	4	6	2	M2,5	4,5	R 1
03108-08	03108-508	8	6	8	6	8	2	M3	6	R 2
03108-10	03108-510	10	7	10	7	10	2,5	M3	6	R 2,5
03108-12	03108-512	12	8	12	8	12	3	M4	8	R 3
03108-14	03108-514	14	10	14	10	14	3,5	M4	8	R 3,5
03108-16	03108-516	16	12	16	12	16	4	M5	10	R 4
03108-20	03108-520	20	14	20	14	20	5	M5	10	R 5
03108-22	-	22	16	22	16	22	5,5	M5	10	R 5,5
03108-25	-	25	18	25	18	25	6	M5	10	R 6
