Matière
Manche: acier de traitement
Tige, butée et douilles de guidage : acier à outils.
Tige, butée et douilles de guidage : acier à outils.
Finition
Poignée traitée et chromée.
Tige, butée et embout trempés et chromés.
Tige, butée et embout trempés et chromés.
Afficher plus
Afficher moins
Description
Matière
Manche: acier de traitement
Tige, butée et douilles de guidage : acier à outils.
Tige, butée et douilles de guidage : acier à outils.
Finition
Poignée traitée et chromée.
Tige, butée et embout trempés et chromés.
Tige, butée et embout trempés et chromés.
Nota

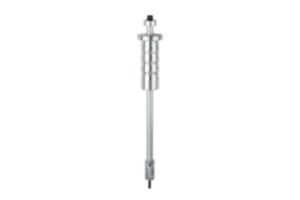

L'extracteur est utilisé pour démonter les goupilles ou cimblots de positionnement (03105, 03106, 03107,03108, 03325) munis de taraudages M3 à M8.

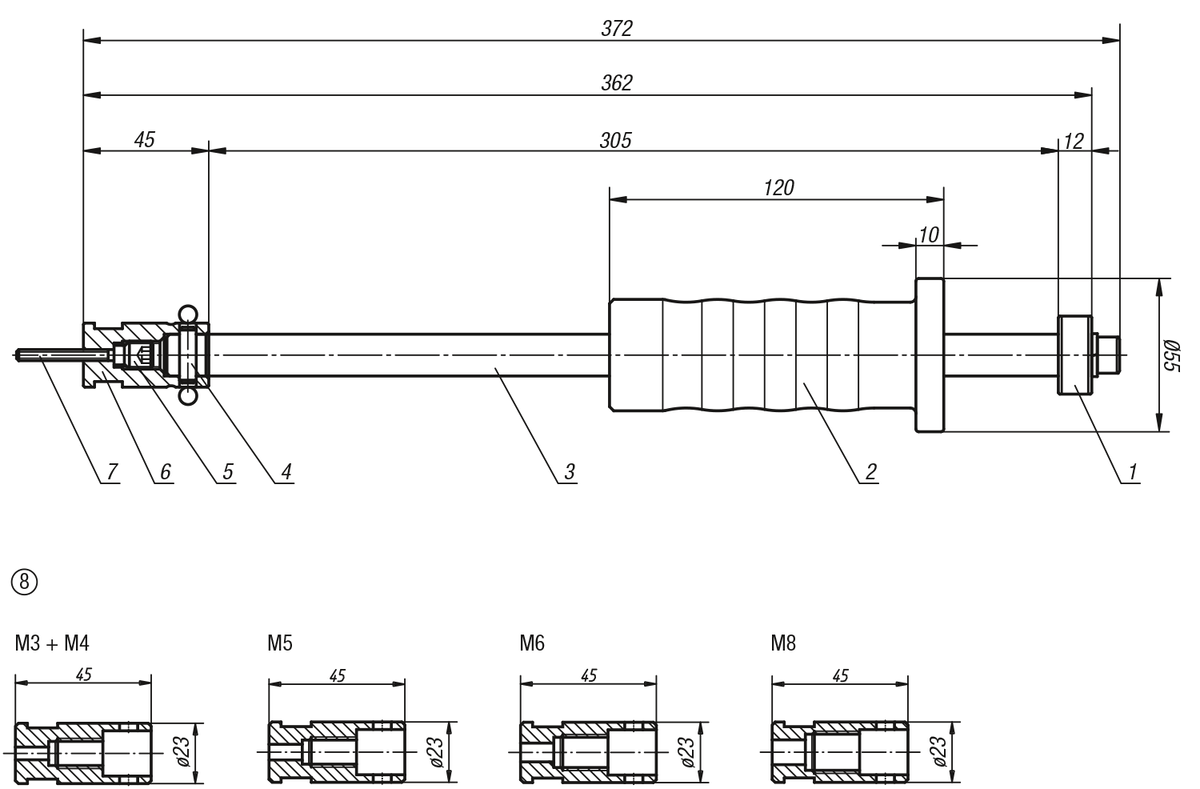

Indication de dessin
1) Butée
2) Poignée
3) Tige
4) Goupille
5) Vis de serrage
6) Douilles de guidage
7) Vis CHC
8) 1 jeu d'embouts
2) Poignée
3) Tige
4) Goupille
5) Vis de serrage
6) Douilles de guidage
7) Vis CHC
8) 1 jeu d'embouts
Remarque importante concernant le téléchargement des modèles CAO
Pour pouvoir télécharger nos modèles CAO, vous devez d’abord connecter. Si vous n’avez pas encore créé de compte, inscrivez-vous en cliquant sur « Mon compte » (à droite de l’écran) et suivez les instructions.
