Plaques de base rondes en fonte grise avec trame modulaire
01126-10

Plaques de base rondes en fonte grise avec trame modulaire

retour

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Pas de trame 50 ±0,02 mm.
Les plaques de base rondes avec trame modulaire sont utilisées pour la configuration de dispositifs modulaires. Ces plaques de base sont positionnées et fixées directement sur les tables de machine-outil.
Les forages directionnels servent à aligner la plaque de base sur la table de machine-outil.
Veuillez commander séparément les lardons pour la fixation des plaques de base.
Les bouchons de protection pour l'obturation de la trame modulaire doivent être commandés séparément.
Anneaux de levage mâles pour le transport inclus.
Autres dimensions sur demande.

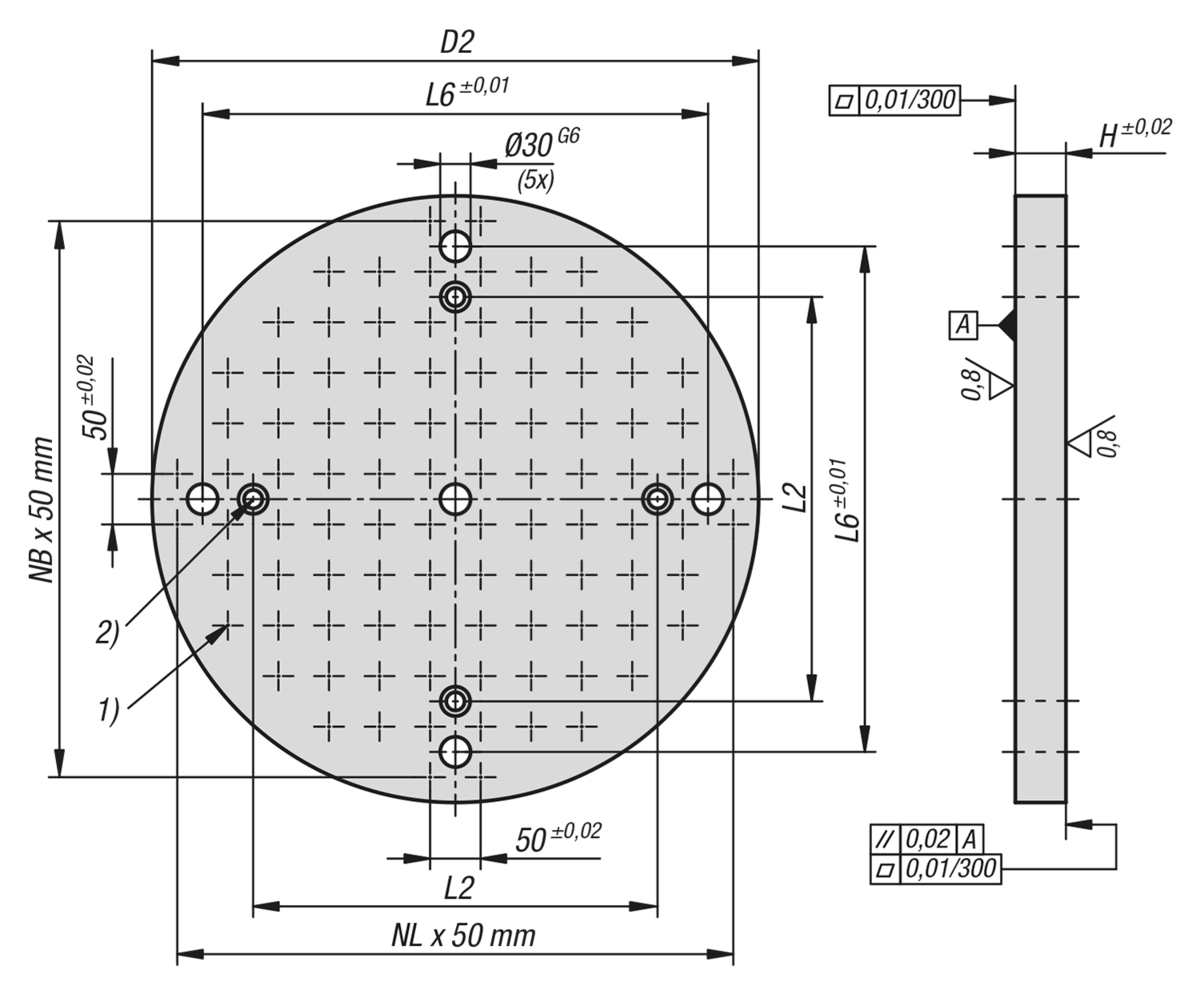

Sur demande :autres dimensions.Indication de dessin :

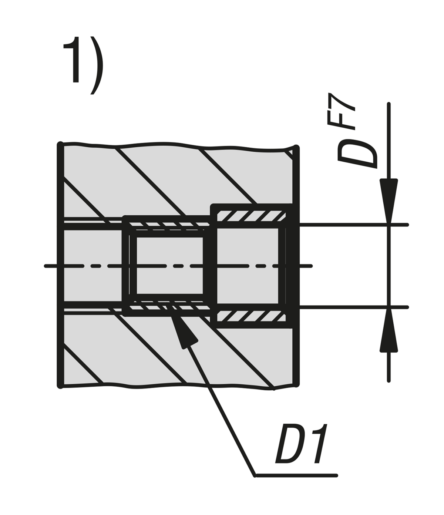

1) Trame
2) Trou lamé pour vis CHC, DIN 912 (D4)
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 01126-10 Plaques de base rondes en fonte grise avec trame modulaire 255 kB

Dessins

Plaques de base rondes en fonte grise avec trame modulaire

Sélection/filtre d'articles

RéférenceD2H

DD1D4L2L6N1=nombre de
trames modulaires
NL=nombre
d'alésages
de montage
NB=nombre
d'alésages
de montage
CAOAcc.PrixCommander
01126-10-212300503005012M12M121502202455Sur demande
01126-10-212400504005012M12M122503204477Sur demande
01126-10-212500505005012M12M163004006899Sur demande
01126-10-212600506005012M12M16400500961111Sur demande
01126-10-216500505005016M16M163004006899Sur demande
01126-10-216600506005016M16M16400500961111Sur demande
