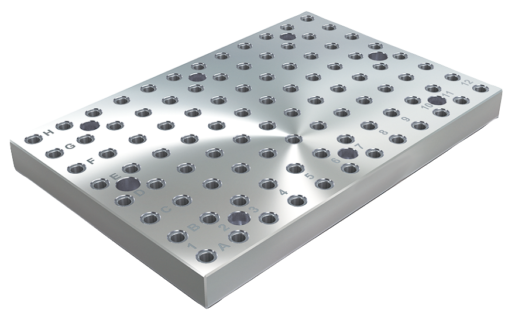

Plaques de base en fonte grise avec trame modulaire
01126

Plaques de base en fonte grise avec trame modulaire

retour

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Pas de trame 50 ±0,02 mm.
Les plaques de base avec trame modulaire sont utilisées pour la configuration de dispositifs modulaires. Ces plaques de base sont positionnées et fixées directement sur les tables de machine-outil.
Les deux forages directionnels servent à aligner la plaque de base sur la table de machine-outil.
Les trous de fixation sont intégrés par le client en fonction de la table de machine-outil.
La trame modulaire alphanumérique garantit une répartition définie des éléments de serrage en cas de répétition.
Veuillez commander séparément les lardons pour la fixation des plaques de base.
Veuillez commander séparément les bouchons de protection pour l'obturation de la trame modulaire.
Anneaux de levage mâles pour le transport inclus.
Autres dimensions sur demande.

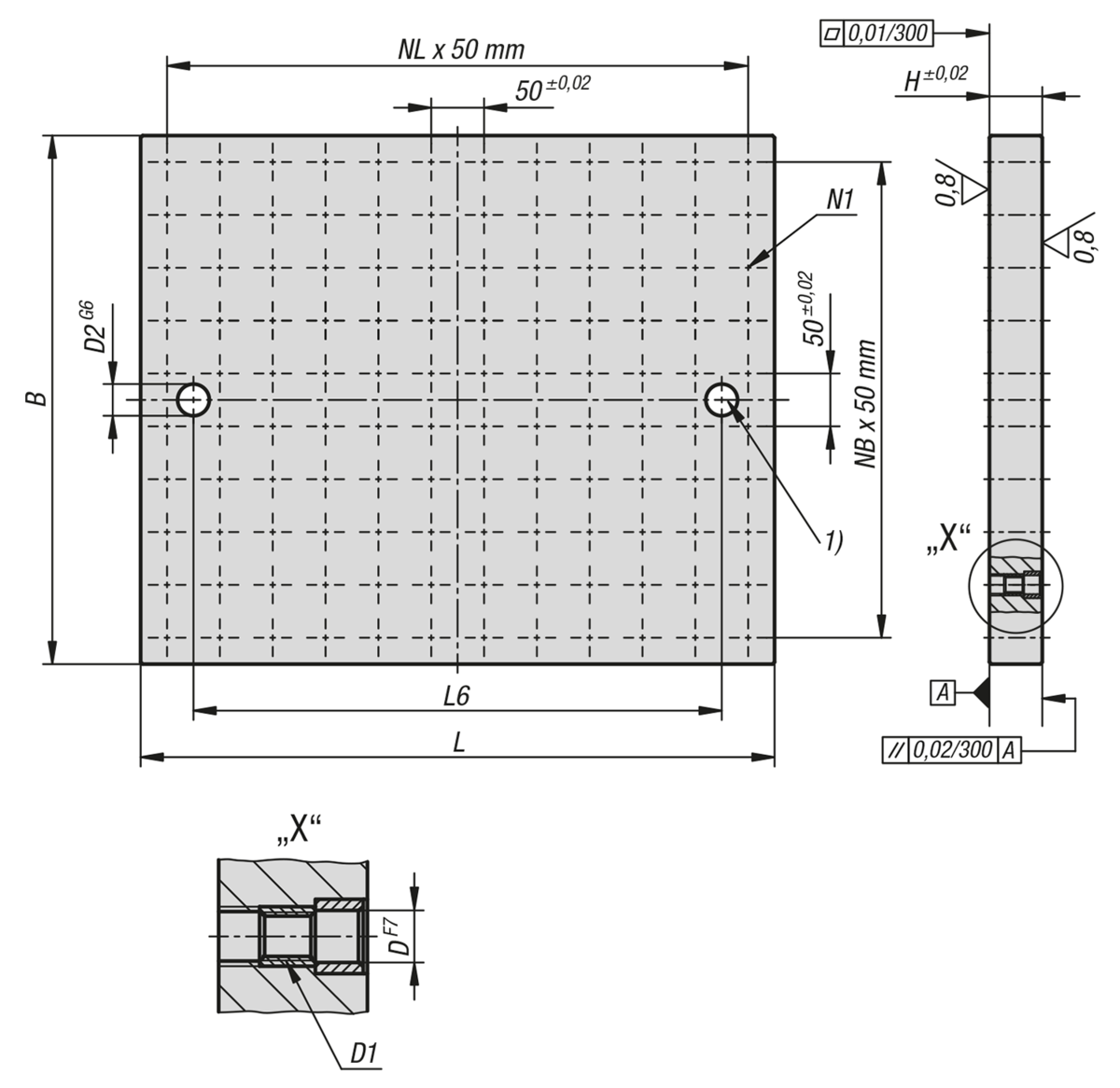

Indication de dessin :
1) Trou de positionnement alésé
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 01126 Plaques de base en fonte grise avec trame modulaire 200 kB

Dessins

Plaques de base en fonte grise avec trame modulaire

Sélection/filtre d'articles

RéférenceLBHL6D

D1D2N1=nombre de
trames modulaires
NLNBCAOAcc.PrixCommander
01126-212400606004005050012M123096117Sur demande
01126-212500606005005050012M1230120119Sur demande
01126-212600606006005050012M12301441111Sur demande
01126-212400808004005070012M1230128157Sur demande
01126-212450909004505080012M1230158178Sur demande
01126-2125010010005005090012M1230200199Sur demande
01126-21260120120060050110012M12302882311Sur demande
01126-216400606004005050016M163096117Sur demande
01126-216500606005005050016M1630120119Sur demande
01126-216600606006005050016M16301441111Sur demande
01126-216400808004005070016M1630128157Sur demande
01126-216450909004505080016M1616158178Sur demande
01126-2165010010005005090016M1630200199Sur demande
01126-21660120120060050110016M16302882311Sur demande
