Palettes en fonte grise avec rainures en T
01148

Palettes en fonte grise avec rainures en T

retour

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Les palettes avec rainures en T sont utilisées pour la configuration de dispositifs modulaires. Ces palettes sont positionnées et fixées directement sur les tables de machine-outils.
Les pas de rainures précis, à la fois dans le sens longitudinal et transversal, garantissent une répétabilité très élevée des opérations de serrage. Les palettes conviennent aux tables des machines-outils conformes aux normes DIN 55201 et JIS 6337-1980.
Veuillez commander séparément les tasseaux pour la fixation des palettes sur les tables de machine-outils conformes à la norme DIN 55201.
Anneaux de levage mâles avec tasseaux pour rainures en T pour le transport inclus.
Autres dimensions sur demande.

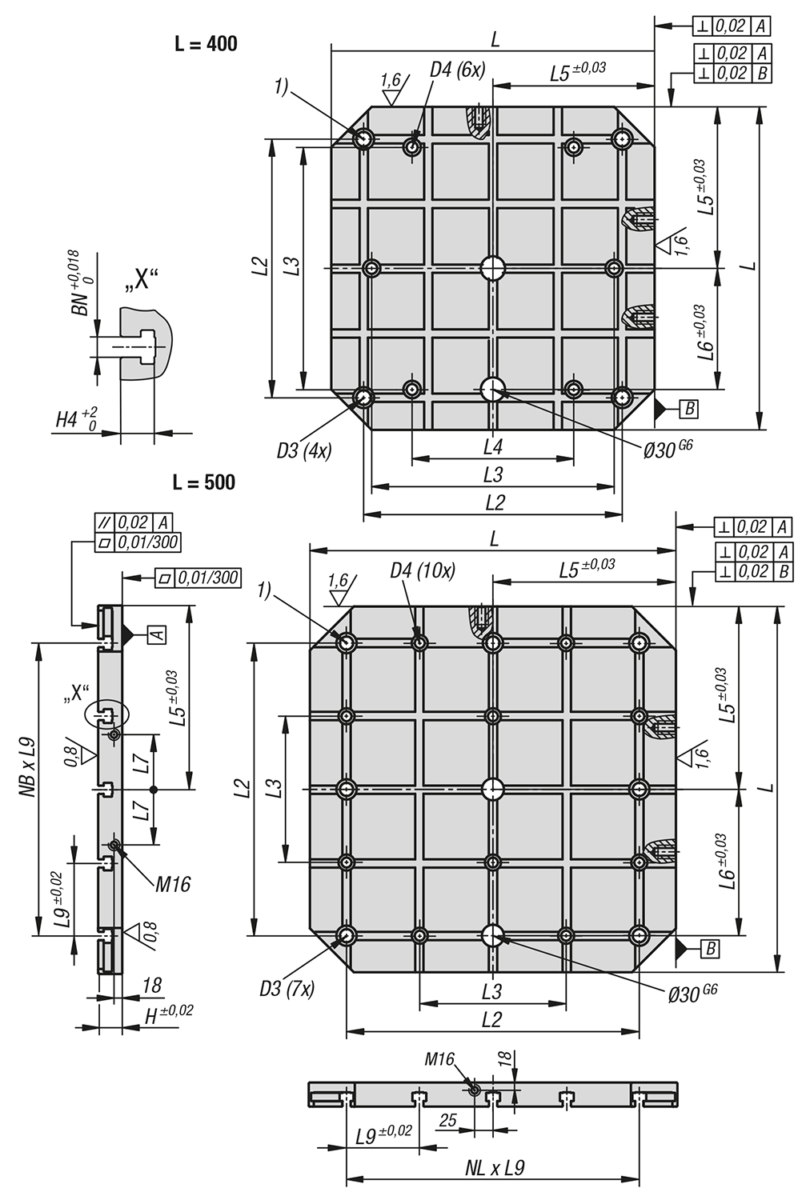

Indication de dessin :
1) Trou lamé pour vis CHC, DIN 912 (D3/D4)
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 01148 Palettes en fonte grise avec rainures en T 318 kB

Dessins

Palettes en fonte grise avec rainures en T
Palettes en fonte grise avec rainures en T

Sélection/filtre d'articles

RéférenceLH

D3D4L2L3L4L5L6L7L9L10Largeur
de la
rainure
NL=Nombre
dans le sens
longitudinal
NB=Nombre
dans le sens
transversal
CAOAcc.PrixCommander
01148-314404040060M16M123203002002001505580-1444 Sur demande
01148-314505050060M16M12400200-25020075100-1444 Sur demande
01148-314636363060M16M16500400200315200100125-1444 Sur demande
01148-314808080060M16M166406004004003001351603201444 Sur demande
01148-318404040075M16M123203002002001505580-1844 Sur demande
01148-318505050075M16M12400200-25020075100-1844 Sur demande
01148-318636363075M16M16500400200315200100125-1844 Sur demande
01148-318808080075M16M166406004004003001351603201844 Sur demande
