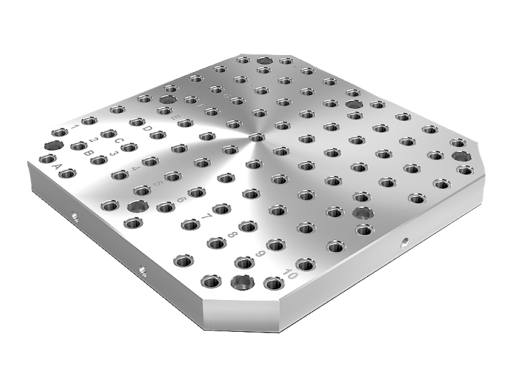

Palettes en fonte grise avec trame modulaire
01148

Palettes en fonte grise avec trame modulaire

retour

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Pas de trame 50 ±0,02 mm.
Les plaques avec trame modulaire sont utilisées pour la configuration de dispositifs modulaires. Ces plaques sont positionnées et fixées directement sur les tables de machine-outil.
La trame modulaire alphanumérique garantit une répartition définie des éléments de serrage en cas de répétition.
Les palettes conviennent aux tables des machines-outils conformes aux normes DIN 55201 et JIS 6337-1980.
Veuillez commander séparément les lardons pour la fixation des palettes sur les tables de machines-outils conformes à la norme DIN 55201.
Veuillez commander séparément les bouchons de protection pour l'obturation de la trame modulaire.
Anneaux de levage mâles pour le transport inclus.
Autres dimensions sur demande.

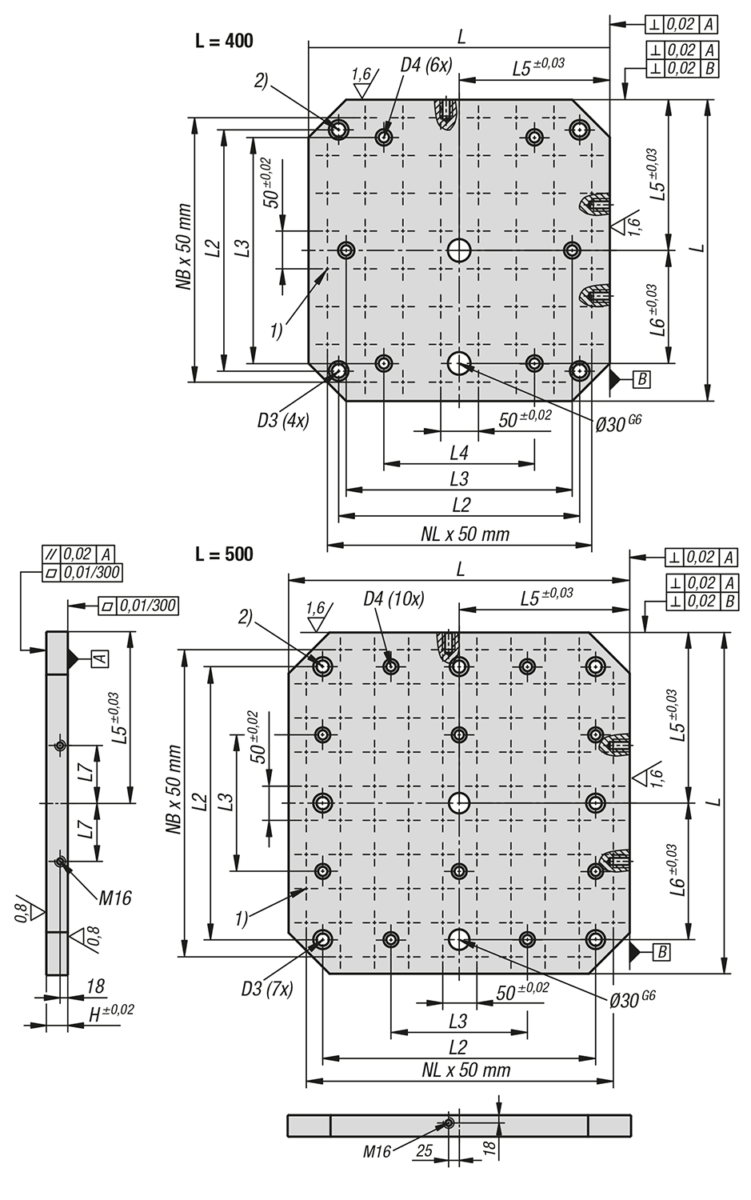

Indication de dessin :
1) Trame
2) Trou lamé pour vis CHC, DIN 912 (D3/D4)
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 01148 Palettes en fonte grise avec trame modulaire 403 kB

Dessins

Palettes en fonte grise avec trame modulaire
Palettes en fonte grise avec trame modulaire

Sélection/filtre d'articles

RéférenceLHD

D1D3D4L2L3L4L5L6L7L10N1=nombre de
trames modulaires
NL=nombre
d'alésages
de montage
NB=nombre
d'alésages
de montage
CAOAcc.PrixCommander
01148-21240404005012M12M16M1232030020020015055-5977 Sur demande
01148-21250505005012M12M16M12400200-25020075-9399 Sur demande
01148-21263636305012M12M16M16500400200315200100-1391111 Sur demande
01148-21280808005012M12M16M166406004004003001353202371515 Sur demande
01148-21640404005016M16M16M1232030020020015055-5977 Sur demande
01148-21650505005016M16M16M12400200-25020075-9399 Sur demande
01148-21663636305016M16M16M16500400200315200100-1391111 Sur demande
01148-21680808005016M16M16M166406004004003001353202371515 Sur demande
