Matière
GJL 300.
Finition
Faces d´appui et de fixation rectifiées.
Afficher plus
Afficher moins
Description
Matière
GJL 300.
Finition
Faces d´appui et de fixation rectifiées.
Nota

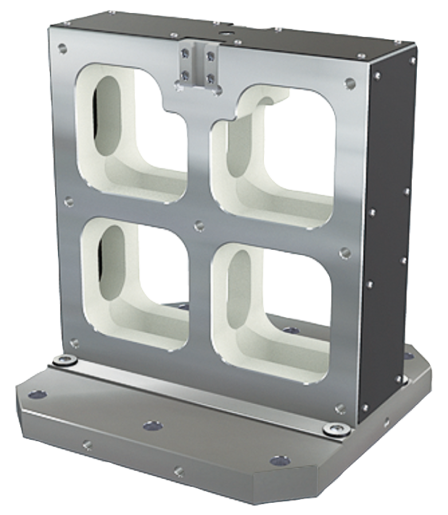

Des palettes interchangeables peuvent être positionnées et fixées des deux côtés des équerres. Ceci permet un remplacement rationnel des dispositifs de bridage. Les équerres conviennent aux tables des machines-outils conformes aux normes DIN 55201 et JIS6337-1980. Les lardons pour la fixation des équerres sur les tables des machines-outils conformes à la norme DIN 55201 sont à commander séparément.
Sont inclus les anneaux de levage pour le transport, ainsi que 2 goupilles pour le positionnement des palettes interchangeables.
Sont inclus les anneaux de levage pour le transport, ainsi que 2 goupilles pour le positionnement des palettes interchangeables.

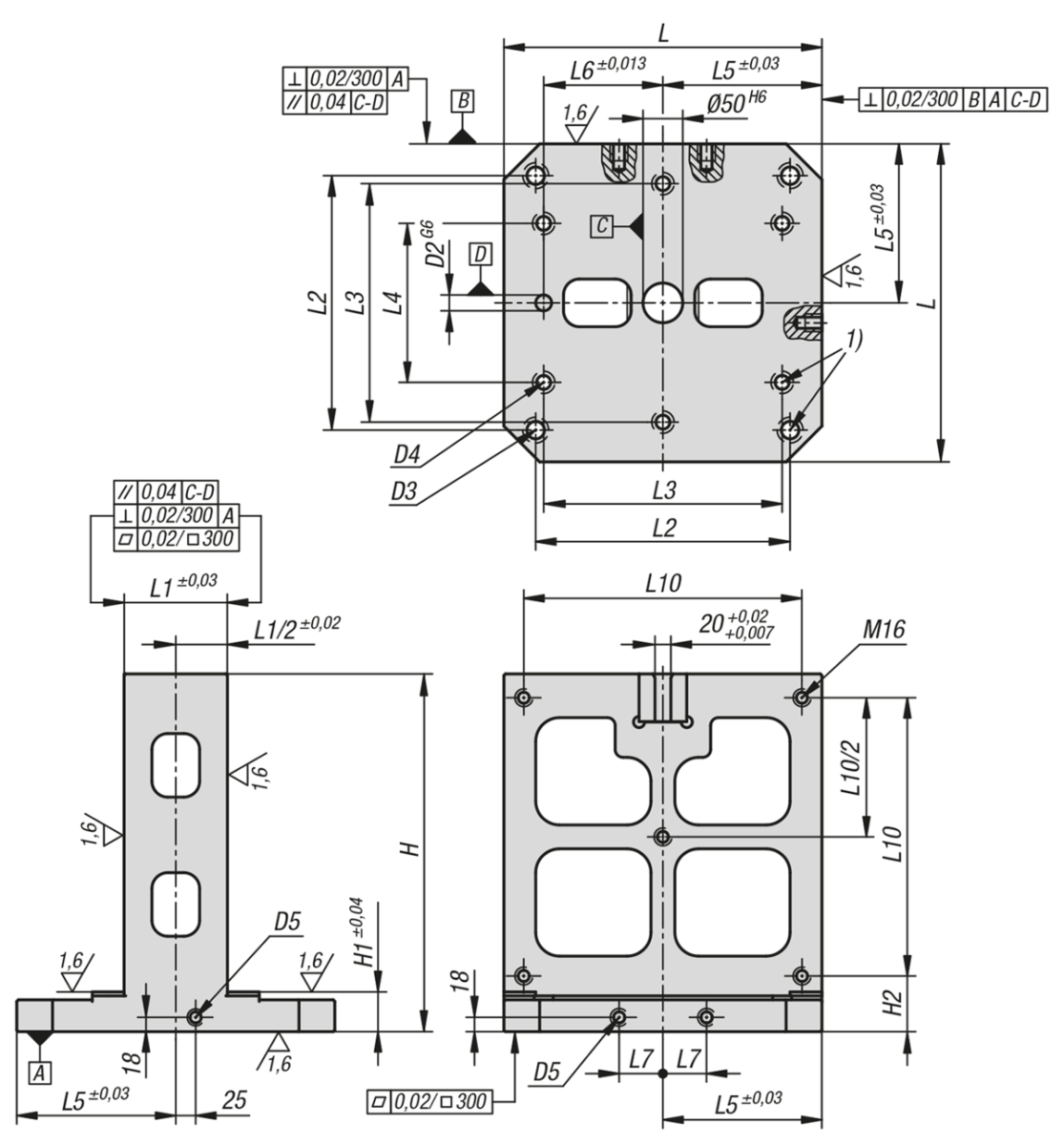

Indication de dessin
1) Trou lamé pour vis CHC, DIN 912
