Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :GJL 300.Finition :Les surfaces de référence sont usinées. Les faces d’appui présentent une surépaisseur de 0,5 mm.Nota :Pas 50 ±0,01 mm. Les équerres doubles sont fournies avec une tôle de fermeture et 2 anneaux de levage. Sur les versions avec trame , les bouchons de protection sont fournis. Les faces des cubes modulaires sont repérées pour éviter les risques d’erreur. Les cubes s´intègrent aux palettes pour machines outils DIN 55201 et aux palettes pour machines outils JIS 6337-1980.
Autres dimensions sur demande.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01850 Cube préusiné

400 kB

Dessins (aperçu complet)

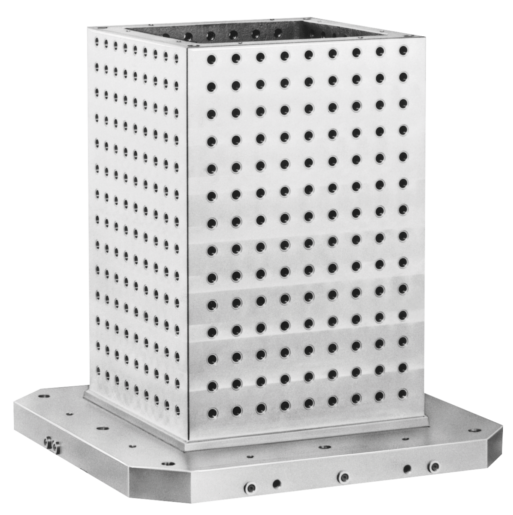

Cube avec trame

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	A	B	C	D	E	E1	G	H	A Alésage ajusté	A Taraudage	Nombre de trou de trame	Statut
01850-1240251	avec perçage	553	550	55	250±0,03	200	125 ±0,03	20	50	12F7	M12	144	fin de série
01850-1250301	avec perçage	653	650	75	300±0,03	250	150 ±0,03	20	50	12F7	M12	220	fin de série
01850-126335	avec perçage	703	700	100	350±0,03	315	175 ±0,03	25	55	12F7	M12	288	fin de série
01850-166335	avec perçage	703	700	100	350±0,03	315	175 ±0,03	25	55	16F7	M16	288	fin de série

Cube sans trame

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	A	B	C	D	E	E1	G	H	Statut	Prix
01850-005030	sans trou	553	550	75	301 ±0,2	250	150,5 ±0,2	20	50		Sur demande
01850-0040251	sans trou	553	550	55	251 ±0,2	200	125,5 ±0,2	20	50		Sur demande
01850-0050301	sans trou	653	650	75	301 ±0,2	250	150,5 ±0,2	20	50		Sur demande
01850-0063351	sans trou	803	800	100	351 ±0,2	315	175,5 ±0,2	25	55	fin de série	0,00 €
