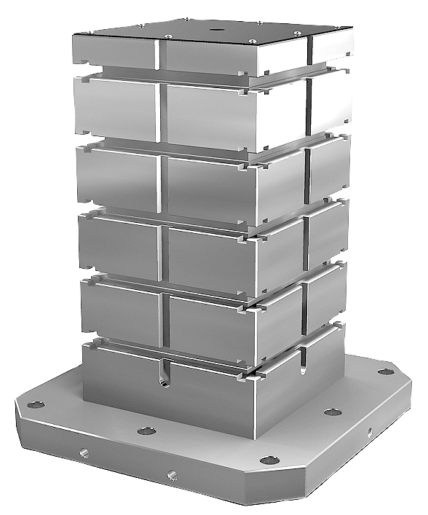

Cubes en fonte grise avec rainures en T
01850

Cubes en fonte grise avec rainures en T

retour

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Les cubes avec rainures en T sont utilisés pour la configuration de dispositifs modulaires sur des machines horizontales.
Les pas de rainures précis, à la fois dans le sens longitudinal et transversal, garantissent une répétabilité très élevée des opérations de serrage.
Les cubes conviennent aux tables des machines-outils conformes aux normes DIN 55201 et JIS 6337-1980.
Veuillez commander séparément les lardons pour la fixation des palettes sur les tables de machines-outils conformes à la norme DIN 55201.
Anneaux de levage mâles pour le transport inclus.
Autres dimensions sur demande.
Indication de dessin :
1) Trou lamé pour vis CHC, DIN 912 (D3/D4)
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 01850 Cubes en fonte grise avec rainures en T 398 kB

Dessins

Cubes en fonte grise avec rainures en T
Cubes en fonte grise avec rainures en T

Sélection/filtre d'articles

RéférenceLHH1D2

D3D4D5H3L1L2L3L4L5L6L7L9L11BN=largeur de
la rainure
NB=nombre
d'alésages
de montage
CAOAcc.PrixCommander
01850-3140400504005005020M16M12M16182503203002002001505510025143Sur demande
01850-3140400654006505020M16M12M16182503203002002001505510025144Sur demande
01850-3140500605006005020M16M12M1618300400200-2502007510025144Sur demande
01850-3140500755007505020M16M12M1618300400200-2502007510025145Sur demande
01850-3140630706307005025M16M16M1618350500400-31520010012525144Sur demande
01850-3140630856308505025M16M16M1618350500400-31520010012525145Sur demande
01850-3140800808008005025M16M16M161850064060040040030013515025144Sur demande
01850-31408010080010005025M16M16M161850064060040040030013515025145Sur demande
01850-314100100100010005525M20M20M1618600800200-50040016516025145Sur demande
01850-314100125100012505525M20M20M1618600800200-50040016516025146Sur demande
01850-3180400504005005020M16M12M16182503203002002001505510025183Sur demande
01850-3180400654006505020M16M12M16182503203002002001505510025184Sur demande
01850-3180500605006005020M16M12M1618300400200-2502007510025184Sur demande
01850-3180500755007505020M16M12M1618300400200-2502007510025185Sur demande
01850-3180630706307005025M16M16M1618350500400-31520010012525184Sur demande
01850-3180630856308505025M16M16M1618350500400-31520010012525185Sur demande
01850-3180800808008005025M16M16M161850064060040040030013515025184Sur demande
01850-31808010080010005025M16M16M161850064060040040030013515025185Sur demande
01850-318100100100010005525M20M20M1618600800200-50040016516025185Sur demande
01850-318100125100012505525M20M20M1618600800200-50040016516025186Sur demande
