Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Pas de trame 50 ±0,02 mm.

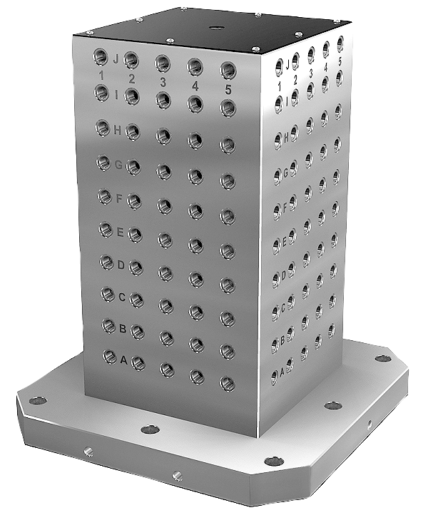

Les cubes avec trame modulaire sont utilisés sur des centres d'usinage horizontaux.
La trame modulaire alphanumérique garantit une répartition définie des éléments de serrage en cas de répétition.
Les cubes conviennent aux tables des machines-outils conformes aux normes DIN 55201 et JIS 6337-1980.
Veuillez commander séparément les lardons pour la fixation des palettes sur les tables de machine-outils conformes à la norme DIN 55201.
Veuillez commander séparément les bouchons de protection pour l'obturation de la trame modulaire.
Anneaux de levage mâles pour le transport inclus.

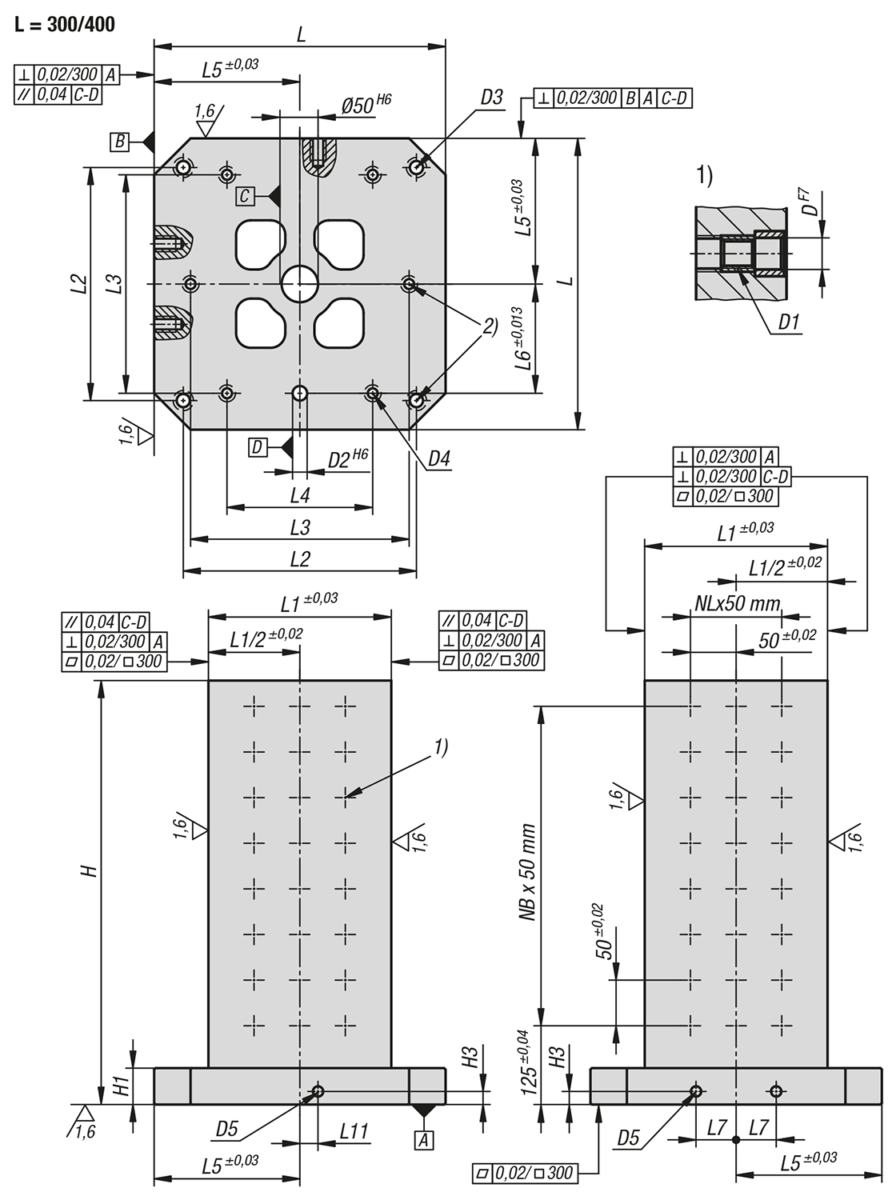

Autres dimensions sur demande.Indication de dessin :

1) Trame
2) Trou lamé pour vis CHC, DIN 912 (D3/D4)

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01850 Cubes en fonte grise avec trame modulaire

411 kB

Dessins

Sélection/filtre d'articles

Référence	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	Nombre de trou de trame	NL=Nombre dans le sens longitudinal	NB=Nombre dans le sens transversal	Prix
01850-212030050	300	500	50	12	M12	20	M12	M10	M12	15	150	250	200	-	150	100	40	0	64	1	7	Sur demande
01850-212040050	400	500	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	Sur demande
01850-212040065	400	650	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	Sur demande
01850-212050060	500	600	50	12	M12	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	200	4	9	Sur demande
01850-212050075	500	750	50	12	M12	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	260	4	12	Sur demande
01850-212063070	630	700	50	12	M12	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	288	5	11	Sur demande
01850-212063085	630	850	50	12	M12	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	360	5	14	Sur demande
01850-212080080	800	800	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	Sur demande
01850-212080100	800	1000	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	Sur demande
01850-212100100	1000	1000	55	12	M12	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	792	10	17	Sur demande
01850-212100125	1000	1250	55	12	M12	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	1012	10	22	Sur demande
01850-216030050	300	500	50	16	M16	20	M12	M10	M12	15	150	250	200	-	150	100	40	0	64	1	7	Sur demande
01850-216040050	400	500	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	Sur demande
01850-216040065	400	650	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	Sur demande
01850-216050060	500	600	50	16	M16	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	200	4	9	Sur demande
01850-216050075	500	750	50	16	M16	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	260	4	12	Sur demande
01850-216063070	630	700	50	16	M16	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	288	5	11	Sur demande
01850-216063085	630	850	50	16	M16	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	360	5	14	Sur demande
01850-216080080	800	800	50	16	M16	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	Sur demande
01850-216080100	800	1000	50	16	M16	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	Sur demande
01850-216100100	1000	1000	55	16	M16	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	792	10	17	Sur demande
01850-216100125	1000	1250	55	16	M16	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	1012	10	22	Sur demande
