Tours de serrage en fonte grise 6 faces avec trame modulaire
01855

Tours de serrage en fonte grise 6 faces avec trame modulaire

retour

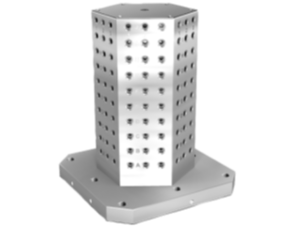

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Pas de trame 50 ±0,02 mm.
Les tours de serrage avec trame modulaire sont utilisés sur des centres d'usinage horizontaux.
La trame modulaire alphanumérique garantit une répartition définie des éléments de serrage en cas de répétition.
Les tours de serrage conviennent aux tables des machines-outils conformes aux normes DIN 55201 et JIS 6337-1980.
Veuillez commander séparément les lardons pour la fixation des palettes sur les tables de machines-outils conformes à la norme DIN 55201.
Les bouchons de protection pour l'obturation de la trame modulaire doivent être commandés séparément.
Anneaux de levage mâles pour le transport inclus.
Autres dimensions sur demande.

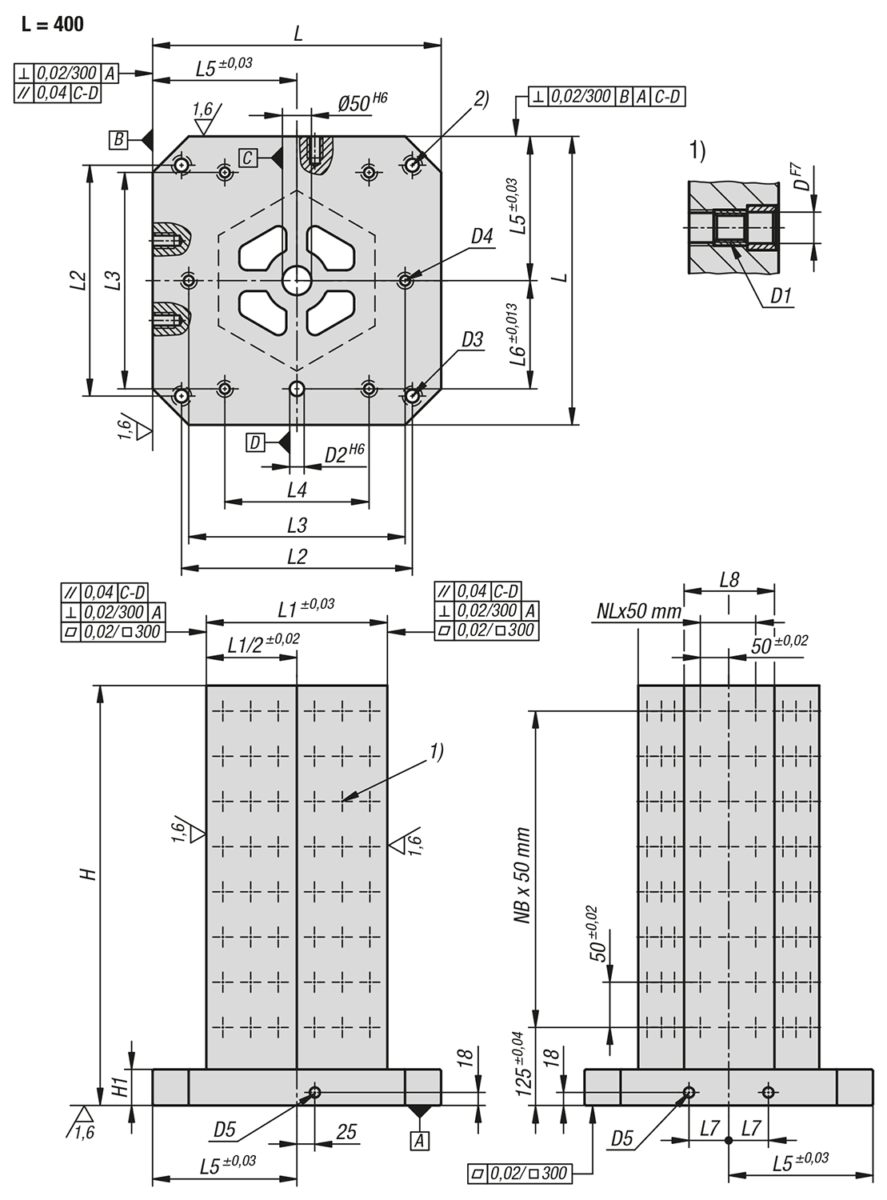

Sur demande :autres dimensions.Indication de dessin :
1) Trame
2) Trou lamé pour vis CHC, DIN 912 (D3/D4)
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 01855 Tours de serrage en fonte grise 6 faces avec trame modulaire 370 kB

Dessins

Tours de serrage en fonte grise 6 faces avec trame modulaire
Tours de serrage en fonte grise 6 faces avec trame modulaire

Sélection/filtre d'articles

RéférenceLH

L1DD1D2D3D4D5H1L2L3L4L5L6L7L8Nombre de
trou de trame
NL=nombre
d'alésages
de montage
NB=nombre
d'alésages
de montage
CAOAcc.PrixCommander
01855-2124005040050025012M1220M16M12M1650320300200200150551449617Sur demande
01855-2124006540065025012M1220M16M12M165032030020020015055144132110Sur demande
01855-2125006050060030012M1220M16M12M1650400200-25020075-18029Sur demande
01855-2125007550075030012M1220M16M12M1650400200-25020075-234212Sur demande
01855-2126307063070035012M1225M16M16M1650500400-315200100202216211Sur demande
01855-2126308563085035012M1225M16M16M1650500400-315200100202270214Sur demande
01855-2128008080080050012M1225M16M16M1650640600400400300135-420413Sur demande
01855-21280100800100050012M1225M16M16M1650640600400400300135-540417Sur demande
01855-2164005040050025016M1620M16M12M1650320300200200150551449617Sur demande
01855-2164006540065025016M1620M16M12M165032030020020015055144132110Sur demande
01855-2165006050060030016M1620M16M12M1650400200-25020075-18029Sur demande
01855-2165007550075030016M1620M16M12M1650400200-25020075-234212Sur demande
01855-2166307063070035016M1625M16M16M1650500400-315200100202216211Sur demande
01855-2166308563085035016M1625M16M16M1650500400-315200100202270214Sur demande
01855-2168008080080050016M1625M16M16M1650640600400400300135-420413Sur demande
01855-21680100800100050016M1625M16M16M1650640600400400300135-540417Sur demande
