Description de l'article/illustrations du produit

DescriptionMatière :Partie extérieure : profilé d'aluminium.
Prisme de serrage : acier de cémentation.
Finition :Aluminium : anodisé.
Acier : bruni.

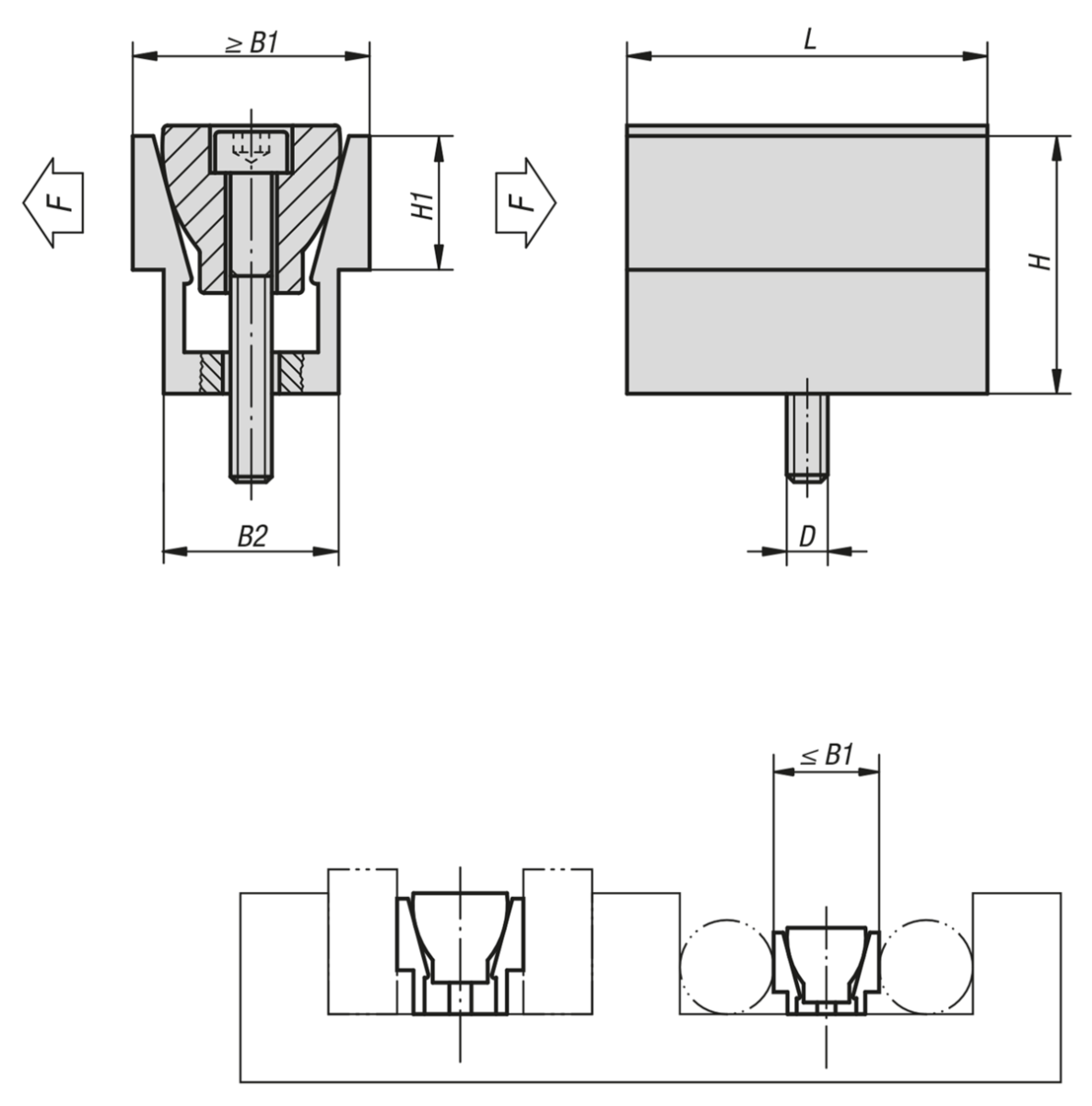

Nota :Le mors de serrage double permet de serrer simultanément deux pièces à usiner. Ce dispositif convient en particulier pour les pièces de forme cylindrique ou rectangulaire. Son faible encombrement permet de réaliser des serrages multiples peu encombrants.Indication de dessin :
La cote B1 max. est la cote de serrage max. à atteindre.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04522 Mors de serrage 169 kB

Dessins

Mors de serrage

Sélection/filtre d'articles

Référence

DLB1
min. - max.
B2HH1Force
de serrage
kN max.
Couple de
serrage
max. Nm
CAOAcc.PrixCommander
04522-04M4X1615,912,3 - 13,110,412,75,62,23,4 14,51 €
04522-06M6X2523,818,6 - 19,916,1199,56,714,3 20,14 €
04522-08M8X3031,724,8 - 26,620,825,412,78,914,5 23,93 €
04522-12M12X5047,637,3 - 39,730,838,11915,638,4 105,32 €
04522-16M16X6063,549,7 - 52,841,250,825,426,774,6 161,94 €
