04523Mors de serrage avec surépaisseur d‘usinage |
retour |
|

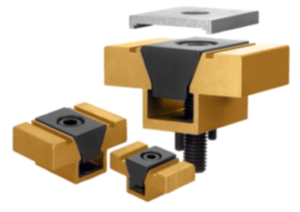

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Partie extérieure : profilé d'aluminium.
Prisme de serrage : acier de cémentation.Finition :Aluminium : anodisé.

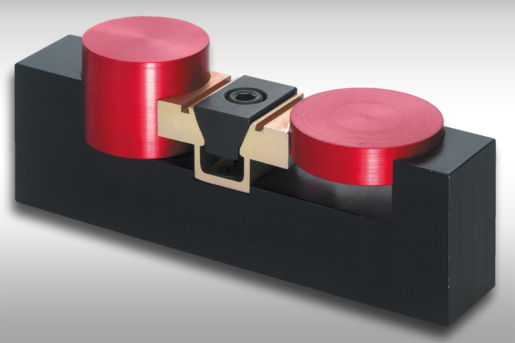

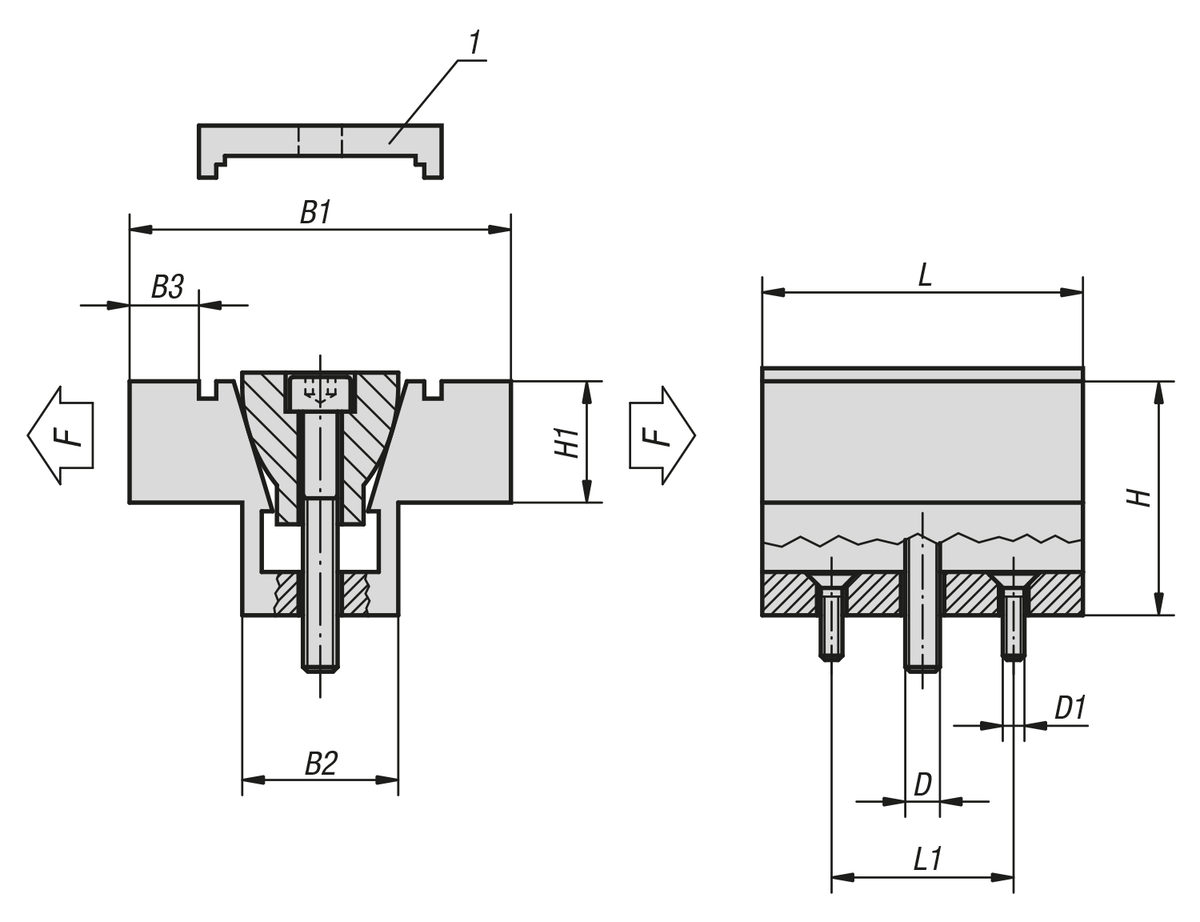

Acier : bruni.Nota :Le dispositif de serrage prismatique double permet de serrer simultanément deux pièces à usiner. Le faible encombrement de ce dispositif permet de réaliser des serrages multiples peu encombrants. En fonction de la géométrie des pièces, des fraisages spécifiques sont à réaliser sur les mors pour assurer un serrage optimal.Indication de dessin :1) La plaque de verrouillage sert uniquement pour le fraisage des mors, pas pour le bridage de la pièce à usiner. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| D | D1 | L | L1 | B1
min. - max. | B2 | B3 | H | H1 | Force
de serrage
kN max. | Couple de
serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| 04523-04 | M4 | M2 | 15,7 | 10,16 | 28,6 - 29,1 | 10,6 | 4,6 | 12,7 | 6,3 | 2,2 | 3,4 |  | | 51,25 € | | | 04523-06 | M6 | M4 | 23,9 | 15,9 | 38,1 - 39 | 16,1 | 6,6 | 19,1 | 9,4 | 6,7 | 14,3 | | | 53,98 € | | | 04523-08 | M8 | M4 | 31,8 | 20,6 | 50,8 - 52 | 20,8 | 9,9 | 25,4 | 12,7 | 8,9 | 14,5 | | | 75,00 € | | | 04523-12 | M12 | M5 | 47,5 | 30,5 | 76,2 - 78 | 30,9 | 15,7 | 38,1 | 19 | 15,6 | 38,4 | | | 208,14 € | | | 04523-16 | M16 | M6 | 63,5 | 41,28 | 101,6 - 103,9 | 41,3 | 20,3 | 50,8 | 25,4 | 26,7 | 74,6 | | | 339,70 € | |
