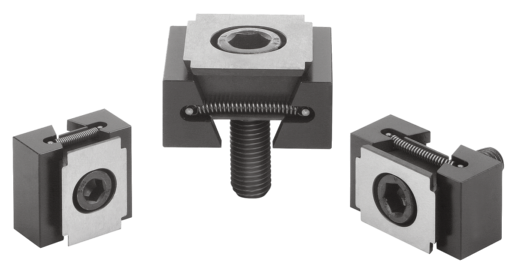

Mors de serrage avec surépaisseur d'usinage
04524

Mors de serrage avec surépaisseur d'usinage

retour

Description de l'article/illustrations du produit

DescriptionMatière :Corps et mors de serrage en acier de traitement.Finition :Corps et mors de serrage trempé, noir.Nota :La particularité de ces mors de serrage à coin réside dans leur surépaisseur d'usinage. Cette surépaisseur permet de réaliser des contours adaptés à la géométrie de la pièce à usiner. De par leur principe de fonctionnement, ils sont également adaptés pour réaliser des serrages multiples. Grâce aux surfaces de serrage, on obtient des forces de serrage importantes.
Les mors de serrage à coin peuvent également être montés dans un taraudage ou dans une rainure en T. Une rotation de la vis de serrage permet de déplacer les deux éléments de serrage vers l'extérieur et de caler les pièces à usiner contre la butée fixe du dispositif d'usinage.
Le trou oblong intégré dans la double cale permet de déplacer les mors de serrage à coin ou de compenser les tolérances.

Course de déplacement :
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm

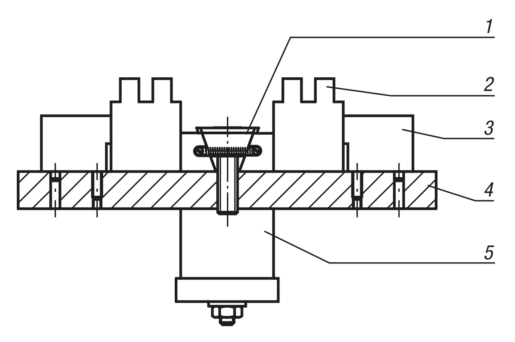

Indication de dessin :
D) Vis à tête CHC DIN 6912

1) Mors de serrage
2) Pièce à usiner
3) Bloc butée fixe
4) Plaque de base
5) Vérin hydraulique/pneumatique
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04524 Mors de serrage avec surépaisseur d‘usinage 195 kB

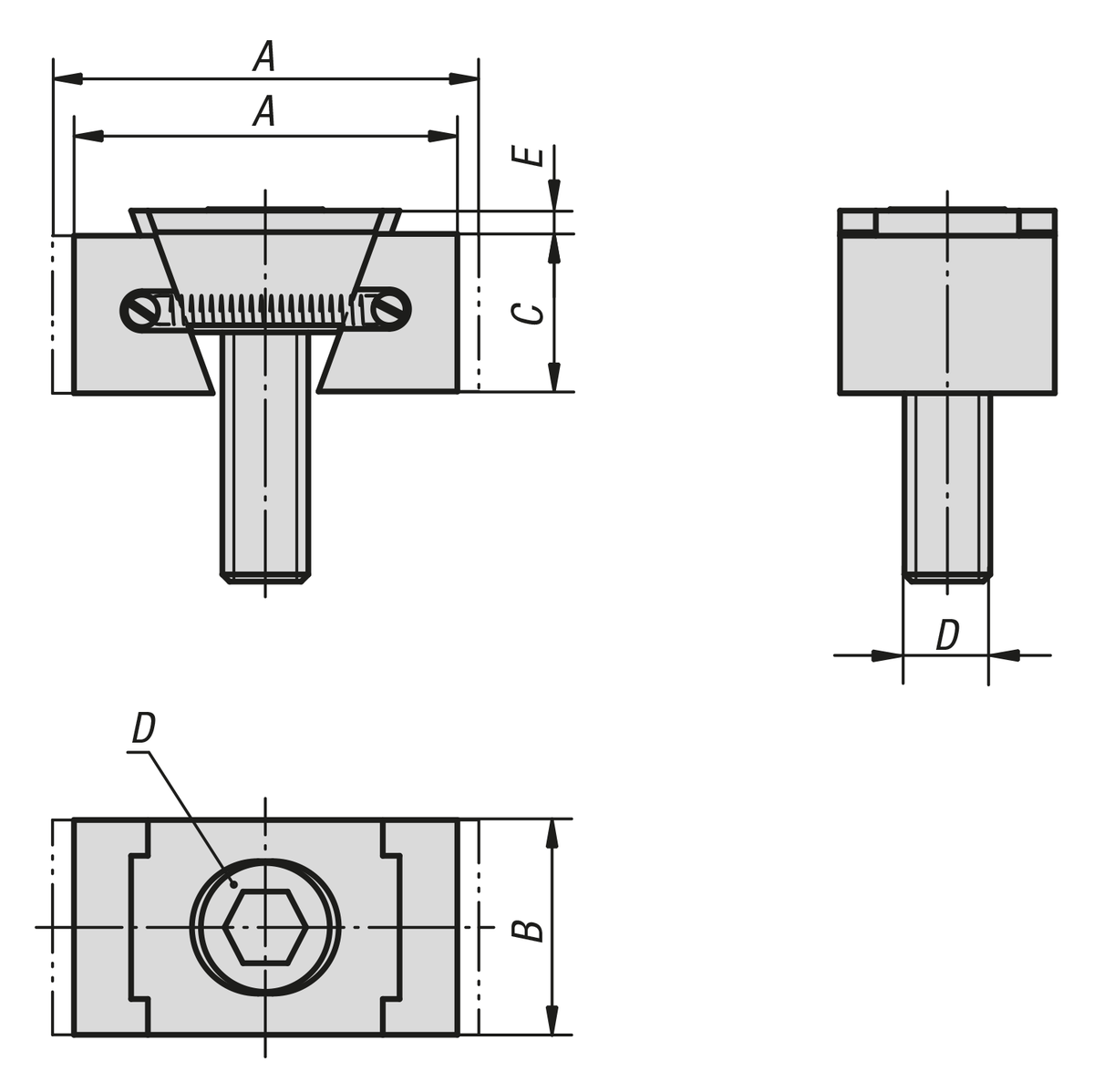

Dessins

Mors de serrage avec surépaisseur d'usinage

Sélection/filtre d'articles

Référence

Finition

A
min.
A
max.
BCDEForce
de serrage
kN max.
Couple
de serrage
max Nm
CAOAcc.PrixCommander
04524-3108étroit36,539,52415M8X2521119 115,71 €
04524-3110étroit42472819M10X253,51537 153,13 €
04524-3112étroit5459,53022M12X403,52365 165,58 €
04524-3116étroit65724029M16X60438160 238,55 €
04524-3208large36,539,53015M8X2521119 144,21 €
04524-3210large42473819M10X253,51537 176,24 €
04524-3212large5459,54822M12X403,52365 206,50 €
04524-3216large65724829M16X60438160 265,27 €
