04524Mors de serrage, surfaces de bridage lisses ou striées |
retour |
|

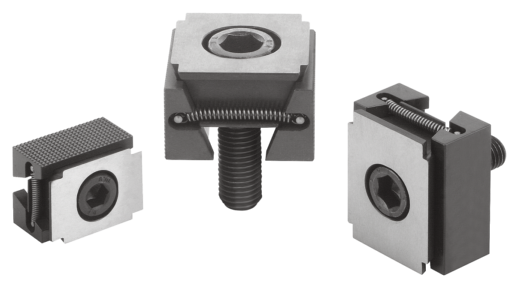

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps et mors de serrage en acier de traitement.Finition :Corps et mors de serrage trempé, noir.Nota :De par sa construction, le mors de serrage prismatique permet de réaliser avantageusement des serrages multiples. Les surfaces de serrage en acier trempé permettent d'atteindre des efforts de serrage élevés.
En fonction des besoins, on peut fixer les mors de serrage dans un taraudage ou dans une rainure en T. Pour écarter les deux mors de serrage, on visse la vis à tête CHC DIN 912, calant la pièce à usiner contre une butée fixe.
Le trou oblong permet de déplacer le mors de serrage et de compenser les jeux.
Valeurs de déplacement des mors :
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm

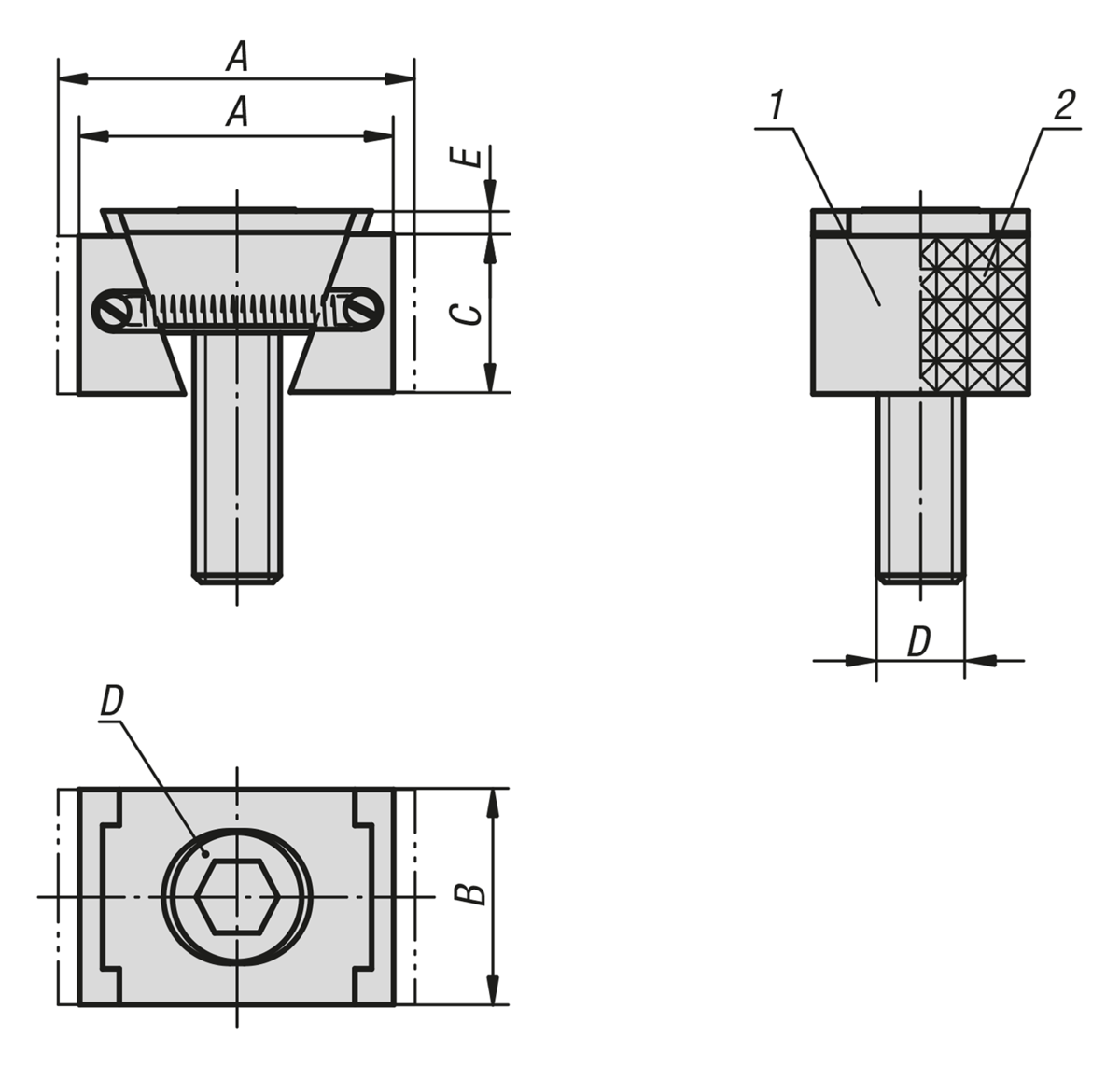

M16 = ±1,5 mmIndication de dessin :D) Vis à tête CHC DIN 6912
1) Surfaces d’appui lisses
2) Surfaces d’appui striées
3) Mors de serrage
4) Pièce à usiner
5) Butée fixe TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Finition 2 | A
min. | A
max. | B | C | D | E | Force
de serrage
kN max. | Couple
de serrage
max Nm | CAO | Acc. | Prix | Commander |
|---|
| 04524-1108 | lisse | étroit | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 |  | | 116,90 € | | | 04524-1110 | lisse | étroit | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 154,58 € | | | 04524-1112 | lisse | étroit | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 171,55 € | | | 04524-1116 | lisse | étroit | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 243,22 € | | | 04524-2108 | strié | étroit | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 | | | 124,92 € | | | 04524-2110 | strié | étroit | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 165,32 € | | | 04524-2112 | strié | étroit | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 178,76 € | | | 04524-2116 | strié | étroit | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 257,53 € | | | 04524-1208 | lisse | large | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 145,18 € | | | 04524-1210 | lisse | large | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 181,01 € | | | 04524-1212 | lisse | large | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 211,13 € | | | 04524-1216 | lisse | large | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 271,47 € | | | 04524-2208 | strié | large | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 155,68 € | | | 04524-2210 | strié | large | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 190,26 € | | | 04524-2212 | strié | large | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 222,93 € | | | 04524-2216 | strié | large | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 286,37 € | |
