        Bouton d'arrêt d'urgence version à encastrer Ø 22,3 mm avec blocs de contact
        Bouton d'arrêt d'urgence version à encastrer Ø 22,3 mm avec blocs de contact, forme B

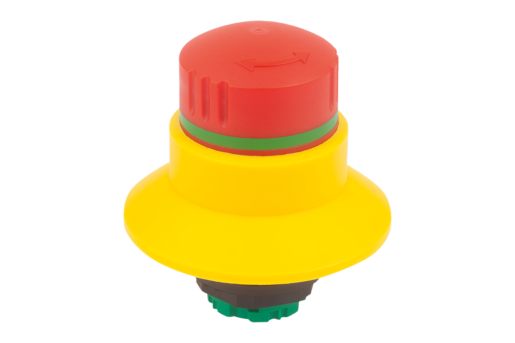

Description de l'article/illustrations du produit

DescriptionMatière :Plastique.
Bornes de contact en AgNi.Finition :Bouton poussoir rouge.
Cadre jaune.Nota :Les boutons d'arrêt d'urgence sont utilisés pour arrêter manuellement des machines et installations en cas de danger. Le bouton poussoir se verrouille en position enfoncée et peut être déverrouillé en le tournant vers la droite ou vers la gauche. Le bouton rouge est placé sur un fond jaune. Ceci assure une bonne visibilité.

Certifications / Normes respectées :
CE, TÜV Süd, CCC, cULus, UR.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.Données techniques :Position de montage : libre.
Durée de vie mécanique : 50 000 cycles de commutation.
Durée de vie électrique : 50 000 cycles de commutation à la charge nominale.
Contact à ouverture forcée : conforme EN 60947-5-1, annexe K.

Tension assignée d'isolement Ui : 250 V.
Courant continu thermique : 10 A.

Catégorie d'utilisation selon IEC/EN60947-5-1 :
AC15 : 250 V / 3 A.
DC13 : 24 V / 2 A.Plage de température :Température de stockage : -50 °C à +85 °C.
Température de service : -25 °C à +55 °C.Avantages :Le contact de sécurité permet de surveiller en permanence la bonne connexion entre le bouton d'arrêt d'urgence et l'élément de contact. Si le bouton d'arrêt d'urgence n'est plus connecté à l'élément de contact en raison d'une installation négligente ou d'une détérioration mécanique, le contact de sécurité se déclenche immédiatement et la machine est arrêtée.Contenu de la livraisonLe bouton d'arrêt d'urgence se compose d'un bouton poussoir, d'un écrou de liaison, de 2 blocs de contact (2x à ouverture, contact de sécurité en option) et d'un support pour blocs de contact.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 81150-08_B Bouton d'arrêt d'urgence version à encastrer Ø 22,3 mm avec blocs de contact, forme B

217 kB

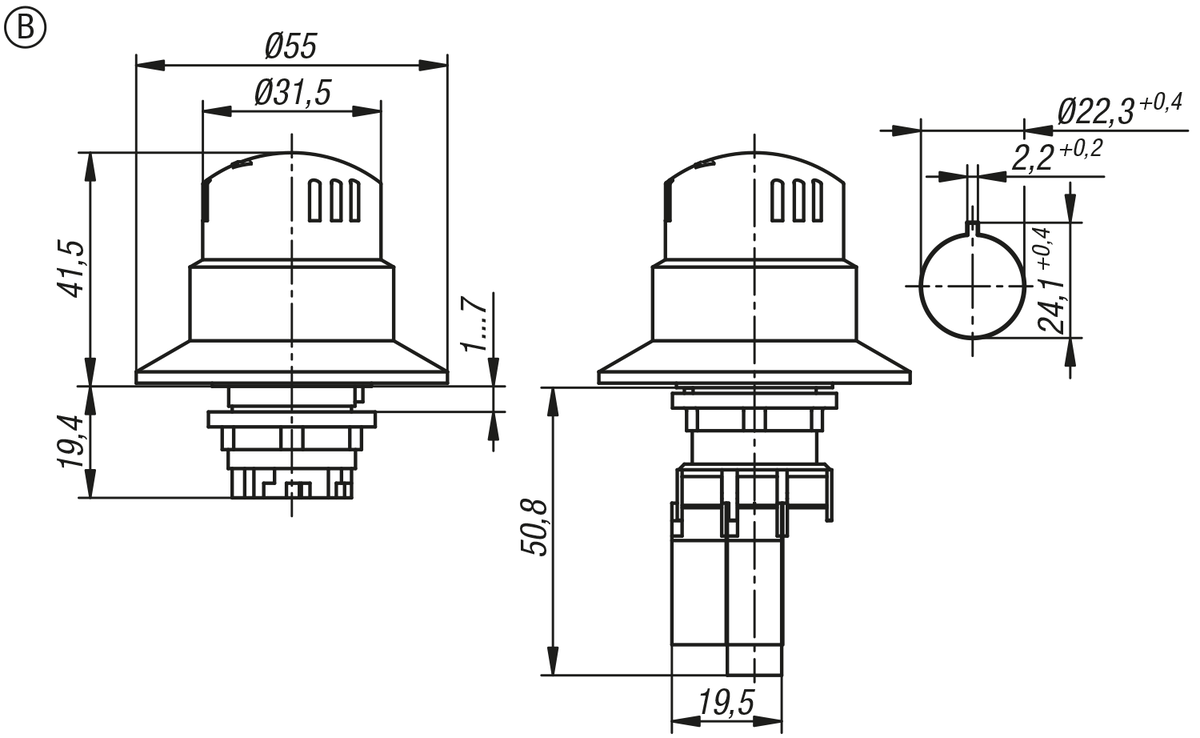

Dessins

Sélection/filtre d'articles

Référence	Forme	Type de forme	Ø montage	Longueur de dénudage mm	Type de raccordement	CAO	Acc.	Prix	Commander
81150-08-213210	B	avec collerette de protection anti-blocage	22,3	8-10	borne à ressort			38,26 €

Référence	Section de raccordement max. (mm²)	Nombre de contacts normalement ouverts	Nombre de contacts normalement fermés	Couple de serrage Écrou de montage Nm	Éclairable	CAO	Acc.	Prix	Commander
81150-08-213210	0,75-2,5	1	2	2,5	non			38,26 €

Référence	Collerette de protection anti-blocage	Résistivité de contact m Ohm	Déverrouillage	Tension de contact min. V	Courant de contact min. mA	CAO	Acc.	Prix	Commander
81150-08-213210	oui	<100	rotation à droite/gauche	24	5			38,26 €

Référence	Temps de rebondissement ms	Affichage de la position de commutation	Indice de protection	Classe de protection	Autosurveillé	Détrompeur	CAO	Acc.	Prix	Commander
81150-08-213210	<10	oui	IP65/IP67	isolation de protection II	oui	oui			38,26 €
