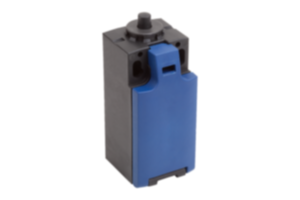

Interrupteur de position mécanique boîtier en plastique
83450

Interrupteur de position mécanique boîtier en plastique

retour

Description de l'article/illustrations du produit

DescriptionDescription du produit :Les interrupteurs de position servent à mesurer et à contrôler la position des pièces mobiles sur les machines et installations. Tous les interrupteurs de position disposent de contacts à ouverture forcée conformément à la norme CEI 60947-5-1.Matière :Boîtier en plastique, renforcé de fibre de verre.
Contacts (électriques) argent.
Doigt d'appui en plastique (forme d'entraînement B conforme EN 50047).
Nota :Interrupteur de position complet de forme compacte. Le boîtier en plastique est équipé d'un couvercle rabattable et imperdable. Le couvercle s'ouvre à l'aide d'un tournevis et se referme sans outil. Une ouverture M20x1,5 est prévue pour le passage des câbles. Le raccordement des câbles s'effectue avec des bornes à vis.

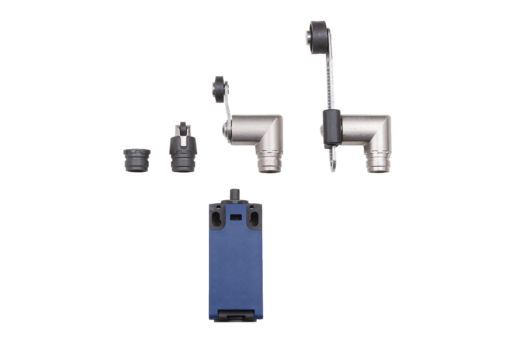

L'interrupteur de position est équipé d'un doigt d'appui faisant office d'actionneur. Selon la configuration d'approche, celui-ci peut être remplacé par d'autres actionneurs.

Certifications / Normes respectées :
CE, cULus, CCC, EAC.
EN 60947-5-1, EN ISO 13849-1.
Données techniques :Position de montage : libre.
Durée d'utilisation : 20 ans.
Durée de vie mécanique : 10 000 000 cycles de commutation.

Contact à ouverture forcée : conforme EN 60947-5-1.
Force d'ouverture : >40 N.

Courant de court-circuit conditionnel assigné selon EN 60947-5-1 : 400 A.

Catégorie d'utilisation selon IEC/EN60947-5-1 :
AC15 : 240 V / 3 A.
DC13 : 24 V / 3 A.
Plage de température :-30 °C à + 80 °C.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 83450 Interrupteur de position mécanique boîtier en plastique 516 kB

Dessins

Interrupteur de position mécanique boîtier en plastique

Sélection/filtre d'articles

Référence

Type de
raccordement
Section de
raccordement
max. (mm²)
Longueur de dénudage
mm
Entrée de ligneNombre de contacts
normalement fermés
CAOAcc.PrixCommander
83450-1111bornes à vis0,34-1,55-6défonçable M201 28,75 €
83450-1120bornes à vis0,34-1,55-6défonçable M202 33,68 €
83450-1121bornes à vis0,34-1,55-6défonçable M202 35,36 €
Référence

Nombre de contacts
normalement ouverts
Indice de protectionFréquence de commutationClasse de protectionDegré de salissureCAOAcc.PrixCommander
83450-11111IP66/IP675 000/hisolation de protection II3 28,75 €
83450-1120-IP66/IP675 000/hisolation de protection II3 33,68 €
83450-11211IP66/IP675 000/hisolation de protection II3 35,36 €
RéférenceTension assignée d'isolement
Ui
V
Tension assignée de tenue aux chocs
Uimp
kV
Courant continu
thermique
A
CAOAcc.PrixCommander
83450-1111300410 28,75 €
83450-1120300410 33,68 €
83450-112130045 35,36 €
RéférenceCouple de serrage
des vis de contact
Nm
Couple de serrage
des vis de fixation
Nm
Vitesse d'actionnement
min.
mm/min.
Vitesse d'actionnement
max.
m/s
CAOAcc.PrixCommander
83450-11110,6-0,81,2100,5 28,75 €
83450-11200,6-0,81,3100,5 33,68 €
83450-11210,6-0,81,4100,5 35,36 €
