        Connecteur à douille M12x1 avec verrouillage à vis

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Boîtier : plastique.
Câble : PUR
(4 pôles longueur 3 ou 5 mètres PVC.
8 pôles longueur 10 mètres PVC.
12 pôles longueur 10 mètres PVC).
Isolation cordon : PP
(4 pôles longueur 3 ou 5 mètres PVC.
8 pôles longueur 10 mètres PVC.
12 pôles longueur 10 mètres PVC).
Contact : alliage de cuivre.
Surface de contact : Au (or).
Verrouillage : zinc injecté haute pression nickelé.Finition :Douille (femelle).
Coloris du boîtier : noir.
Coloris du câble : noir.Nota :Connecteur avec verrouillage à vis.
Connecteur moulé sur le câble.
Identification du fil selon le code couleur DIN 47100.
Codage A. Couple de serrage recommandé pour le verrouillage 0,6 Nm.
Les connecteurs sont conçus pour être utilisés dans la construction d'installations, de commandes et d'appareils électriques.Données techniques :Nombre de cycles de connexion : ≥ 100.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 80150-10 Connecteur à douille M12x1 avec verrouillage à vis

229 kB

Dessins (aperçu complet)

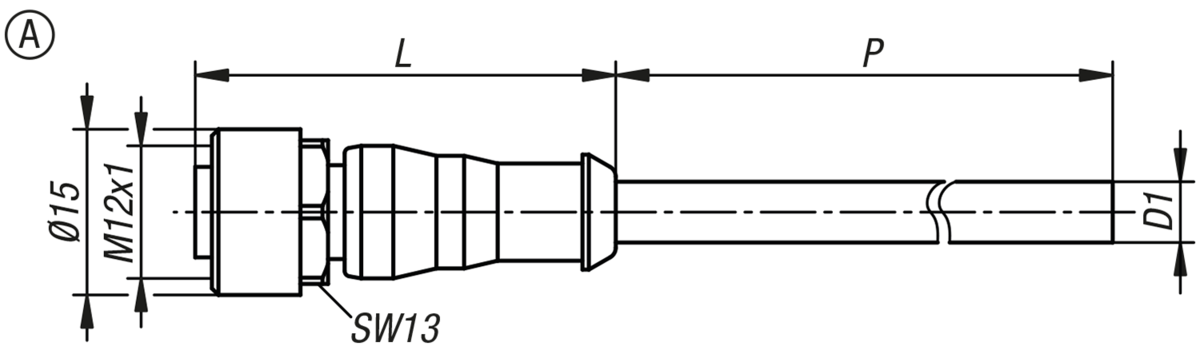

Connecteur à douille M12x1 avec verrouillage à vis, forme A, douille droite

plus d'infos

Dessins

Connecteur à douille M12x1 avec verrouillage à vis, forme A, douille droite

Sélection/filtre d'articles

Référence	Finition 2	Forme	Type de forme	P	D1	L	Nombre de conducteurs x section de conducteurs	Indice de protection	Tension de service V	Prix
80150-10-1203X2000	3 pôles	A	douille droite	2000	4,1	38	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	12,82 €
80150-10-1203X5000	3 pôles	A	douille droite	5000	4,1	38	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	18,69 €
80150-10-1204X3000	4 pôles	A	douille droite	3000	5	38	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	11,65 €
80150-10-1204X5000	4 pôles	A	douille droite	5000	5	38	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	12,82 €
80150-10-1208X2500	8 pôles	A	douille droite	2500	5,8	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	36,54 €
80150-10-1208X5000	8 pôles	A	douille droite	5000	5,8	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	47,09 €
80150-10-1208X10000	8 pôles	A	douille droite	10000	6	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	45,37 €
80150-10-1212X3000	12 pôles	A	douille droite	3000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	55,71 €
80150-10-1212X5000	12 pôles	A	douille droite	5000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	65,56 €
80150-10-1212X10000	12 pôles	A	douille droite	10000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	69,70 €

Référence	Tension de te- nue aux chocs nominale V	Courant nominal (40 °C) A	Résistance du conducteur (20 °C) Ω/Km	Degré de salissure	Tension nominale V	Tension de contrôle V	Prix
80150-10-1203X2000	2500	4	57	3	300 AC	2500 AC	12,82 €
80150-10-1203X5000	2500	4	57	3	300 AC	2500 AC	18,69 €
80150-10-1204X3000	2500	4	60	3	300 AC	2000 AC	11,65 €
80150-10-1204X5000	2500	4	60	3	300 AC	2000 AC	12,82 €
80150-10-1208X2500	800	2	79	3	300 AC	2500 AC	36,54 €
80150-10-1208X5000	800	2	79	3	300 AC	2500 AC	47,09 €
80150-10-1208X10000	800	2	79	3	300 AC	2000 AC	45,37 €
80150-10-1212X3000	800	1,5	138	3	300 AC	1500 AC	55,71 €
80150-10-1212X5000	800	1,5	138	3	300 AC	1500 AC	65,56 €
80150-10-1212X10000	800	1,5	138	3	300 AC	1500 AC	69,70 €

Référence	Rayon de courbure câble en mouvement	Rayon de courbure câble fixe	Nombre de cycles de flexion max.	Plage de température câble en mouvement	Plage de température câble fixe	Compatibilité CEM	Sans halogène	Prix
80150-10-1203X2000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	12,82 €
80150-10-1203X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	18,69 €
80150-10-1204X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	non blindé	non	11,65 €
80150-10-1204X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	non blindé	non	12,82 €
80150-10-1208X2500	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	36,54 €
80150-10-1208X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	47,09 €
80150-10-1208X10000	≥ 10 x D1	≥ 5 x D1	2000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	non blindé	non	45,37 €
80150-10-1212X3000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	non blindé	oui	55,71 €
80150-10-1212X5000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	non blindé	oui	65,56 €
80150-10-1212X10000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -5 °C - +70 °C	T= -30 °C - +70 °C	non blindé	non	69,70 €

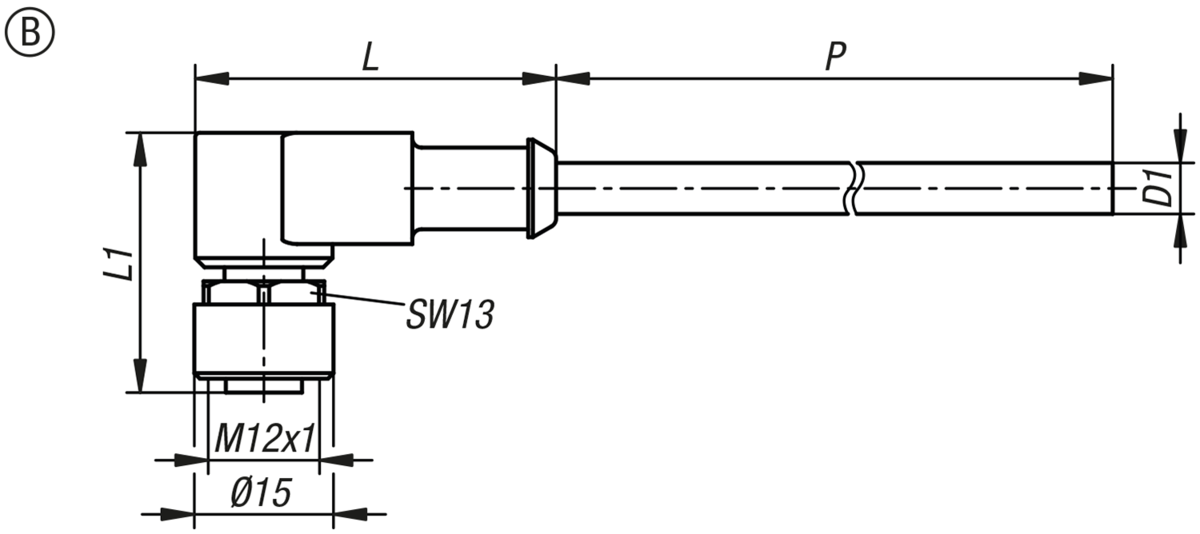

Connecteur à douille M12x1 avec verrouillage à vis, forme B, douille coudée

plus d'infos

Dessins

Connecteur à douille M12x1 avec verrouillage à vis, forme B, douille coudée

Sélection/filtre d'articles

Référence	Finition 2	Forme	Type de forme	P	D1	L	L1	Nombre de conducteurs x section de conducteurs	Indice de protection	Tension de service V	Prix
80150-10-11203X2000	3 pôles	B	douille coudée	2000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	13,17 €
80150-10-11203X5000	3 pôles	B	douille coudée	5000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	18,96 €
80150-10-11204X3000	4 pôles	B	douille coudée	3000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	12,13 €
80150-10-11204X5000	4 pôles	B	douille coudée	5000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	13,31 €
80150-10-11208X3000	8 pôles	B	douille coudée	3000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	40,19 €
80150-10-11208X5000	8 pôles	B	douille coudée	5000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	48,39 €
80150-10-11208X10000	8 pôles	B	douille coudée	10000	6	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	47,30 €
80150-10-11212X3000	12 pôles	B	douille coudée	3000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	56,47 €
80150-10-11212X5000	12 pôles	B	douille coudée	5000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	66,53 €
80150-10-11212X10000	12 pôles	B	douille coudée	10000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	70,46 €

Référence	Tension de te- nue aux chocs nominale V	Courant nominal (40 °C) A	Résistance du conducteur (20 °C) Ω/Km	Degré de salissure	Tension nominale V	Tension de contrôle V	Prix
80150-10-11203X2000	2500	4	57	3	300 AC	2500 AC	13,17 €
80150-10-11203X5000	2500	4	57	3	300 AC	2500 AC	18,96 €
80150-10-11204X3000	2500	4	60	3	300 AC	2000 AC	12,13 €
80150-10-11204X5000	2500	4	60	3	300 AC	2000 AC	13,31 €
80150-10-11208X3000	800	2	79	3	300 AC	2500 AC	40,19 €
80150-10-11208X5000	800	2	79	3	300 AC	2500 AC	48,39 €
80150-10-11208X10000	800	2	79	3	300 AC	2000 AC	47,30 €
80150-10-11212X3000	800	1,5	138	3	300 AC	1500 AC	56,47 €
80150-10-11212X5000	800	1,5	138	3	300 AC	1500 AC	66,53 €
80150-10-11212X10000	800	1,5	138	3	300 AC	1500 AC	70,46 €

Référence	Rayon de courbure câble en mouvement	Rayon de courbure câble fixe	Nombre de cycles de flexion max.	Plage de température câble en mouvement	Plage de température câble fixe	Compatibilité CEM	Sans halogène	Prix
80150-10-11203X2000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	13,17 €
80150-10-11203X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	18,96 €
80150-10-11204X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	non blindé	non	12,13 €
80150-10-11204X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	non blindé	non	13,31 €
80150-10-11208X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	40,19 €
80150-10-11208X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	non blindé	oui	48,39 €
80150-10-11208X10000	≥ 10 x D1	≥ 5 x D1	2000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	non blindé	non	47,30 €
80150-10-11212X3000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	non blindé	oui	56,47 €
80150-10-11212X5000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	non blindé	oui	66,53 €
80150-10-11212X10000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -55 °C - +70 °C	T= -30 °C - +70 °C	non blindé	non	70,46 €
