80150Connecteur M8x1 à douille avec verrouillage à vis non blindé |
retour |
|
|
DescriptionMatière :Boîtier : plastique.
Câble : PUR (4 pôles PVC).
Isolation cordon : PP (4 pôles PVC).
Contact : alliage de cuivre.
Surface de contact : Au (or).
Verrouillage : zinc injecté haute pression nickelé.Finition :Douille (femelle).
Coloris du boîtier : noir.
Coloris du câble : noir.Nota :Connecteur avec verrouillage à vis.
Connecteur moulé sur le câble.
Identification du fil selon le code couleur DIN 47100.
Codage A. Couple de serrage recommandé pour le verrouillage 0,4 Nm.
Les connecteurs sont conçus pour être utilisés dans la construction d'installations, de commandes et d'appareils électriques.Données techniques :Nombre de cycles de connexion : ≥ 100.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

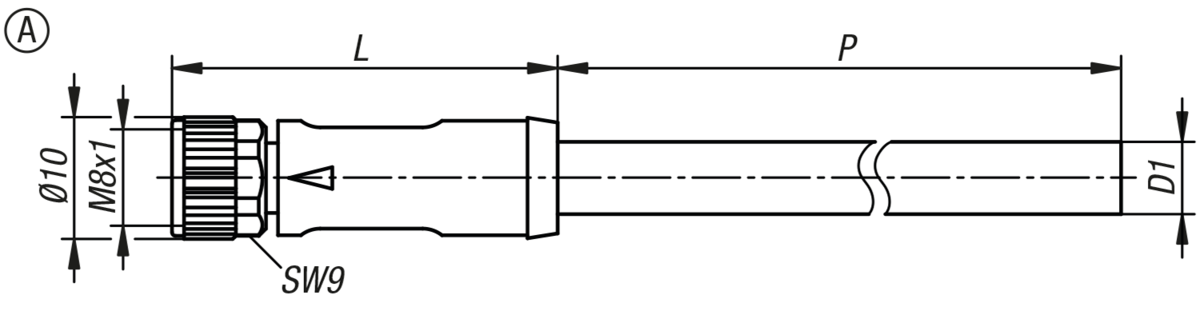

Connecteur M8x1 à douille avec verrouillage à vis non blindé, forme A, douille droite |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Finition 2 | Forme | Type de forme | P | D1
| L | Nombre de conducteurs x
section de conducteurs | Indice de protection | Tension de service
V | Tension de te-
nue aux chocs nominale
V | CAO | Acc. | Prix | Commander |
|---|
| 80150-010X2000 | 3 pôles | A | douille droite | 2000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 |  | | 11,01 € | | | 80150-010X5000 | 3 pôles | A | douille droite | 5000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 16,65 € | | | 80150-011X3000 | 4 pôles | A | douille droite | 3000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 11,69 € | | | 80150-011X5000 | 4 pôles | A | douille droite | 5000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 13,41 € | | | 80150-012X3000 | 8 pôles | A | douille droite | 3000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 37,64 € | | | 80150-012X5000 | 8 pôles | A | douille droite | 5000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 47,83 € | |
Référence
| Courant nominal
(40 °C)
A | Résistance du conducteur
(20 °C)
Ω/Km | Degré de salissure | Tension nominale
V | Tension de contrôle
V | Rayon de courbure
câble
en mouvement | CAO | Acc. | Prix | Commander |
|---|
| 80150-010X2000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 11,01 € | | | 80150-010X5000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 16,65 € | | | 80150-011X3000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 11,69 € | | | 80150-011X5000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 13,41 € | | | 80150-012X3000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 37,64 € | | | 80150-012X5000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 47,83 € | |
Référence
| Rayon de courbure
câble
fixe | Nombre de
cycles de flexion
max. | Plage de température
câble
en mouvement | Plage de température
câble
fixe | Compatibilité CEM | Sans halogène | CAO | Acc. | Prix | Commander |
|---|
| 80150-010X2000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non blindé | oui | | | 11,01 € | | | 80150-010X5000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non blindé | oui | | | 16,65 € | | | 80150-011X3000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 11,69 € | | | 80150-011X5000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 13,41 € | | | 80150-012X3000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 37,64 € | | | 80150-012X5000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 47,83 € | |
|

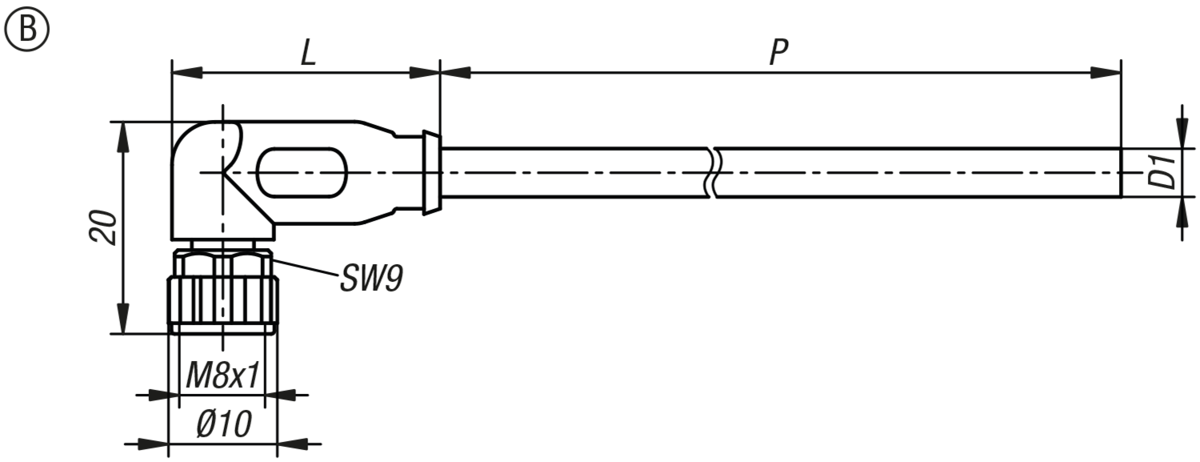

Connecteur M8x1 à douille avec verrouillage à vis non blindé, forme B, douille coudée |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition 2 | Forme | Type de forme | P | D1
| L | Nombre de conducteurs x
section de conducteurs | Indice de protection | Tension de service
V | Tension de te-
nue aux chocs nominale
V | CAO | Acc. | Prix | Commander |
|---|
| 80150-030X2000 | 3 pôles | B | douille coudée | 2000 | 4,1 | 25 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 11,48 € | | | 80150-030X5000 | 3 pôles | B | douille coudée | 5000 | 4,1 | 25 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 16,95 € | | | 80150-031X3000 | 4 pôles | B | douille coudée | 3000 | 4,8 | 25 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 11,18 € | | | 80150-031X5000 | 4 pôles | B | douille coudée | 5000 | 4,8 | 25 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 12,89 € | | | 80150-032X3000 | 8 pôles | B | douille coudée | 3000 | 5,5 | 24 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 37,76 € | | | 80150-032X5000 | 8 pôles | B | douille coudée | 5000 | 5,5 | 24 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 47,96 € | |
Référence
| Courant nominal
(40 °C)
A | Résistance du conducteur
(20 °C)
Ω/Km | Degré de salissure | Tension nominale
V | Tension de contrôle
V | Rayon de courbure
câble
en mouvement | CAO | Acc. | Prix | Commander |
|---|
| 80150-030X2000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 11,48 € | | | 80150-030X5000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 16,95 € | | | 80150-031X3000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 11,18 € | | | 80150-031X5000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 12,89 € | | | 80150-032X3000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 37,76 € | | | 80150-032X5000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 47,96 € | |
Référence
| Rayon de courbure
câble
fixe | Nombre de
cycles de flexion
max. | Plage de température
câble
en mouvement | Plage de température
câble
fixe | Compatibilité CEM | Sans halogène | CAO | Acc. | Prix | Commander |
|---|
| 80150-030X2000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non blindé | oui | | | 11,48 € | | | 80150-030X5000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non blindé | oui | | | 16,95 € | | | 80150-031X3000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 11,18 € | | | 80150-031X5000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 12,89 € | | | 80150-032X3000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 37,76 € | | | 80150-032X5000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non blindé | non | | | 47,96 € | |
|
