        Moteur pas à pas avec commande de position intégrée

Description de l'article/illustrations du produit

DescriptionFinition :Moteur pas à pas 2 phases High-Torque de taille NEMA 17, NEMA 23 et NEMA 34 avec arbre aplati (arbre D). Angle de pas de 1,8° (pas entier) avec commande de positionnement intégrée.Nota :Moteur pas à pas avec commande de positionnement intégrée. Ce moteur est une unité pratique ,constituée d'un moteur pas à pas et d'une commande intelligente. Course de référence sur bloc avec ampérage réduit possible sans détecteur de proximité. Contrôleur de rotation intégré. Fonctionnement silencieux grâce à une inversion dynamique de la résolution de pas.

Pilotage par simple interface I/O, 31 positions configurables et accessibles.

La commande peut être paramétrée rapidement et simplement grâce au logiciel. Le logiciel et le manuel de programmation de la commande de positionnement sont disponibles en téléchargement gratuit.

Lors du choix, il ne suffit pas de déterminer le bon moteur en fonction du couple de maintien, puisque le couple du moteur diminue avec la vitesse. Il est donc essentiel de choisir le bon moteur en fonction de la courbe de couple.Plage de température :0 °C jusqu’à +50 °CCaractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 85000-10 Moteurs pas à pasavec commande de positionnement intégrée

770 kB

Step motor: software and handbook

5,2 MB

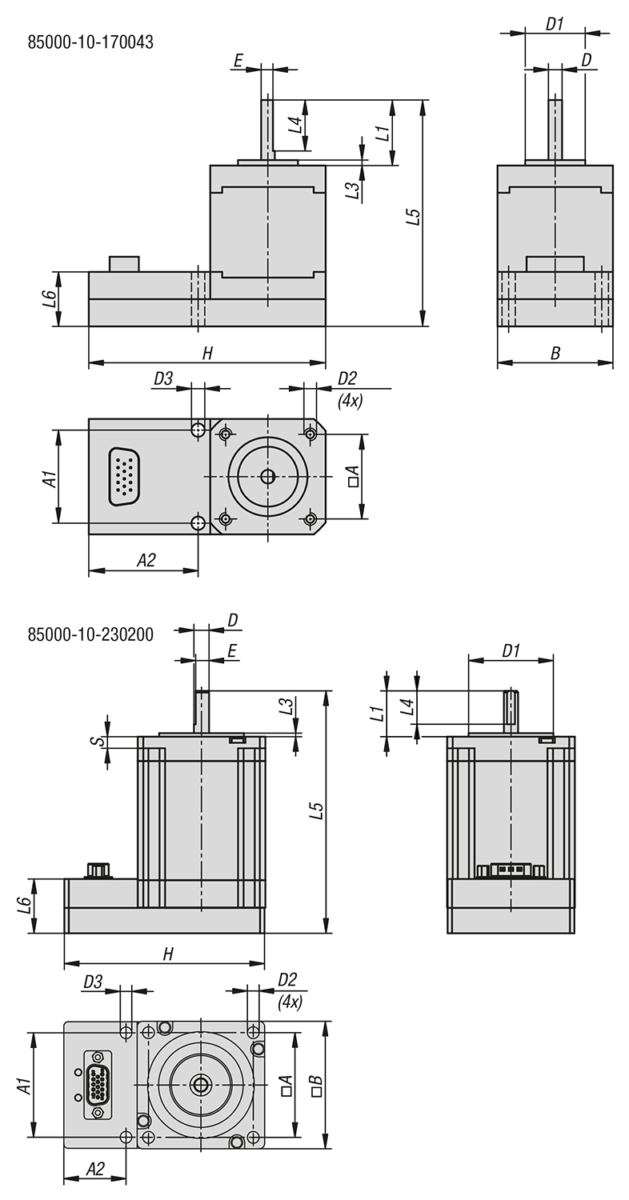

Dessins

Sélection/filtre d'articles

Référence	Désignation	Prix
85000-10-170043	Moteur Pas À Pas	704,24 €
85000-10-230200	Moteur Pas À Pas	738,12 €
85000-10-340820	Moteur Pas À Pas	1 495,77 €

Référence	Taille	A	A1	A2	B	D	D1	D2	D3	E	H	L1	L3	L4	L5	L6	S	Tension de commande VDC	Tension du moteur VDC	Prix
85000-10-170043	NEMA 17	31	33	43,5	42	5	22	M03x4,5	5,2	4,5	90	20	2	15	78	24	-	+24 - +36	+24 - +48	704,24 €
85000-10-230200	NEMA 23	47,14	47	28	57,4	6,35	38,1	4,5	5,2	5,8	90	20,6	1,6	15	109	24,4	5	+24 - +36	+24 - +48	738,12 €
85000-10-340820	NEMA 34	69,6	-	-	86	14	73	6,5	-	13	129,2	37	1,6	25	183	34	9	+24 - +36	+24 - +60	1 495,77 €

Référence	Couple de maintien Nm	Courant de phase A	Moment d'inertie kgcm²	Interfaces	Prix
85000-10-170043	0,43	réglable jusqu'à 1,7	0,068	NUMÉRIQUE I/O-BAC, CADENCE/SENS-BAC	704,24 €
85000-10-230200	2	réglable jusqu'à 3	0,39	NUMÉRIQUE I/O-BAC, CADENCE/SENS-BAC	738,12 €
85000-10-340820	8,2	réglable jusqu'à 6,3	3,6	NUMÉRIQUE I/O-BAC OU CADENCE/SENS	1 495,77 €

Référence	Réduction du courant	Entrées	Sorties	Résolution de pas	Encodeur	Prix
85000-10-170043	RÈGLABLE	6 (+24 - +36 V DC)	2 (+24 V DC)	1/8, 1/4, 1/2, 1/1	INTÉGRÉ POUR LE CONTRÔLE DE LA POSITION	704,24 €
85000-10-230200	RÈGLABLE	6 (+24 - +36 V DC)	2 (+24 V DC)	1/8, 1/4, 1/2, 1/1	INTÉGRÉ POUR LE CONTRÔLE DE LA POSITION	738,12 €
85000-10-340820	RÈGLABLE	6 (+24 - +36 V DC)	2 (+24 V DC)	1/8, 1/4, 1/2, 1/1	INTÉGRÉ POUR LE CONTRÔLE DE LA POSITION	1 495,77 €
