41505-15Jeu de griffes de serrage pour système de bridage multiple |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier de traitement.Finition :traité. Surfaces d'appui rectifiées (HRC 32).Nota :Le jeu de griffes de serrage permet de serrer les glissières dans n'importe quelle position sur la table de machine-outil.Utilisation :Le jeu de griffes de serrage est introduit dans la rainure en T de la table de machine-outil et est inséré dans la position correspondante de la glissière. Fixation par vis CHC.Avantages :Le kit de brides de serrage peut également être utilisé pour d'autres types de fixation des systèmes de bridage multiple.Contenu de la livraison4 x brides de serrage.
4 x vis à tête cylindrique à six pans creux selon DIN 912.
4 x écrous pour rainures en T DIN 508.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

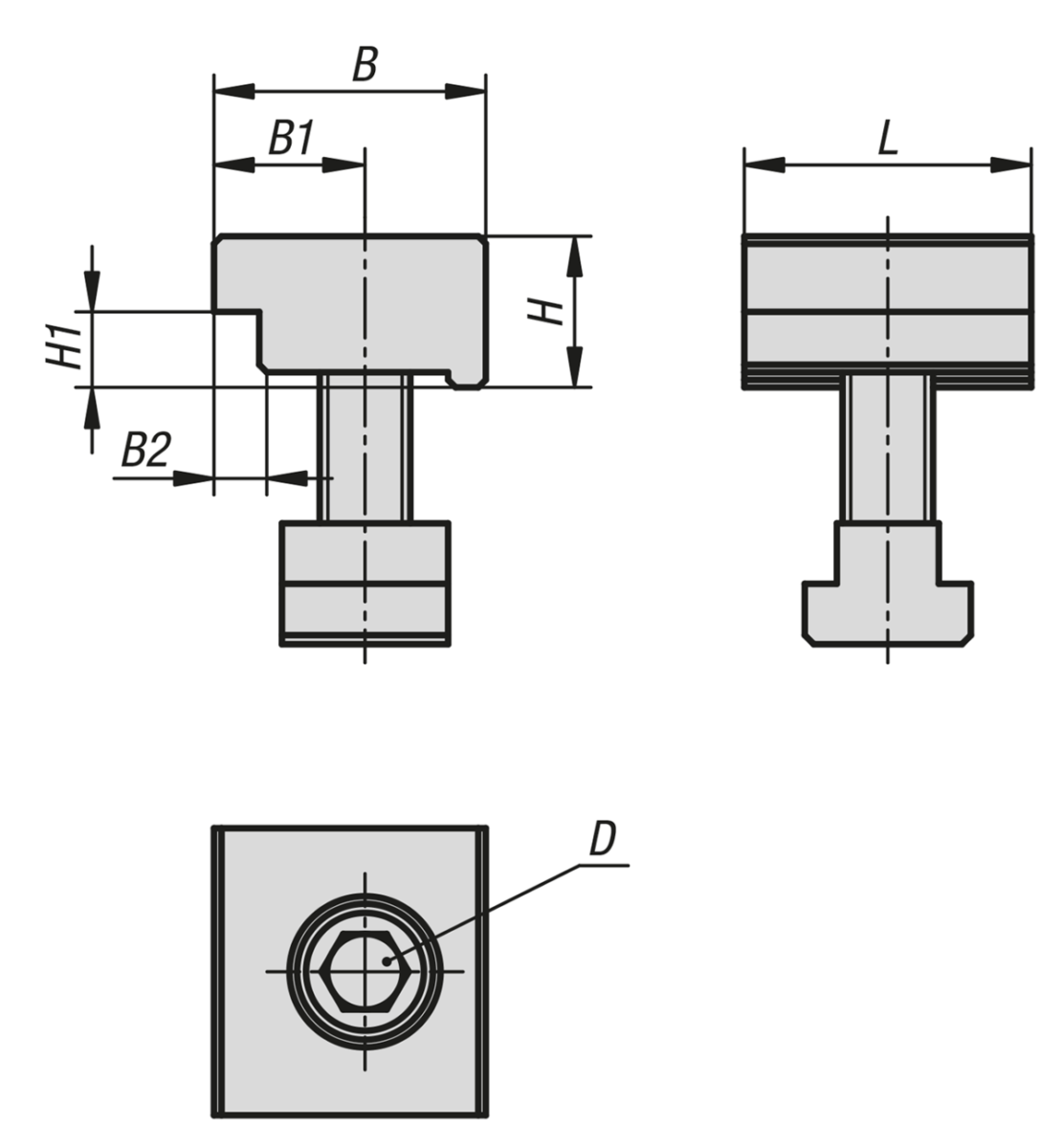

| Référence | convient pour
une largeur de système | L | B
| H | B1 | B2 | H1 | D
pour vis
DIN 912 | Largeur
de la
rainure | CAO | Acc. | Prix | Commander |
|---|
| 41505-15-05012 | 50 | 38 | 36 | 20 | 20 | 6 | 10 | M12 | 14 |  | | 37,54 € | | | 41505-15-07216 | 72/100 | 40 | 50 | 28 | 27 | 8 | 14 | M16 | 18 | | | 43,55 € | |
