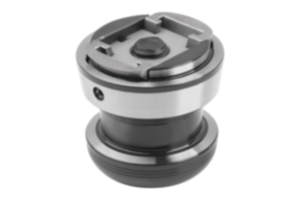

Broche de serrage à queue d’aronde UNILOCK taille du système 80 mm
Description de l'article/illustrations du produit
DescriptionMatière :Acier de cémentation.Finition :Trempé et bruni. Surfaces fonctionnelles rectifiées.Nota :Les broches de serrage à queue d'aronde UNILOCK sont conçues pour le serrage et le positionnement de pièces et de dispositifs. Ces broches de serrage sont vissées à l'élément de raccordement et sont adaptées aux différents modules de base. Aucun filetage n'est nécessaire pour la fixation de la broche de serrage, car celle-ci s'effectue par la queue d'aronde sur un bord de serrage de la pièce à usiner.
On peut atteindre des forces de serrage jusqu'à 15 000 N. Les couples de serrage suivants doivent être respectés lors de la fixation des broches de serrage : - matériaux en acier : 55 Nm. - matériaux en aluminium : 17 Nm.
La broche de serrage à queue d'aronde UNILOCK ne doit être utilisée que sans la fonction turbo du module de bridage.
En cas de vissage multiple (interface à centrage précis) des broches de serrage à queue d'aronde, il faut tenir compte de l'orientation des surfaces des coulisseaux. Pour la broche de serrage à queue d'aronde de forme B, le guide doit être orienté à 90° par rapport à la surface du coulisseau.Montage :Voir contour de montage.Avantages :- Pas de filetage de fixation nécessaire dans la pièce. - Profondeur de montage réduite grâce à la queue d'aronde.Contenu de la livraison1x broche de serrage à queue d'aronde avec vis de fixation.Indication de dessin :
