Raccord de palette pour module de bridage UNILOCK EGM 110-75

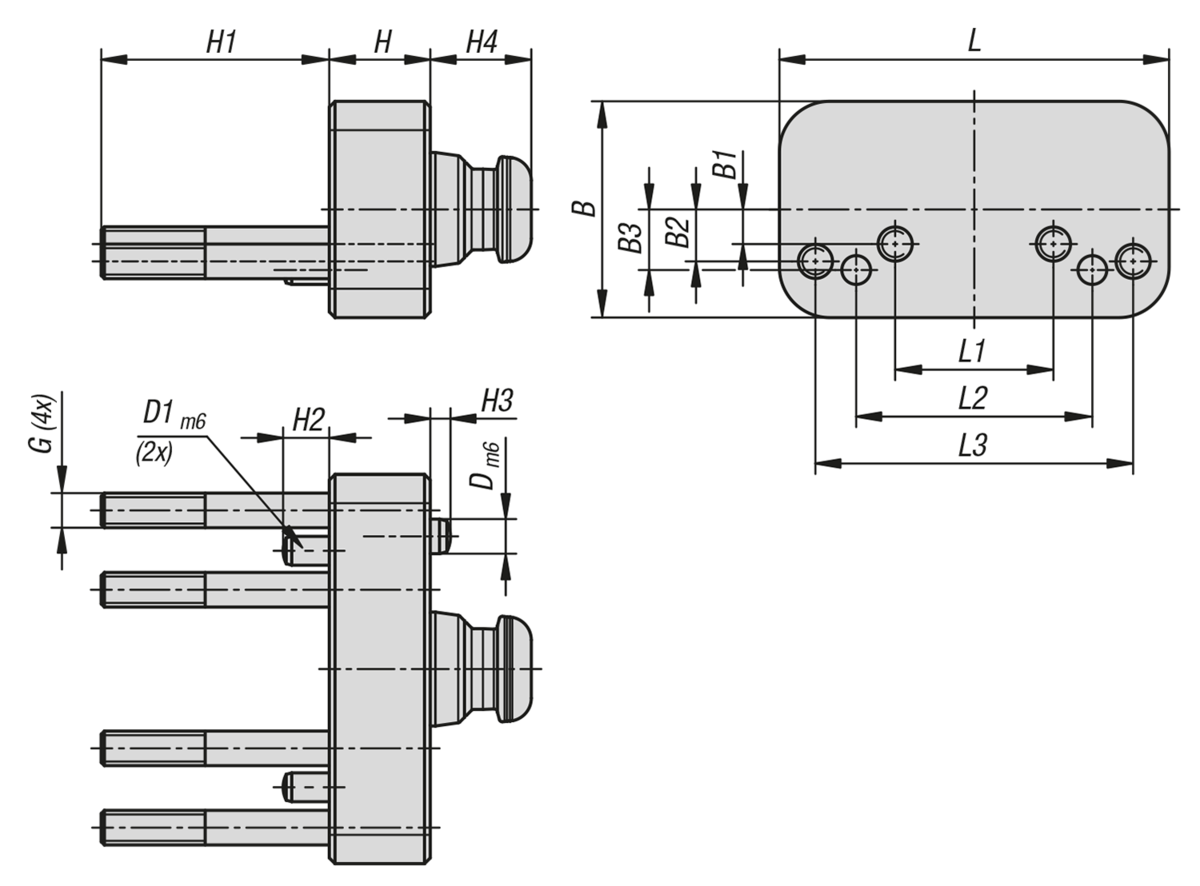

Description de l'article/illustrations du produit
DescriptionMatière :Aluminium.Nota :Le raccord de palette pour module de bridage UNILOCK EGM 110-75 sert d'interface entre la palette de serrage et le module de bridage dans un dispositif robotisé. Grâce à la forme compacte du raccord de palette, il est possible de charger les palettes extrêmement près de la table de machine.
Le raccord de palette est inséré par le module de bridage sur le robot via la broche de serrage UNILOCK. Le blocage en rotation autour de l'axe longitudinal central est assuré par une goupille cylindrique sur la face frontale du raccord de palette.Montage :Lors du montage du raccord de palette sur la palette, il convient de respecter le couple maximal des vis de fixation. Couple de serrage des vis de fixation DIN EN ISO 4762 M12 10.9 : 92 Nm.Avantages :- Forme compacte. - Faible poids. - Positionnement au moyen de cônes courts.Accessoires :Module de bridage UNILOCK EGM 110-75 (42780-40).Contenu de la livraison- 1x raccord de palette avec broche de serrage. - 4x vis de fixation DIN EN ISO 4762 M12 10.9.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
