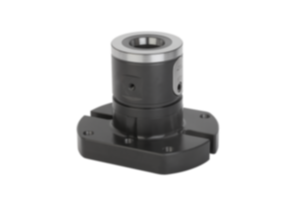

Module de base 5 axes UNILOCK à pas de 80 mm, pied avec trou oblong
 42200_ML

Module de base 5 axes UNILOCK à pas de 80 mm, pied avec trou...

 retour

Description de l'article/illustrations du produit
DescriptionMatière :Acier de traitement.Finition :Corps de base oxydé.
Surfaces fonctionnelles trempées et rectifiées.Nota :Les modules de base 5 axes UNILOCK peuvent s’adapter directement sur les tables ayant une trame de trous (M12) à pas de 40 ou 50 mm ainsi que sur les tables à rainures en T. Ils s'adaptent aussi sur les systèmes point-zéro UNILOCK avec tenons de serrage UNILOCK. Il est également possible de les monter directement sur des systèmes courants de serrage point-zéro avec un tenon de serrage approprié.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 41200_B Module de base 5 axes UNI lock Forme B Pas de 80 mm 193 kB
Fiche technique 41200_ML Module de base 5 axes UNI lock à pas de 80 mm, pied avec trou oblong 193 kB
Fiche technique 42200_ML Module de base 5 axes UNILOCK à pas de 80 mm, pied avec trou oblong 136 kB

Sélection/filtre d'articles
RéférenceFinition 2Forme

Type de formeHDSWForce de
retenue
F kN		Couple
de serrage
max Nm		Poids
kg
CAOAcc.PrixCommander
42200-12125500Pied avec trou oblongAsans sécurité anti-rotation12512650156,68 1 139,43 €
42200-12150500Pied avec trou oblongAsans sécurité anti-rotation15012650157,5 1 186,26 €
42200-12175500Pied avec trou oblongAsans sécurité anti-rotation17512650158,45 1 245,85 €
42200-16125500Pied avec trou oblongAsans sécurité anti-rotation12516650156,65 1 159,12 €
42200-16150500Pied avec trou oblongAsans sécurité anti-rotation15016650157,6 1 206,76 €
42200-16175500Pied avec trou oblongAsans sécurité anti-rotation17516650158,45 1 245,85 €
