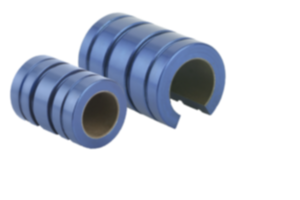

        Paliers lisses linéaires

Description de l'article/illustrations du produit

DescriptionMatière :Corps en aluminium anodisé.
Surface de glissement en Frelon (Frelon : téflon avec charge de remplissage).Finition :Palier coulissant linéaire avec revêtement Frelon.Nota :Quasiment inactif chimiquement.
Autolubrifiant (fonctionne sans adjonction de lubrifiants).
Plage de température élevée (-240 ° à +260° C).
Amortit les vibrations.
Charge de base statique élevée - surface projetée x P
(P = 1034 N/cm²)
Applications dans l'agroalimentaire, l'industrie pharmaceutique, le milieu hospitalier et le secteur chimique.
Insensible à la saleté.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21495-01 Paliers lisses linéaires

154 kB

Dessins (aperçu complet)

Paliers lisses linéaires, fermés

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	D	D1	L	L1	L2	Prix
21495-01-050	fermée	5	12	22	14,28	1,14	25,26 €
21495-01-080	fermée	8	16	25	16,28	1,14	26,14 €
21495-01-100	fermée	10	19	29	22,04	1,32	28,19 €
21495-01-120	fermée	12	22	32	22,64	1,32	33,98 €
21495-01-160	fermée	16	26	36	24,64	1,32	39,56 €
21495-01-200	fermée	20	32	45	31,26	1,63	46,41 €
21495-01-250	fermée	25	40	58	43,8	1,9	58,84 €
21495-01-300	fermée	30	47	68	51,8	1,9	71,26 €

Paliers lisses linéaires, ouverts

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	D	D1	G	L	L1	L2	W	Prix
21495-01-081	ouvert	8	16	60°	25	16,28	1,14	5,1	32,60 €
21495-01-101	ouvert	10	19	60°	29	22,04	1,32	6,4	36,12 €
21495-01-121	ouvert	12	22	78°	32	22,64	1,32	7,6	44,14 €
21495-01-161	ouvert	16	26	78°	36	24,64	1,32	10,4	53,26 €
21495-01-201	ouvert	20	32	60°	45	31,26	1,63	10,8	61,11 €
21495-01-251	ouvert	25	40	60°	58	43,8	1,9	13,2	77,61 €
21495-01-301	ouvert	30	47	72°	68	51,8	1,9	14,2	94,08 €
