21336Rails télescopiques en acier Forme double T, extension... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Rail et chariot en acier à roulement.
Billes en acier à roulement.
Cage à billes en acier.
Finition :Rail, chariot et cage à billes zingués.
Voies de roulement trempées par induction.

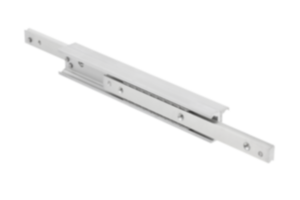

Billes trempées.Remarques concernant la commande :Vendues à l'unité.Nota :Rail télescopique comprenant deux rails de guidage reliés entre eux en profil à double T, qui constituent l'élément intermédiaire, et deux chariots servant d'élément fixe et d'élément mobile pour former la liaison avec la construction adjacente. Grande capacité de charge et faible flexion grâce à sa structure carrée compacte autorisant des charges élevées. La course maximale est supérieure à la longueur du rail télescopique en position rétractée. Préférer une position de montage horizontale. Pour le montage, il est nécessaire de retirer la vis d'arrêt du rail pour accéder à tous les trous de fixation et de la replacer ensuite. Une fois la vis d'arrêt retirée, la course peut s'effectuer des deux côtés.
Les butées à vis internes servent de limites à la cage. Pour un système soumis à des contraintes, prévoir des butées à vis externes.
Forme A :
Pour le montage du rail, utiliser des vis de classe de résistance 10.9.
Forme B :
Pour le montage du rail, utiliser des vis à tête fraisée selon DIN EN ISO 10642 de classe de résistance 10.9.
La vitesse maximale de déplacement est de 0,8 m/s.
Température d'utilisation de -30 °C à +170 °C.
Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme
| Type de forme | Taille | B | D
pour vis | H | H2 | L | Course
S | C0Y
N | C0Z
N | Nombre
d'alésages | CAO | Acc. | Prix | Commander |
|---|
| 21336-1280210 | A | avec taraudage | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 |  | | 220,95 € | | | 21336-1280370 | A | avec taraudage | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 295,49 € | | | 21336-1280450 | A | avec taraudage | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 329,18 € | | | 21336-1280530 | A | avec taraudage | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 365,23 € | | | 21336-1350370 | A | avec taraudage | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 334,07 € | | | 21336-1350450 | A | avec taraudage | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 389,46 € | | | 21336-1350530 | A | avec taraudage | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 423,14 € | | | 21336-1350610 | A | avec taraudage | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 476,01 € | | | 21336-1430450 | A | avec taraudage | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 495,19 € | | | 21336-1430530 | A | avec taraudage | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 531,22 € | | | 21336-1430610 | A | avec taraudage | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 593,53 € | | | 21336-1430770 | A | avec taraudage | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 711,47 € | | | 21336-1430930 | A | avec taraudage | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 783,52 € | | | 21336-2280210 | B | avec trou fraisé | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 | | | 220,95 € | | | 21336-2280370 | B | avec trou fraisé | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 295,49 € | | | 21336-2280450 | B | avec trou fraisé | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 329,18 € | | | 21336-2280530 | B | avec trou fraisé | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 365,23 € | | | 21336-2350370 | B | avec trou fraisé | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 334,07 € | | | 21336-2350450 | B | avec trou fraisé | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 389,46 € | | | 21336-2350530 | B | avec trou fraisé | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 423,14 € | | | 21336-2350610 | B | avec trou fraisé | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 476,01 € | | | 21336-2430450 | B | avec trou fraisé | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 495,19 € | | | 21336-2430530 | B | avec trou fraisé | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 531,22 € | | | 21336-2430610 | B | avec trou fraisé | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 593,53 € | | | 21336-2430770 | B | avec trou fraisé | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 711,47 € | | | 21336-2430930 | B | avec trou fraisé | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 783,52 € | |
