Description de l'article/illustrations du produit

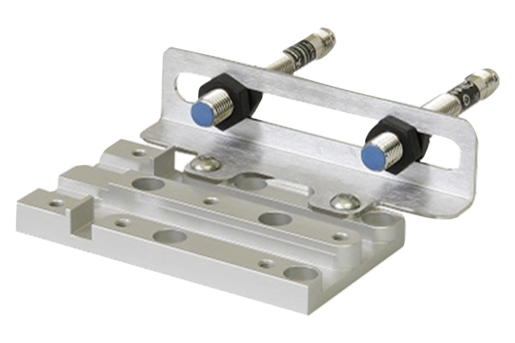

DescriptionMatière :Alliage d’aluminium.Nota :La plaque de montage sert au montage horizontal des tables de positionnement courtes ou longues à motorisation électrique. Pourvue de rainures pour le montage direct de capteurs de proximité inductifs (20905-005). Les capteurs de proximité peuvent être ajustés par l'unité de positionnement installée. Les taraudages M4 servent à fixer le support de capteur 21093.

Se combine avec tous les autres composants de même dimension.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 21090 Plaque de montage horizontale 264 kB

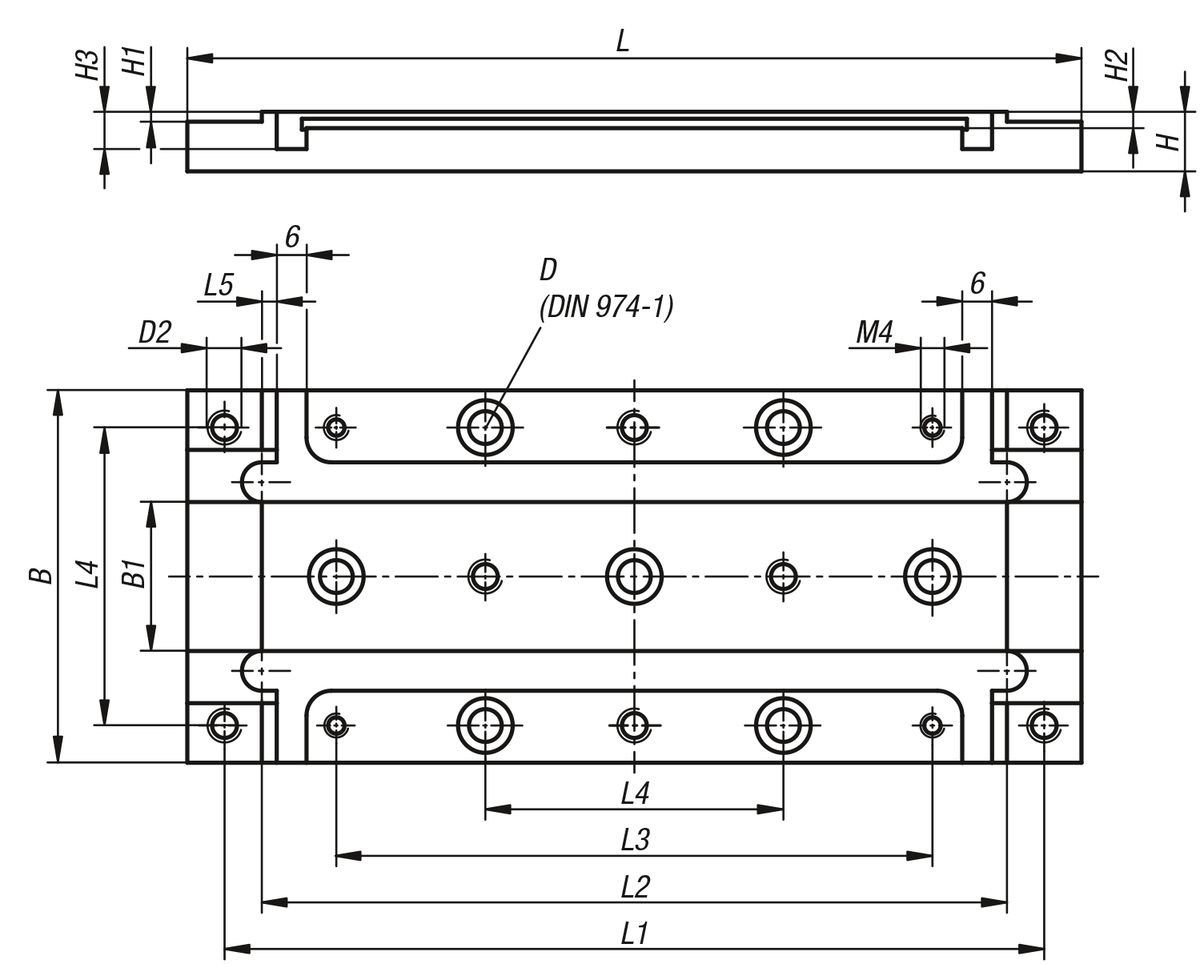

Dessins (aperçu complet)

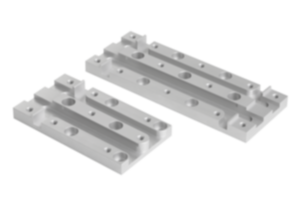

Plaque de montage horizontale

Plaque de montage horizontale courte

plus d'infos

Dessins

Plaque de montage horizontale courte

Sélection/filtre d'articles

RéférenceTailleFinition

BB1DD2H

H1H2H3LL1L2L3L4L5CAOAcc.PrixCommander
21090-0818court46104M41022,36,582,591540361,5 52,84 €
21090-12112court75306M61223,37,5133153060603 59,34 €

Plaque de montage horizontale longue

plus d'infos

Dessins

Plaque de montage horizontale longue

Sélection/filtre d'articles

RéférenceTailleFinition

BB1DH

H1H2H3LL1L2L3L4CAOAcc.PrixCommander
21090-0828long461041022,36,5120108967236 56,50 €
21090-12212long753061223,37,518016515012060 69,24 €
