        Accouplements à soufflet métallique forme courte avec moyeux de serrage

Description de l'article/illustrations du produit

DescriptionMatière :Moyeu en aluminium.
Soufflet en inox.Finition :Poli.Nota :Accouplements à soufflet métallique avec grande résistance à la torsion. Le soufflet métallique permet de compenser le désalignement axial, radial et angulaire de l'arbre en cas de forces de rappel faibles. Avec moyeux de serrage pour la fixation de l'arbre.

Ils sont privilégiés lorsqu'une transmission précise de la position et du mouvement est nécessaire, comme par exemple pour les servomoteurs dans les machines-outils, les machines d'emballage, les machines d'usinage du bois ou encore dans la technique d'automatisation.Plage de température :-30 °C jusqu’à +120 °C.Montage :Les accouplements à soufflet métallique présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm - 0,05 mm. Ce jeu d'ajustement et le graissage des tourillons d'arbre facilitent le montage et le démontage.

Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas dépasser le triple des valeurs de déplacement admissibles indiquées dans le catalogue. Évitez toute application de force.Sur demande :Alésages souhaités pour les moyeux D1 et D2 à indiquer séparément avec classe ou plage de tolérance.
Rainure de clavette selon DIN 6885. Veuillez tenir compte du plus grand alésage possible pour la rainure de clavette.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23001-03 Accouplements à soufflet métallique forme courte avec moyeux de serrage

248 kB

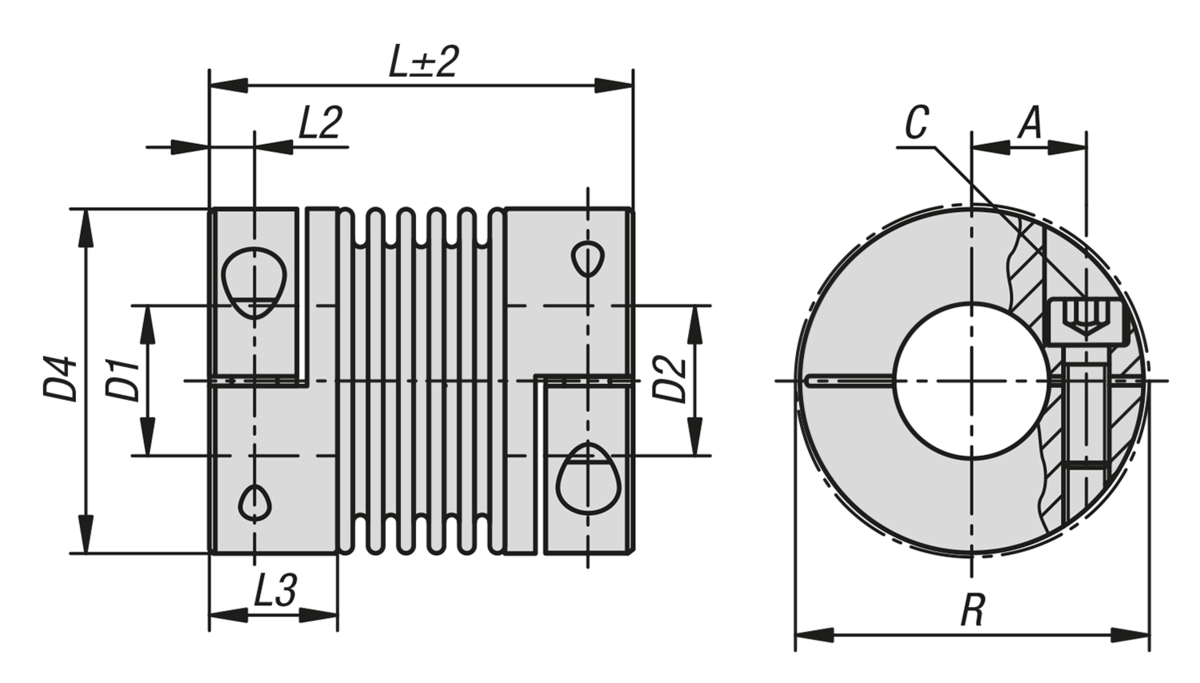

Dessins

Sélection/filtre d'articles

Référence	Taille	Couple max. Nm	Moment d'inertie (gm²)	Résistance à la torsion (10⁻³ Nm/rad)	Rigidité du ressort radiale (N/mm)	Rigidité du ressort axiale (N/mm)	Prix
23001-03-0180581010	18	18	0,03	20	205	50	92,67 €
23001-03-0180581111	18	18	0,03	20	205	50	92,67 €
23001-03-0180581212	18	18	0,03	20	205	50	92,67 €
23001-03-0180581414	18	18	0,03	20	205	50	92,67 €
23001-03-0180581919	18	18	0,03	20	205	50	92,67 €
23001-03-0180582424	18	18	0,03	20	205	50	92,67 €
23001-03-0180582525	18	18	0,03	20	205	50	92,67 €
23001-03-0300581010	30	30	0,13	38	720	50	111,53 €
23001-03-0300581111	30	30	0,13	38	720	50	111,53 €
23001-03-0300581212	30	30	0,13	38	720	50	111,53 €
23001-03-0300581414	30	30	0,13	38	720	50	111,53 €
23001-03-0300581919	30	30	0,13	38	720	50	111,53 €
23001-03-0300582424	30	30	0,13	38	720	50	111,53 €
23001-03-0300582525	30	30	0,13	38	720	50	111,53 €
23001-03-0600671212	60	60	0,28	75	1150	90	131,38 €
23001-03-0600671414	60	60	0,28	75	1150	90	131,38 €
23001-03-0600671919	60	60	0,28	75	1150	90	131,38 €
23001-03-0600672424	60	60	0,28	75	1150	90	131,38 €
23001-03-0600672525	60	60	0,28	75	1150	90	131,38 €
23001-03-0600672828	60	60	0,28	75	1150	90	131,38 €
23001-03-0600673232	60	60	0,28	75	1150	90	131,38 €
23001-03-0800781212	80	80	0,78	128	1200	80	173,19 €
23001-03-0800781919	80	80	0,78	128	1200	80	173,19 €
23001-03-0800782424	80	80	0,78	128	1200	80	173,19 €
23001-03-0800782525	80	80	0,78	128	1200	80	173,19 €
23001-03-0800782828	80	80	0,78	128	1200	80	173,19 €
23001-03-0800783232	80	80	0,78	128	1200	80	173,19 €
23001-03-1500781414	150	150	0,82	155	2020	280	192,05 €
23001-03-1500781919	150	150	0,82	155	2020	280	192,05 €
23001-03-1500782424	150	150	0,82	155	2020	280	192,05 €
23001-03-1500782525	150	150	0,82	155	2020	280	192,05 €
23001-03-1500782828	150	150	0,82	155	2020	280	192,05 €
23001-03-1500783232	150	150	0,82	155	2020	280	192,05 €
23001-03-2000831616	200	200	1,19	175	2500	280	199,18 €
23001-03-2000831919	200	200	1,19	175	2500	280	199,18 €
23001-03-2000832424	200	200	1,19	175	2500	280	199,18 €
23001-03-2000832525	200	200	1,19	175	2500	280	199,18 €
23001-03-2000832828	200	200	1,19	175	2500	280	199,18 €
23001-03-2000833232	200	200	1,19	175	2500	280	199,18 €
23001-03-3000942020	300	300	2,74	502	6300	287	317,49 €
23001-03-3000942424	300	300	2,74	502	6300	287	317,49 €
23001-03-3000942828	300	300	2,74	502	6300	287	317,49 €
23001-03-3000943838	300	300	2,74	502	6300	287	317,49 €
23001-03-5001002525	500	500	4,45	690	7790	100	404,46 €
23001-03-5001003838	500	500	4,45	690	7790	100	404,46 €
23001-03-5001004242	500	500	4,45	690	7790	100	404,46 €

Référence	Désalignement max. de l'arbre radial (mm)	Désalignement max. de l'arbre axial (mm)	Décalage angulaire max. (°)	Vitesse max. tr/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	Prix
23001-03-0180581010	0,2	0,5	1,5	12800	17	M5	10	10	92,67 €
23001-03-0180581111	0,2	0,5	1,5	12800	17	M5	11	11	92,67 €
23001-03-0180581212	0,2	0,5	1,5	12800	17	M5	12	12	92,67 €
23001-03-0180581414	0,2	0,5	1,5	12800	17	M5	14	14	92,67 €
23001-03-0180581919	0,2	0,5	1,5	12800	17	M5	19	19	92,67 €
23001-03-0180582424	0,2	0,5	1,5	12800	17	M5	24	24	92,67 €
23001-03-0180582525	0,2	0,5	1,5	12800	17	M5	25	25	92,67 €
23001-03-0300581010	0,15	0,6	1,5	10300	20	M6	10	10	111,53 €
23001-03-0300581111	0,15	0,6	1,5	10300	20	M6	11	11	111,53 €
23001-03-0300581212	0,15	0,6	1,5	10300	20	M6	12	12	111,53 €
23001-03-0300581414	0,15	0,6	1,5	10300	20	M6	14	14	111,53 €
23001-03-0300581919	0,15	0,6	1,5	10300	20	M6	19	19	111,53 €
23001-03-0300582424	0,15	0,6	1,5	10300	20	M6	24	24	111,53 €
23001-03-0300582525	0,15	0,6	1,5	10300	20	M6	25	25	111,53 €
23001-03-0600671212	0,15	0,6	1,5	8700	24	M8	12	12	131,38 €
23001-03-0600671414	0,15	0,6	1,5	8700	24	M8	14	14	131,38 €
23001-03-0600671919	0,15	0,6	1,5	8700	24	M8	19	19	131,38 €
23001-03-0600672424	0,15	0,6	1,5	8700	24	M8	24	24	131,38 €
23001-03-0600672525	0,15	0,6	1,5	8700	24	M8	25	25	131,38 €
23001-03-0600672828	0,15	0,6	1,5	8700	24	M8	28	28	131,38 €
23001-03-0600673232	0,15	0,6	1,5	8700	24	M8	32	32	131,38 €
23001-03-0800781212	0,2	0,5	1,5	6900	28	M10	12	12	173,19 €
23001-03-0800781919	0,2	0,5	1,5	6900	28	M10	19	19	173,19 €
23001-03-0800782424	0,2	0,5	1,5	6900	28	M10	24	24	173,19 €
23001-03-0800782525	0,2	0,5	1,5	6900	28	M10	25	25	173,19 €
23001-03-0800782828	0,2	0,5	1,5	6900	28	M10	28	28	173,19 €
23001-03-0800783232	0,2	0,5	1,5	6900	28	M10	32	32	173,19 €
23001-03-1500781414	0,2	0,5	1,5	6900	28	M10	14	14	192,05 €
23001-03-1500781919	0,2	0,5	1,5	6900	28	M10	19	19	192,05 €
23001-03-1500782424	0,2	0,5	1,5	6900	28	M10	24	24	192,05 €
23001-03-1500782525	0,2	0,5	1,5	6900	28	M10	25	25	192,05 €
23001-03-1500782828	0,2	0,5	1,5	6900	28	M10	28	28	192,05 €
23001-03-1500783232	0,2	0,5	1,5	6900	28	M10	32	32	192,05 €
23001-03-2000831616	0,2	0,5	1,5	6400	31	M12	16	16	199,18 €
23001-03-2000831919	0,2	0,5	1,5	6400	31	M12	19	19	199,18 €
23001-03-2000832424	0,2	0,5	1,5	6400	31	M12	24	24	199,18 €
23001-03-2000832525	0,2	0,5	1,5	6400	31	M12	25	25	199,18 €
23001-03-2000832828	0,2	0,5	1,5	6400	31	M12	28	28	199,18 €
23001-03-2000833232	0,2	0,5	1,5	6400	31	M12	32	32	199,18 €
23001-03-3000942020	0,2	0,5	1,5	6000	40	M12	20	20	317,49 €
23001-03-3000942424	0,2	0,5	1,5	6000	40	M12	24	24	317,49 €
23001-03-3000942828	0,2	0,5	1,5	6000	40	M12	28	28	317,49 €
23001-03-3000943838	0,2	0,5	1,5	6000	40	M12	38	38	317,49 €
23001-03-5001002525	0,2	0,5	1,5	5000	42	M12	25	25	404,46 €
23001-03-5001003838	0,2	0,5	1,5	5000	42	M12	38	38	404,46 €
23001-03-5001004242	0,2	0,5	1,5	5000	42	M12	42	42	404,46 €

Référence	D1/D2 min.	D1/D2 max.	D1/D2 max. avec rainure de clavette	D4	L	L2	L3	R	Couple de serrage des vis Nm	Prix
23001-03-0180581010	10	25,4	25,4	45	58	5,5	17,5	47,4	8	92,67 €
23001-03-0180581111	10	25,4	25,4	45	58	5,5	17,5	47,4	8	92,67 €
23001-03-0180581212	10	25,4	25,4	45	58	5,5	17,5	47,4	8	92,67 €
23001-03-0180581414	10	25,4	25,4	45	58	5,5	17,5	47,4	8	92,67 €
23001-03-0180581919	10	25,4	25,4	45	58	5,5	17,5	47,4	8	92,67 €
23001-03-0180582424	10	25,4	25,4	45	58	5,5	17,5	47,4	8	92,67 €
23001-03-0180582525	10	25,4	25,4	45	58	5,5	17,5	47,4	8	92,67 €
23001-03-0300581010	10	32	30	56	58	7,3	21	56,4	15	111,53 €
23001-03-0300581111	10	32	30	56	58	7,3	21	56,4	15	111,53 €
23001-03-0300581212	10	32	30	56	58	7,3	21	56,4	15	111,53 €
23001-03-0300581414	10	32	30	56	58	7,3	21	56,4	15	111,53 €
23001-03-0300581919	10	32	30	56	58	7,3	21	56,4	15	111,53 €
23001-03-0300582424	10	32	30	56	58	7,3	21	56,4	15	111,53 €
23001-03-0300582525	10	32	30	56	58	7,3	21	56,4	15	111,53 €
23001-03-0600671212	12	35	35	66	67	8,6	24	66,2	40	131,38 €
23001-03-0600671414	12	35	35	66	67	8,6	24	66,2	40	131,38 €
23001-03-0600671919	12	35	35	66	67	8,6	24	66,2	40	131,38 €
23001-03-0600672424	12	35	35	66	67	8,6	24	66,2	40	131,38 €
23001-03-0600672525	12	35	35	66	67	8,6	24	66,2	40	131,38 €
23001-03-0600672828	12	35	35	66	67	8,6	24	66,2	40	131,38 €
23001-03-0600673232	12	35	35	66	67	8,6	24	66,2	40	131,38 €
23001-03-0800781212	12	44	44	82	78	9,8	27	82,9	84	173,19 €
23001-03-0800781919	12	44	44	82	78	9,8	27	82,9	84	173,19 €
23001-03-0800782424	12	44	44	82	78	9,8	27	82,9	84	173,19 €
23001-03-0800782525	12	44	44	82	78	9,8	27	82,9	84	173,19 €
23001-03-0800782828	12	44	44	82	78	9,8	27	82,9	84	173,19 €
23001-03-0800783232	12	44	44	82	78	9,8	27	82,9	84	173,19 €
23001-03-1500781414	14	44	44	82	78	9,8	27	82,9	84	192,05 €
23001-03-1500781919	14	44	44	82	78	9,8	27	82,9	84	192,05 €
23001-03-1500782424	14	44	44	82	78	9,8	27	82,9	84	192,05 €
23001-03-1500782525	14	44	44	82	78	9,8	27	82,9	84	192,05 €
23001-03-1500782828	14	44	44	82	78	9,8	27	82,9	84	192,05 €
23001-03-1500783232	14	44	44	82	78	9,8	27	82,9	84	192,05 €
23001-03-2000831616	16	47	47	90	83	10,8	29	90,8	125	199,18 €
23001-03-2000831919	16	47	47	90	83	10,8	29	90,8	125	199,18 €
23001-03-2000832424	16	47	47	90	83	10,8	29	90,8	125	199,18 €
23001-03-2000832525	16	47	47	90	83	10,8	29	90,8	125	199,18 €
23001-03-2000832828	16	47	47	90	83	10,8	29	90,8	125	199,18 €
23001-03-2000833232	16	47	47	90	83	10,8	29	90,8	125	199,18 €
23001-03-3000942020	20	60	60	110	94	11,8	32,5	110	145	317,49 €
23001-03-3000942424	20	60	60	110	94	11,8	32,5	110	145	317,49 €
23001-03-3000942828	20	60	60	110	94	11,8	32,5	110	145	317,49 €
23001-03-3000943838	20	60	60	110	94	11,8	32,5	110	145	317,49 €
23001-03-5001002525	25	70	70	122	100	13,3	36	122	145	404,46 €
23001-03-5001003838	25	70	70	122	100	13,3	36	122	145	404,46 €
23001-03-5001004242	25	70	70	122	100	13,3	36	122	145	404,46 €
