23022Accouplement élastomère à griffes moyeu à serrage radial |
retour |
|
Description de l'article/illustrations du produit |
|
|

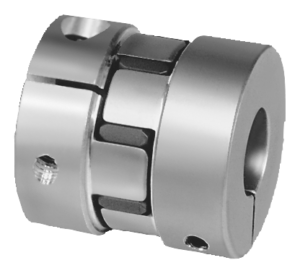

DescriptionMatière :Système d’accouplement en polyuréthane, dureté Shore 98-A, moyeu en aluminium.Finition :Naturel.Nota :Le serrage radial facilite le montage dans des espaces réduits. Monter les demi accouplements séparément sur chaque arbre puis assembler le tout avec l’étoile élastomère. Huiler l’étoile pour faciliter la mise en place. Serrer les vis au couple prescrit.Montage :Pour relier l’arbre à l’alésage de l’accouplement, choisir un ajustement compris entre 0.01 et 0.04 mm.
Exemple : Arbre Ø 28 k6
Alésage Ø 28 F6.

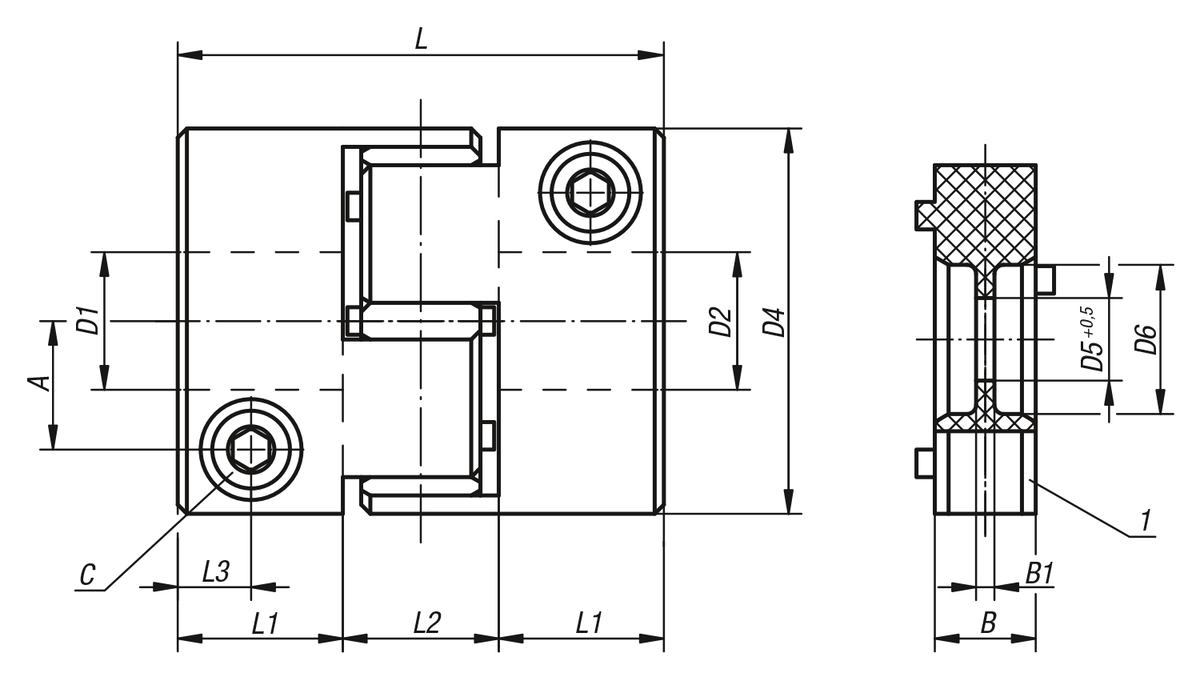

Les diamètres inférieurs à D min. sont réalisables, toutefois le couple nominal n’est plus garanti.Sur demande :Les cotes d’alésage des moyeux D1 et D2 souhaitées, avec la classe/ plage de tolérance correspondante à D1 et D2 séparément.Indication de dessin : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
| Référence | Taille | Couple
nominal
Nm | Moment
d'inertie
(10⁻³ kgm²) | Résistance à la
torsion statique
Nm/arcmin | Déport
maximal
axial ± | Déport
maximal
latéral | Force de ressort
radiale
N/mm | Couple de
serrage des
vis Nm | CAO | Acc. | Prix | Commander |
|---|
| 23022-002 | 2 | 2 | 0,00016 | 0,007 | 0,6 | 0,1 | 405 | 0,5 |  | | 72,00 € | | | 23022-005 | 5 | 5 | 0,0011 | 0,016 | 0,8 | 0,1 | 510 | 1 | | | 83,64 € | | | 23022-008 | 8 | 8 | 0,01 | 0,04 | 0,5 | 0,1 | 600 | 4 | | | 98,26 € | | | 23022-015 | 15 | 15 | 0,03 | 0,24 | 0,5 | 0,1 | 2100 | 8 | | | 119,24 € | | | 23022-030 | 30 | 30 | 0,09 | 0,41 | 0,5 | 0,1 | 2500 | 14 | | | 142,23 € | | | 23022-060 | 60 | 60 | 0,18 | 0,61 | 0,5 | 0,1 | 2600 | 35 | | | 168,71 € | | | 23022-150 | 150 | 150 | 0,38 | 1,05 | 1 | 0,1 | 3300 | 67 | | | 196,85 € | | | 23022-300 | 300 | 300 | 1 | 2 | 1 | 0,12 | 4500 | 115 | | | 329,18 € | | | 23022-500 | 500 | 500 | 2,2 | 5,8 | 1 | 0,15 | 5900 | 115 | | | 502,83 € | | | 23022-700 | 700 | 700 | 5,2 | 8 | 1 | 0,15 | 7000 | 185 | | | 641,13 € | |
Référence
| D1/D2
avant-trou | D1/D2
min. | D1/D2
max. | D4 | D5 | D6 | A | L | L1 | L2 | L3 | B | B1 | C
(DIN
912-10.9) | CAO | Acc. | Prix | Commander |
|---|
| 23022-002 | 3 | 3 | 5 | 14 | - | - | 4 | 22 | 7 | 8 | 3,5 | 6 | - | M2 | | | 72,00 € | | | 23022-005 | 5 | 5 | 8 | 20 | - | - | 6,5 | 30 | 10 | 10 | 5 | 8 | - | M2,5 | | | 83,64 € | | | 23022-008 | 6 | 8 | 15 | 32 | 8,5 | 10,5 | 10,5 | 40 | 13,5 | 13 | 6 | 10 | 2 | M4 | | | 98,26 € | | | 23022-015 | 7 | 10 | 20 | 40 | 9,5 | 18 | 13,5 | 50 | 17 | 16 | 8 | 12 | 3 | M5 | | | 119,24 € | | | 23022-030 | 9 | 13 | 26 | 50 | 12,5 | 27 | 16,5 | 58 | 20 | 18 | 9 | 14 | 3 | M6 | | | 142,23 € | | | 23022-060 | 12 | 15 | 29 | 60 | 12,5 | 27 | 19,5 | 62 | 22 | 18 | 10 | 14 | 3 | M8 | | | 168,71 € | | | 23022-150 | 15 | 22 | 33 | 70 | 14,5 | 30 | 23 | 73 | 26,5 | 20 | 12 | 15 | 4 | M10 | | | 196,85 € | | | 23022-300 | 18 | 30 | 42 | 85 | 16,5 | 38 | 29 | 86 | 31 | 24 | 14 | 18 | 4 | M12 | | | 329,18 € | | | 23022-500 | 20 | 38 | 56 | 100 | 20,5 | 47 | 36 | 94 | 33 | 28 | 16 | 22 | 5 | M12 | | | 502,83 € | | | 23022-700 | 24 | 40 | 70 | 120 | 22,5 | 58 | 44 | 109 | 38 | 33 | 18 | 25 | 6 | M14 | | | 641,13 € | |
