        Bague de serrage forme D forme compacte

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Naturel.Nota :Pour les applications nécessitant un faible volume de montage et une faible pression d'ajustement. La bague de serrage expansible
peut être noyée complètement dans une liaison arbre / moyeu.

- pour des diamètres d'arbre de 5 à 50 mm
- pour des couples moyens
- convient aux moyeux à faible épaisseur de paroi
- décalage axial minimal possible
- autocentrantMontage :Lubrifier légèrement la bague de serrage sur les surfaces coniques ainsi que sur les zones de contact entre l'arbre et la bague. Ne pas utiliser de MoS2 ni de graisse. Introduire la bague de serrage expansible dans son logement et l'enfiler sur l'arbre. Serrer les vis au couple de serrage indiqué en plusieurs étapes et en suivant une séquence croisée.

Démontage : Enlever toutes les vis et les visser dans les filetages d'extraction de la bride avant. Serrer les vis en plusieurs étapes et en suivant une séquence croisée jusqu'à ce que la bague de serrage se desserre.Tolérances :Arbre :
Tolérance recommandée h8.
État de surface Rz ≤ 16 µm.

Moyeu :
Tolérance recommandée H8.
État de surface Rz ≤ 16 µm.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23354 Bague de serrage forme D forme compacte

294 kB

Aperçu des moyeux de serrage expansibles et des frettes de serrage

89,6 kB

Calcul du diamètre minimal du moyeu

179 kB

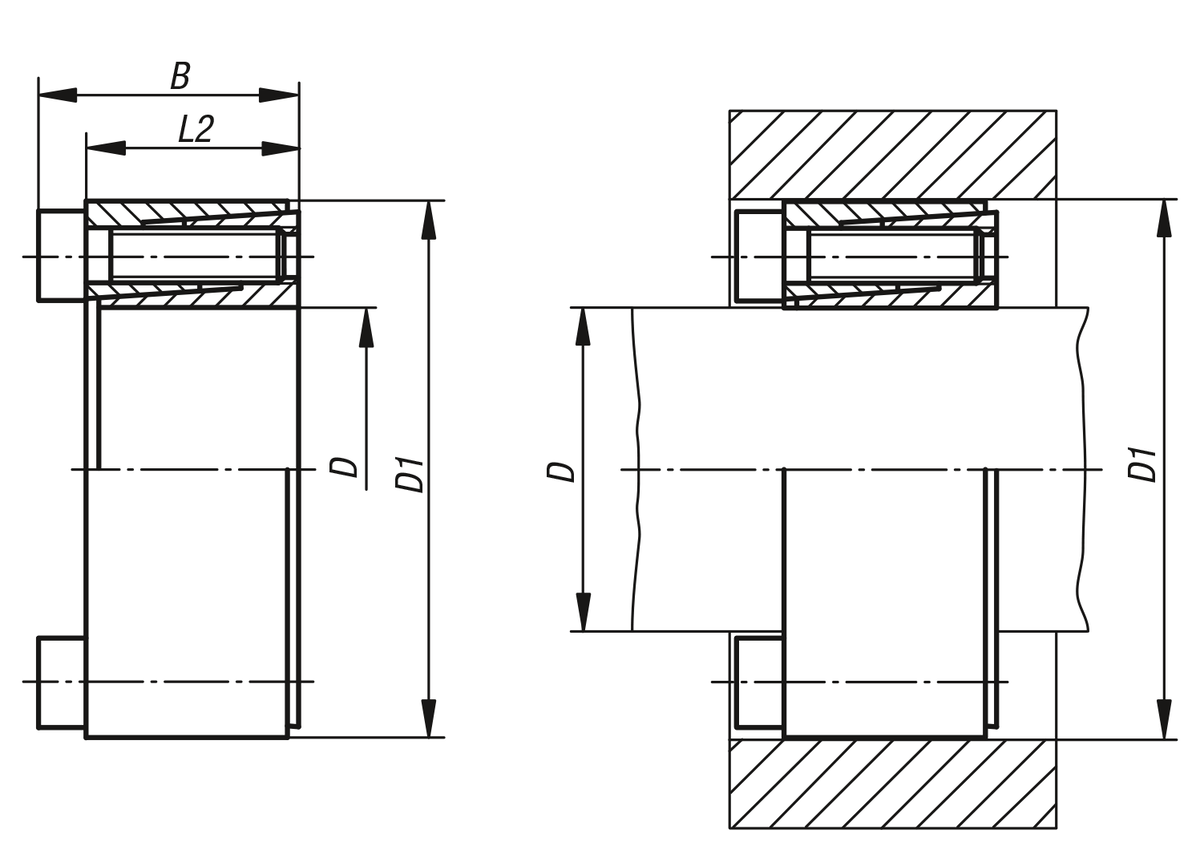

Dessins

Sélection/filtre d'articles

Référence	D	D1	B	L2	Couple M (Nm) Transmissible au couple de serrage MS	Force axiale F (kN) Transmissible au couple de serrage MS	Pression d'ajustement arbre P N/mm²	Pression d'ajustement moyeu P N/mm²	Nombre de vis de serrage	couple de serrage MS Nm Vis de serrage	Prix
23354-0516	5	16	13,5	11	6	2	150	55	3 x M2,5	1,2	21,13 €
23354-0616	6	16	13,5	11	6	2	150	55	3 x M2,5	1,2	21,13 €
23354-063516	6,35	16	13,5	11	6	2	140	55	3 x M2,5	1,2	21,13 €
23354-0717	7	17	13,5	11	8	2	125	55	3 x M2,5	1,2	21,97 €
23354-0818	8	18	13,5	11	10	2,5	110	50	3 x M2,5	1,2	21,97 €
23354-0920	9	20	15,5	13	15	3	120	55	4 x M2,5	1,2	22,09 €
23354-095320	9,53	20	15,5	13	15	3	110	55	4 x M2,5	1,2	22,09 €
23354-1020	10	20	15,5	13	15	3	110	55	4 x M2,5	1,2	22,09 €
23354-1122	11	22	15,5	13	18	3	100	50	4 x M2,5	1,2	26,32 €
23354-1222	12	22	15,5	13	20	3	90	50	4 x M2,5	1,2	26,32 €
23354-1426	14	26	20	17	35	5	105	55	4 x M3	2,1	28,39 €
23354-1528	15	28	20	17	40	5	100	50	4 x M3	2,1	28,39 €
23354-1632	16	32	21	17	70	8	130	65	4 x M4	4,9	31,02 €
23354-1735	17	35	25	21	75	8	120	60	4 x M4	4,9	32,88 €
23354-1835	18	35	25	21	80	8	115	60	4 x M4	4,9	32,88 €
23354-1935	19	35	25	21	85	8	110	60	4 x M4	4,9	32,88 €
23354-2038	20	38	26	21	150	15	140	75	4 x M5	9,7	34,36 €
23354-2240	22	40	26	21	160	14	130	70	4 x M5	9,7	44,12 €
23354-2447	24	47	32	26	250	20	140	75	4 x M6	17	50,86 €
23354-2547	25	47	32	26	260	20	135	75	4 x M6	17	50,86 €
23354-25447	25,4	47	32	26	265	20	130	75	4 x M6	17	52,74 €
23354-2850	28	50	32	26	440	30	185	100	6 x M6	17	57,74 €
23354-3055	30	55	32	26	470	30	175	95	6 x M6	17	63,72 €
23354-3255	32	55	32	26	500	30	165	95	6 x M6	17	66,53 €
23354-3560	35	60	37	29	730	40	165	95	8 x M6	17	69,44 €
23354-3865	38	65	37	29	800	40	155	90	8 x M6	17	82,38 €
23354-4065	40	65	37	29	840	40	145	90	8 x M6	17	83,00 €
23354-4275	42	75	44	36	1200	55	165	90	6 x M8	41	89,08 €
23354-4575	45	75	44	36	1300	55	155	90	6 x M8	41	89,08 €
23354-4880	48	80	44	36	1850	75	195	115	8 x M8	41	94,23 €
23354-5080	50	80	44	36	1900	75	185	115	8 x M8	41	110,54 €
