        Bague de serrage forme E forme courte

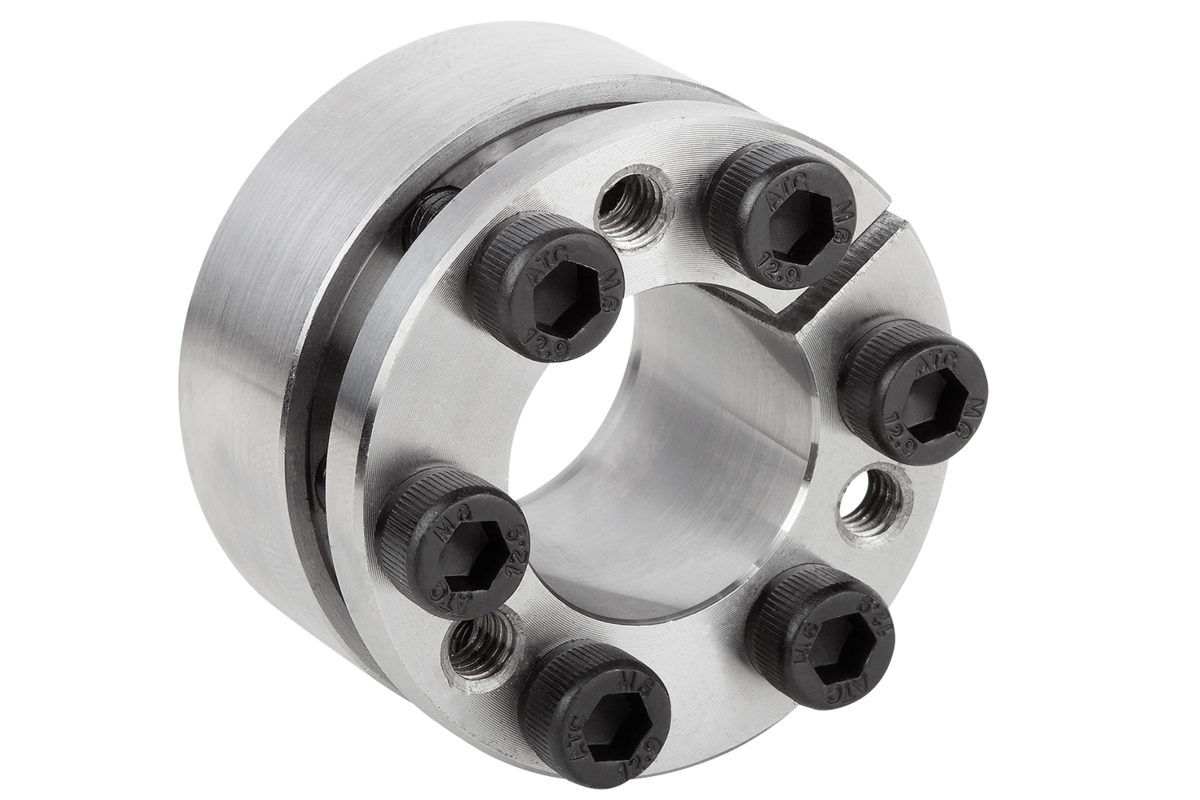

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Naturel.Nota :Bague de serrage expansible à faible largeur de montage axiale. La bague de serrage peut être noyée complètement
dans le moyeu.

- pour des diamètres d'arbre de 19 à 85 mm
- pour des couples moyens et élevés
- décalage axial minimal au cours du montage
- autocentrantMontage :Lubrifier légèrement la bague de serrage sur les surfaces coniques ainsi que sur les zones de contact entre l'arbre et la bague. Ne pas utiliser de MoS2 ni de graisse. Introduire la bague de serrage expansible dans son logement et l'enfiler sur l'arbre. Serrer les vis au couple de serrage indiqué en plusieurs étapes et en suivant une séquence croisée.

Démontage : Enlever toutes les vis et les visser dans les filetages d'extraction de la bride avant. Serrer les vis en plusieurs étapes et en suivant une séquence croisée jusqu'à ce que la bague de serrage se desserre.Tolérances :Arbre :
Tolérance recommandée h8.
État de surface Rz ≤ 16 µm.

Moyeu :
Tolérance recommandée H8.
État de surface Rz ≤ 16 µm.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23356 Bague de serrage forme E forme courte

308 kB

Aperçu des moyeux de serrage expansibles et des frettes de serrage

89,6 kB

Calcul du diamètre minimal du moyeu

179 kB

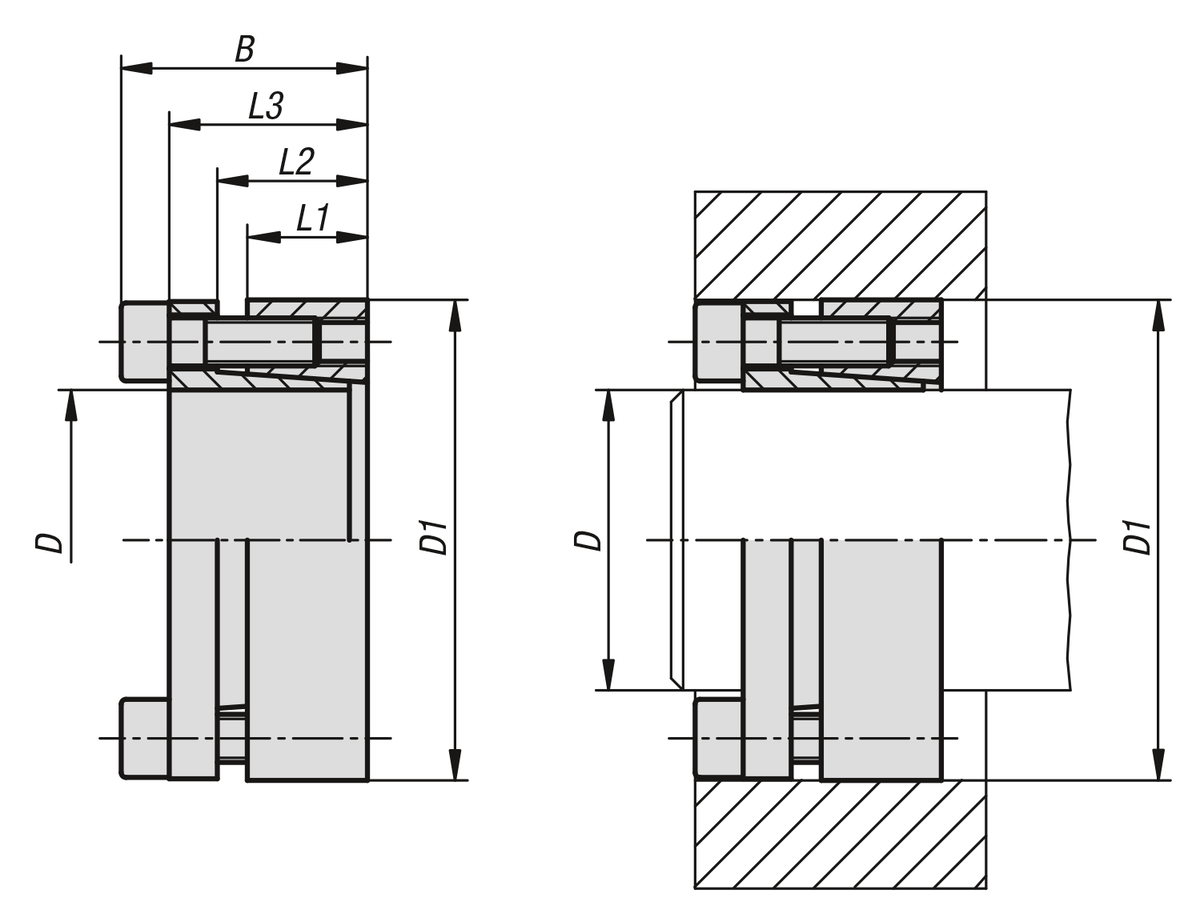

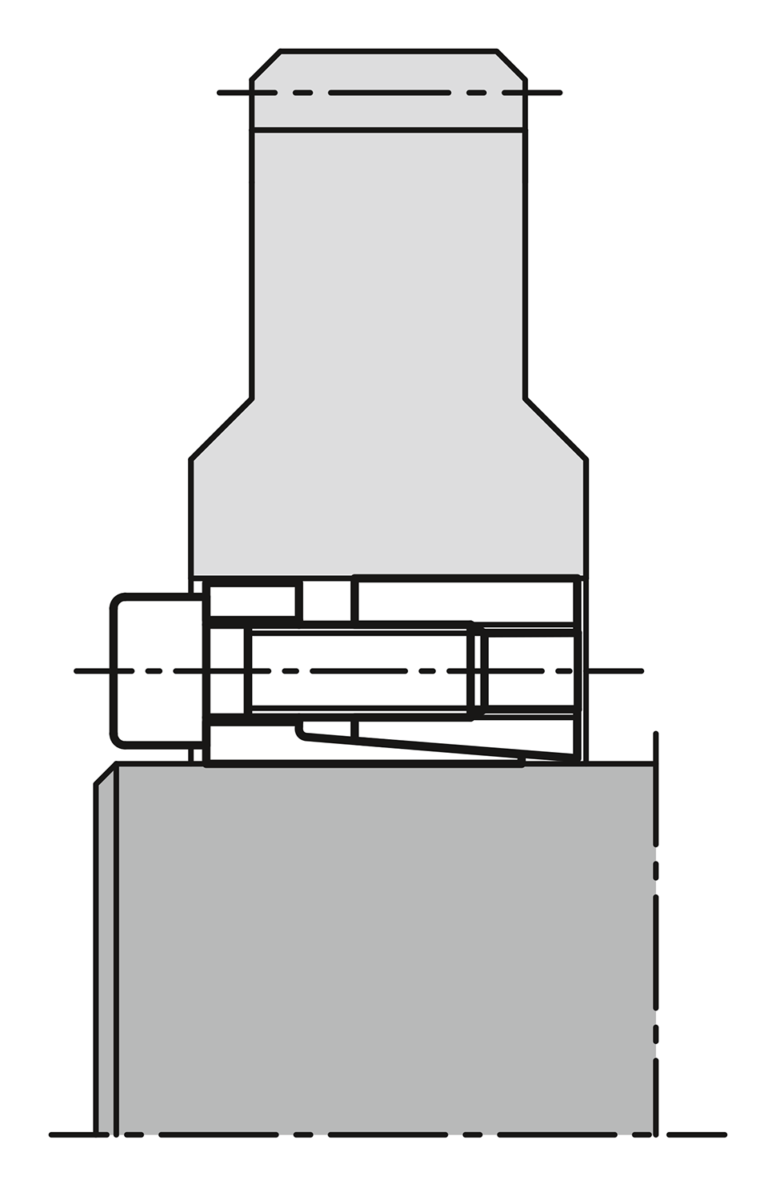

Dessins

Sélection/filtre d'articles

Référence	D	D1	B	L1	L2	L3	Couple M (Nm) Transmissible au couple de serrage MS	Force axiale F (kN) Transmissible au couple de serrage MS	Pression d'ajustement arbre P N/mm²	Pression d'ajustement moyeu P N/mm²	Nombre de vis de serrage	couple de serrage MS Nm Vis de serrage	Prix
