        Bague de serrage forme G tolérances de montage accrue

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Naturel.Nota :Bague de serrage expansible avec tolérances de montage accrue pour arbre et moyeu. Forme très mince parfaitement adaptée à une utilisation dans des endroits confinés. Auto-débloquant durant le démontage.

- pour des diamètres d'arbre de 19 à 85 mm
- pour des couples moyens et élevés
- pas de décalage axial au cours du montage
- pas autocentrant (la circularité du moyeu par rapport à l'arbre dépend uniquement de la conformité et de la longueur du guidage)Montage :Lubrifier légèrement la bague de serrage sur les surfaces coniques ainsi que sur les zones de contact entre l'arbre et la bague. Ne pas utiliser de MoS2 ni de graisse. Introduire la bague de serrage expansible dans son logement et l'enfiler sur l'arbre. Serrer les vis au couple de serrage indiqué en plusieurs étapes et en suivant une séquence croisée.

Démontage : Enlever toutes les vis et les visser dans les filetages d'extraction de la bride avant. Serrer les vis en plusieurs étapes et en suivant une séquence croisée jusqu'à ce que la bague de serrage se desserre.Tolérances :Arbre :
Tolérance recommandée h11.
État de surface Rz ≤ 16 µm.

Moyeu :
Tolérance recommandée H11.
État de surface Rz ≤ 16 µm.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23360 Bague de serrage forme G tolérances de montage accrue

335 kB

Aperçu des moyeux de serrage expansibles et des frettes de serrage

89,6 kB

Calcul du diamètre minimal du moyeu

179 kB

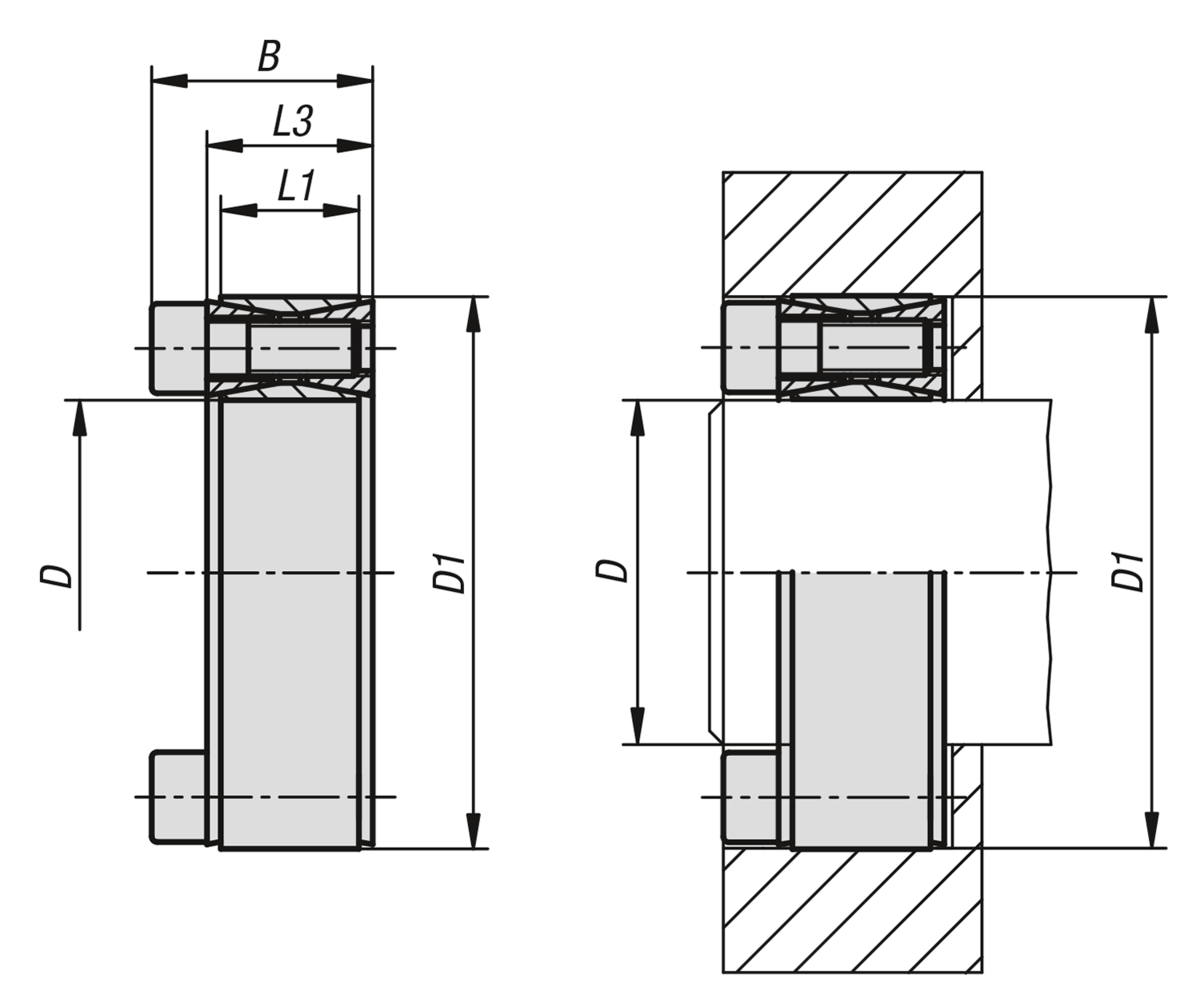

Dessins

Sélection/filtre d'articles

Référence	D	D1	B	L1	L3	Couple M (Nm) Transmissible au couple de serrage MS	Force axiale F (kN) Transmissible au couple de serrage MS	Pression d'ajustement arbre P N/mm²	Pression d'ajustement moyeu P N/mm²	Nombre de vis de serrage	couple de serrage MS Nm Vis de serrage	Prix
23360-1947	19	47	27,5	17	20	306	32	265	107	8 x M6	17	16,23 €
23360-2047	20	47	27,5	17	20	321	32	251	107	8 x M6	17	16,23 €
23360-2247	22	47	27,5	17	20	351	32	227	106	8 x M6	17	16,23 €
23360-2450	24	50	27,5	17	20	429	36	232	112	9 x M6	17	16,23 €
23360-2550	25	50	27,5	17	20	446	36	223	111	9 x M6	17	16,34 €
23360-2855	28	55	27,5	17	20	496	35	197	100	9 x M6	17	16,54 €
23360-3055	30	55	27,5	17	20	529	35	183	100	9 x M6	17	17,84 €
23360-3260	32	60	27,5	17	20	749	47	228	122	12 x M6	17	19,38 €
23360-3560	35	60	27,5	17	20	815	47	208	121	12 x M6	17	19,38 €
23360-3865	38	65	27,5	17	20	1101	58	238	139	15 x M6	17	21,82 €
23360-4065	40	65	27,5	17	20	1154	58	225	139	15 x M6	17	21,90 €
23360-4275	42	75	33,5	20	24	1768	84	266	149	12 x M8	41	23,35 €
23360-4575	45	75	33,5	20	24	1886	84	247	148	12 x M8	41	23,35 €
23360-4880	48	80	33,5	20	24	2004	83	231	138	12 x M8	41	26,03 €
23360-5080	50	80	33,5	20	24	2082	83	221	138	12 x M8	41	26,03 €
23360-5585	55	85	33,5	20	24	2656	97	233	151	14 x M8	41	28,52 €
23360-6090	60	90	33,5	20	24	2881	96	212	142	14 x M8	41	30,12 €
23360-6595	65	95	33,5	20	24	3550	109	223	153	16 x M8	41	34,13 €
23360-70110	70	110	39,5	24	28	5432	155	245	156	14 x M10	83	46,81 €
23360-75115	75	115	39,5	24	28	5795	155	228	149	14 x M10	83	50,86 €
23360-80120	80	120	39,5	24	28	6156	154	213	142	14 x M10	83	53,83 €
23360-85125	85	125	39,5	24	28	7447	175	228	155	16 x M10	83	54,93 €
