        Frette de serrage forme A

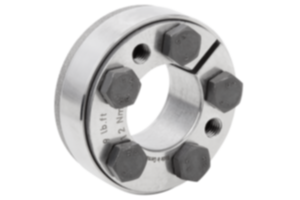

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Naturel.Nota :Frette de serrage pour le raccordement d'un moyeu sur un arbre. Ces éléments sont placés de l'extérieur sur le moyeu, exerçant ainsi une contrainte sur celui-ci par réduction de son diamètre intérieur grâce à des surfaces en biseau. Cela entraîne un ajustement serré du moyeu sur l'arbre. Ces frettes conviennent aux contraintes statiques, dynamiques et par à-coup.

- pour des couples très élevés
- pas de décalage axial arbre/moyeu au cours du montage
- autocentrantes

Modèle 23380-01-4072 avec vis haute résistance (ISO 4762).Montage :Enlever les sécurités de transport présentes. Nettoyer et lubrifier légèrement l'arbre et les diamètres intérieur et extérieur du moyeu. Ne pas utiliser de MoS2 ni de graisse. Placer la frette de serrage sur le moyeu. Ensuite, enfiler l'ensemble (frette de serrage/moyeu) sur l'arbre et le mettre dans la position souhaitée. Serrer légèrement les vis de serrage dans l'ordre. Puis serrer les vis de serrage dans l'ordre à l'aide d'une clé dynamométrique en effectuant plusieurs passages jusqu'à atteindre le moment de serrage MS indiqué.
1er passage env. 33 % de MS
2e passage env. 66 % de MS
3e passage 100 % de MS

Démontage : Desserrer toutes les vis dans l'ordre et par étapes mais ne pas les extraire complètement du filetage. La frette de serrage se débloque généralement d'elle-même.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23380 Frette de serrage forme A

341 kB

Aperçu des moyeux de serrage expansibles et des frettes de serrage

89,6 kB

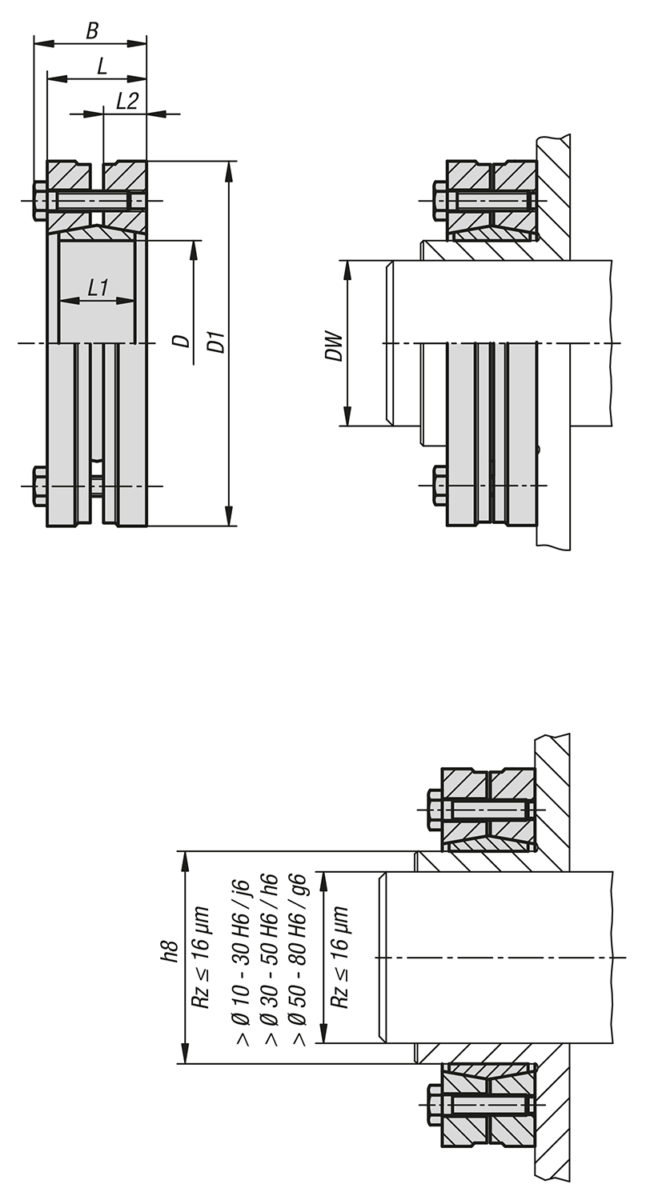

Dessins

Sélection/filtre d'articles

Référence	Couple M (Nm) Transmissible au couple de serrage MS	Force axiale F (kN) Transmissible au couple de serrage MS	Pression d'ajustement moyeu P N/mm²	Nombre de vis de serrage	couple de serrage MS Nm Vis de serrage	Prix
23380-1437	30/37/48	8/8/10	278	3 x M4	2,4	25,48 €
23380-1641	70/90/110	15/18/20	336	4 x M5	4	25,73 €
23380-1844	90/100/120	16/18/20	299	4 x M5	4	27,34 €
23380-2046	110/140/160	20/22/24	336	5 x M5	4	27,34 €
23380-2150	200/230/260	31/34/37	384	6 x M5	5	29,31 €
23380-2450	240/270/300	32/35/38	336	6 x M5	5	29,31 €
23380-3052	350/400/440	38/41/43	261	7 x M5	5	Sur demande
23380-3672	590/690/700	53/58/58	303	5 x M6	12	37,75 €
23380-3872	700/770/780	62/65/63	295	6 x M6	12	38,05 €
23380-4072	720/730/790	61/59/62	310	6 x M6	12	40,93 €
23380-4480	800/1000/1050	63/73/76	312	7 x M6	12	44,41 €
23380-4880	900/1050/1200	65/72/78	260	7 x M6	12	46,35 €
23380-5090	1350/1500/1700	89/96/103	314	8 x M6	12	55,14 €
23380-55100	1300/1550/1800	78/87/96	248	8 x M6	12	66,19 €
23380-62110	2400/2650/2800	126/133/136	330	12 x M6	12	67,90 €
23380-68115	1900/2250/2850	95/104/121	245	10 x M6	12	72,54 €
23380-75138	2650/3300/4050	121/139/158	277	7 x M8	30	90,90 €
23380-80145	3200/3900/4600	126/143/160	259	7 x M8	30	95,95 €

Référence	D	D1	DW	B	L	L1	L2	Prix
23380-1437	14	37	10/11/12	14,8	12	9	5	25,48 €
23380-1641	16	41	12/13/14	18,5	15	12	6,25	25,73 €
23380-1844	18	44	14/15/16	18,5	15	12	6,25	27,34 €
23380-2046	20	46	15/16/17	21	17,5	12	7	27,34 €
23380-2150	21	50	16/17/18	22,5	19	15	8	29,31 €
23380-2450	24	50	19/20/21	22,5	19	15	8	29,31 €
23380-3052	30	52	24/25/26	26	22,5	18	9,5	Sur demande
23380-3672	36	72	28/30/31	27,5	23,5	18	10	37,75 €
23380-3872	38	72	29/30/31	30	26	21	10,5	38,05 €
23380-4072	40	72	30/31/32	28,5	24,5	19	10,5	40,93 €
23380-4480	44	80	32/35/36	30	26	20	11	44,41 €
23380-4880	48	80	36/38/40	30	26	22	11	46,35 €
23380-5090	50	90	38/40/42	31,5	27,5	22,5	12	55,14 €
23380-55100	55	100	42/45/48	34,5	30,5	23	13	66,19 €
23380-62110	62	110	48/50/52	34,5	30,5	23	13	67,90 €
23380-68115	68	115	50/55/60	34,5	30,5	23,5	13	72,54 €
23380-75138	75	138	55/60/65	37,8	32,5	25	14	90,90 €
23380-80145	80	145	60/65/70	37,8	32,5	25	14	95,95 €
