Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier.
Joint en en caoutchouc nitrile.
Finition :Surfaces latérales rectifiées.Nota :Paliers haute précision précontraints avec angle d'appui de 60°. Les paliers acceptent aussi bien des forces radiales qu'axiales dans les deux directions. Grâce à leur précontrainte, les roulements à billes à contact oblique assurent une grande rigidité, une bonne concentricité et un positionnement précis des outils ainsi que la répétabilité.

Le joint à faible friction intégré protège efficacement le palier contre les impuretés, garantissant ainsi une sécurité de fonctionnement élevée et une durée d'utilisation longue.

Le coefficient de frottement du palier Mrl mentionné est une valeur indicative.

Le couple d'inertie correspond à celui de la bague intérieure tournante.

Les vitesses de rotation limites sont valables pour l'état graissé.
Données techniques :Tous les paliers sont livrés prêts à installer avec de la graisse de type KE2P-35 conforme à la norme DIN 51825.

Les tolérances du boîtier et de l'arbre correspondent aux classes de tolérance de circularité IT2 et de perpendicularité IT4.
Utilisation :Pour le support d'entraînements à vis.Plage de température :-30 °C jusqu’à +120 °C.Montage :Le montage des broches requiert l'utilisation d'écrous de précision.

Serrer les écrous de précision lors du montage avec un couple deux fois supérieur, les desserrer légèrement et les resserrer au couple prescrit afin d'égaliser les effets de tassement éventuels.

Serrer les vis de fixation tout en alignant le moyeu jusqu'à max. 70 % de la limite élastique.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 23806-01_A Roulement à billes axial en acier à double rangée, avec bride, forme A 256 kB

Dessins

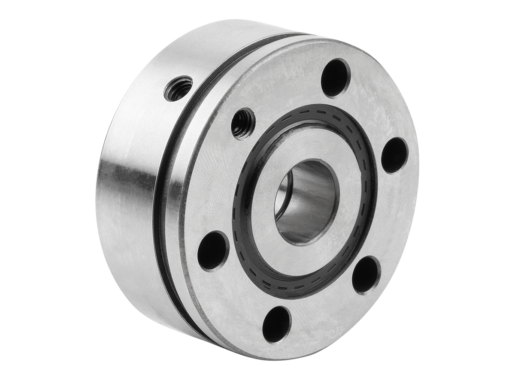

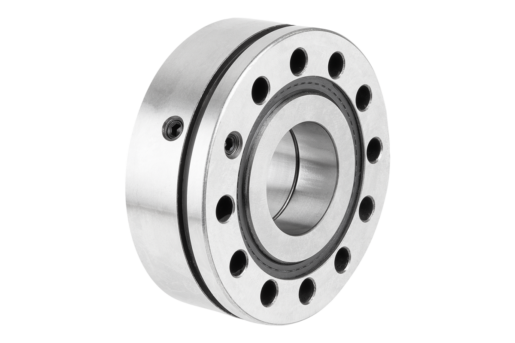

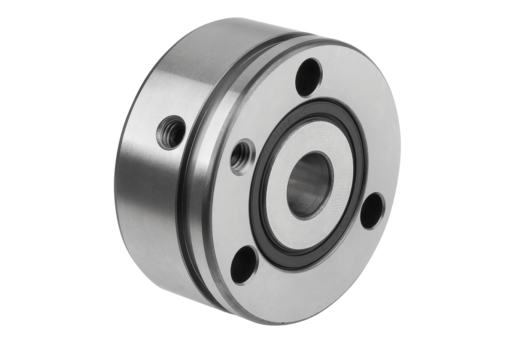

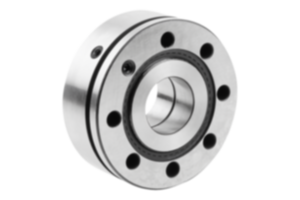

Roulement à billes axial en acier à double rangée, avec bride, forme A

Sélection/filtre d'articles

RéférenceDésignationFinitionFormeBB1B2D

D1D2D3D4D5RR1αβMCouple de serrage
écrou de précision
Nm
Vitesse de
rotation limite
en tr/min
CAOAcc.PrixCommander
23806-01-1012055251255-2RSà double rangéeA25 -0,2531712-0,00555-0,0125-6,6420,30,660°120°M683800 186,16 €
Référence

DésignationCharge de
base statique
N
Charge de
base dynamique
N
Rigidité
axiale
N/µm
Rigidité au basculement
Nm/mrad
Couple de rotation du palier
Nm
Couple
d'inertie
Kg.cm²
Planéité
μm
Jeu radial
du palier
Dimension
alésage
μm
Dimension
diamètre extérieur
μm
Dimension
largeur
μm
CAOAcc.PrixCommander
23806-01-1012055251255-2RS2470016900375500,160,0682,0précontraint0-50-100-250 186,16 €
