Description de l'article/illustrations du produit

DescriptionMatière :Bague intérieure, baguée extérieure et éléments roulants en acier à roulements.
Cage en polyamide renforcé de fibres de verre.
Finition :Bague libre NU.
Bague épaulée NJ.
Nota :Les roulements à rouleaux cylindriques prennent en charge des contraintes radiales élevées. Les bagues sont autoportantes. Le montage des éléments du roulement peut par conséquent se faire séparément. Les deux bagues du roulement peuvent ainsi adaptées fixement. Les roulements sont livrés sans étanchéité. Ils peuvent être lubrifiés à la graisse ou à l'huile côté frontal. Adaptés pour les vitesses élevées.

Les exécutions NU sont equipées de bagues lisses et prennent uniquement en charge les forces radiales. La bague extérieure a deux bords, la bague intérieure est sans bord. Les bagues intérieure et extérieure peuvent être décalées de la valeur S dans les deux directions.

Les exécutions NJ sont équipées de bagues d'appui et absorbent, outre les forces radiales, également les forces axiales. La bague extérieure à deux bords, la bague intérieure en a un. Les bagues extérieure et intérieure peuvent être décalées dans une direction de la valeur S.

Les tolérances dimensionnelles et de fonctionnement sont conformes à la classe de tolérance PN selon DIN 620. Le jeu radial correspond au jeu CN selon DIN 620-4. Ces classes de tolérances sont des tolérances standard et bien adaptées à la plupart des applications.
Plage de température :-30 °C jusqu’à +120 °C.Sur demande :Autres dimensions et exécutions.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 23820 Roulement à rouleaux cylindriques FAG à cage 476 kB

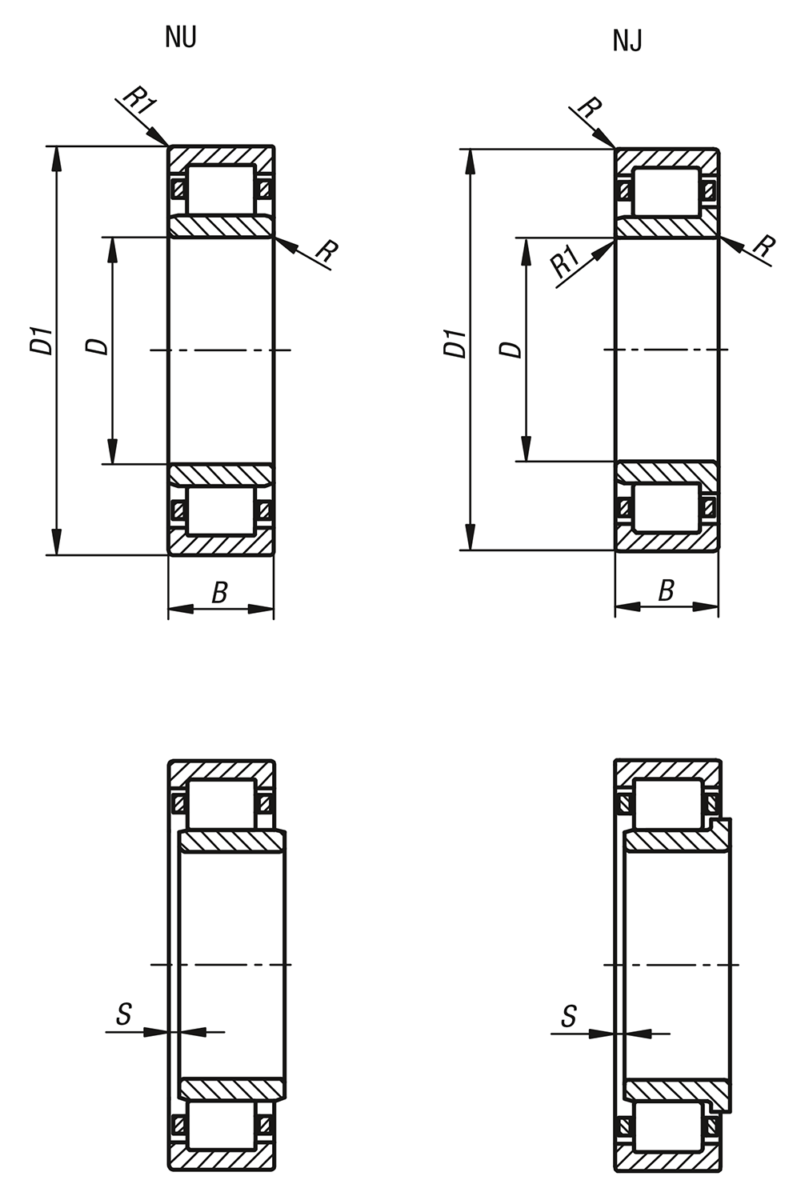

Dessins

Roulement à rouleaux cylindriques FAG à cage

Sélection/filtre d'articles

RéférenceDésignationFinition

DD1BR min.R1 min.SCharge de
base dynamique
N
Charge de
base statique
N
Vitesse de
rotation limite
en tr/min
CAOAcc.PrixCommander
23820-001503511NU-202-E-TVP2Bague libre NU1535110,60,31,6151001040022000 37,23 €
23820-101503511NJ-202-E-TVP2Bague épaulée NJ1535110,60,31,6151001040022000 39,84 €
23820-001704012NU-203-E-TVP2Bague libre NU1740120,60,31,2208001460018000 37,91 €
23820-101704012NJ-203-E-TVP2Bague épaulée NJ1740120,60,31,2208001460018000 41,04 €
23820-002004714NU-204-E-TVP2Bague libre NU20471410,60,8325002470016000 38,88 €
23820-102004714NJ-204-E-TVP2Bague épaulée NJ20471410,61325002470016000 43,56 €
23820-002505215NU-205-E-TVP2Bague libre NU25521510,61,3345002750015000 44,15 €
23820-102505215NJ-205-E-TVP2Bague épaulée NJ25521510,61,2345002750015000 46,68 €
23820-003006216NU-206-E-TVP2Bague libre NU30621610,61,5450003600012000 48,80 €
23820-103006216NJ-206-E-TVP2Bague épaulée NJ30621610,61,5450003600012000 51,80 €
23820-003507217NU-207-E-TVP2Bague libre NU3572171,10,60,7580004850010000 57,28 €
23820-103507217NJ-207-E-TVP2Bague épaulée NJ3572171,10,60,7580004850010000 62,77 €
23820-004008018NU-208-E-TVP2Bague libre NU4080181,11,1163000530009000 62,34 €
23820-104008018NJ-208-E-TVP2Bague épaulée NJ4080181,11,1163000530009000 72,60 €
23820-004508519NU-209-E-TVP2Bague libre NU4585191,11,1172000630008500 71,65 €
23820-104508519NJ-209-E-TVP2Bague épaulée NJ4585191,11,11,972000630008500 78,64 €
23820-005009020NU-210-E-TVP2Bague libre NU5090201,11,11,375000690008000 79,11 €
23820-105009020NJ-210-E-TVP2Bague épaulée NJ5090201,11,11,375000690008000 85,65 €
