        Butée à billes à simple effet

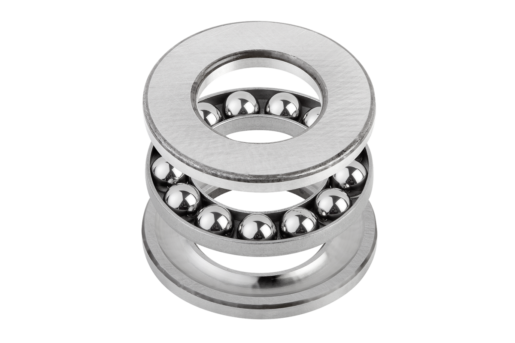

Description de l'article/illustrations du produit

DescriptionMatière :Bague extérieure, bague intérieure et billes en acier à roulements.
Cage en acier.Nota :Les butées axiales à simple effet prennent en charge des contraintes axiales élevées, mais ne doivent pas subir de contraintes radiales.

Les butées ne sont pas autoportantes. Le montage des éléments de la butée peut par conséquent se faire séparément.

Les dimensions principales des butées axiales à billes à simple effet sont conformes à la norme ISO 104 et DIN 711. Les tolérances dimensionnelles et de fonctionnement correspondent à la classe de tolérance PN selon DIN 620. Ces classes de tolérance sont des tolérances standard et sont adaptées à la plupart des applications.Plage de température :-30 °C jusqu’à +150 °C.Sur demande :Autres dimensions et exécutions.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23830 Butée à billes à simple effet

492 kB

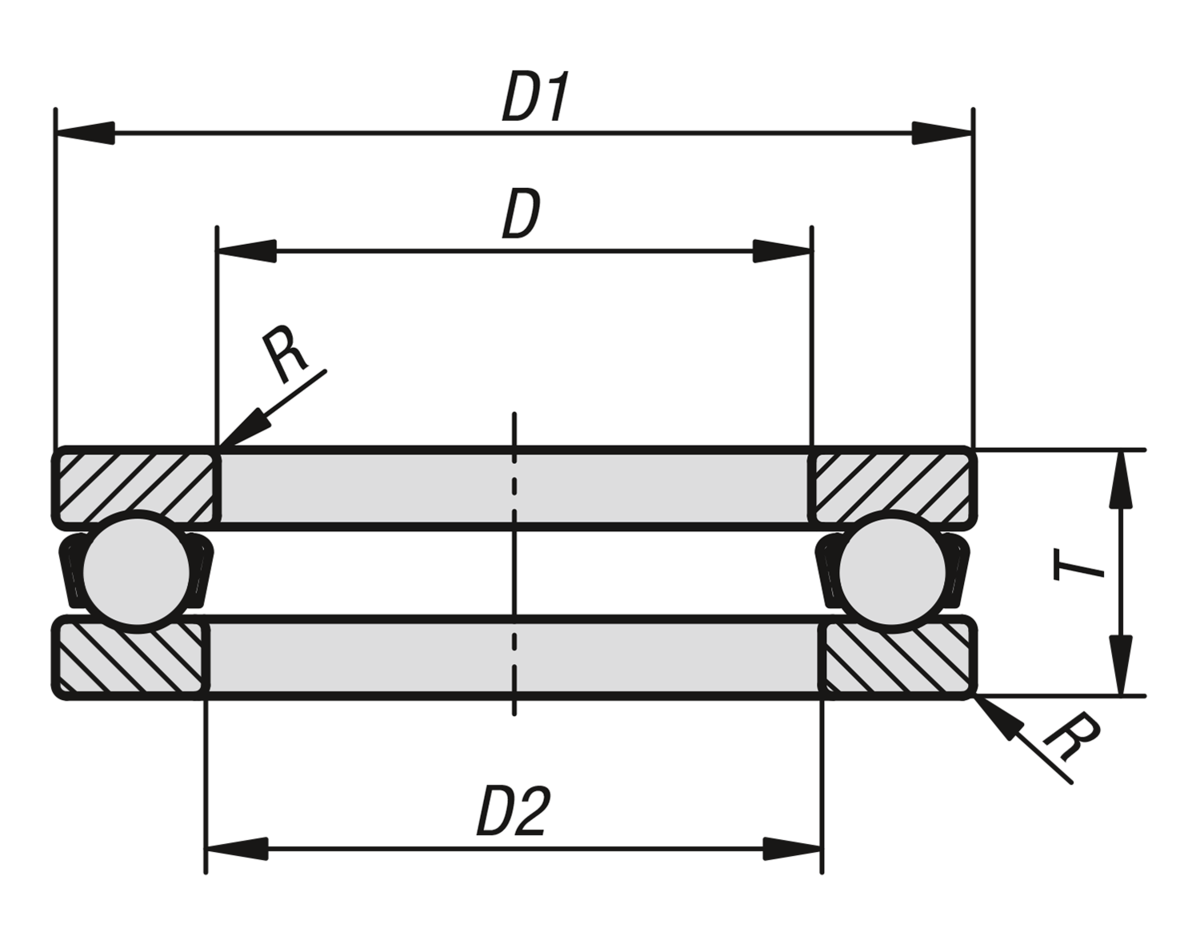

Dessins

Sélection/filtre d'articles

Référence	Désignation	D	D1	D2	T	R min.	Charge de base dynamique N	Charge de base statique N	Vitesse de rotation limite en tr/min	Prix
23830-01002409	51100	10	24	11	9	0,3	10000	14000	13000	22,41 €
23830-01202609	51101	12	26	13	9	0,3	10400	15300	13000	22,50 €
23830-01202811	51201	12	28	14	11	0,6	13200	19000	10000	27,95 €
23830-01502809	51102	15	28	16	9	0,3	10600	16600	12000	22,57 €
23830-01503212	51202	15	32	17	12	0,6	16600	25000	9000	28,11 €
23830-01703009	51103	17	30	18	9	0,3	11400	19600	11000	22,76 €
23830-01703512	51203	17	35	19	12	0,6	17300	27500	8500	28,44 €
23830-02003510	51104	20	35	21	10	0,3	15000	26500	9500	22,83 €
23830-02004014	51204	20	40	22	14	0,6	22400	37500	7500	29,87 €
23830-02504211	51105	25	42	26	11	0,6	18000	35500	9000	24,89 €
23830-02504715	51205	25	47	27	15	0,6	28000	50000	6700	33,26 €
23830-03004711	51106	30	47	32	11	0,6	19000	40000	8000	26,69 €
23830-03005216	51206	30	52	32	16	0,6	25000	46500	6300	37,64 €
23830-03505212	51107	35	52	37	12	0,6	20000	46500	7500	28,37 €
23830-03506218	51207	35	62	37	18	1	35500	67000	5300	46,38 €
23830-04006013	51108	40	60	42	13	0,6	27000	63000	6300	34,31 €
23830-04006819	51208	40	68	42	19	1	46500	98000	4800	52,13 €
23830-04506514	51109	45	65	47	14	0,6	28000	69500	6000	39,07 €
23830-04507320	51209	45	73	47	20	1	39000	80000	4800	57,54 €
23830-05007014	51110	50	70	52	14	0,6	29000	75000	5600	42,42 €
23830-05007822	51210	50	78	52	22	1	50000	106000	4300	63,74 €
