        Palier applique

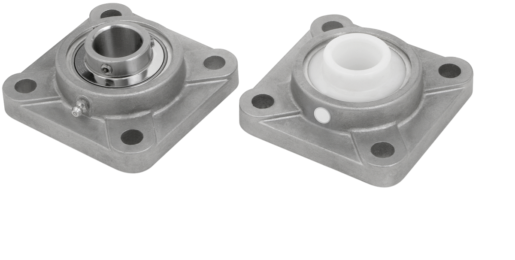

Description de l'article/illustrations du produit

DescriptionMatière :Corps 1.4301.
Palier inox 1.4112.
Palier lisse POM. Finition :Palier lisse blanc.
Pièces en inox naturel. Nota :Ces paliers à semelle en acier inoxydable ont les mêmes dimensions que les paliers standard des principaux fabricants et peuvent donc être utilisés ou remplacés dans des systèmes déjà existants.

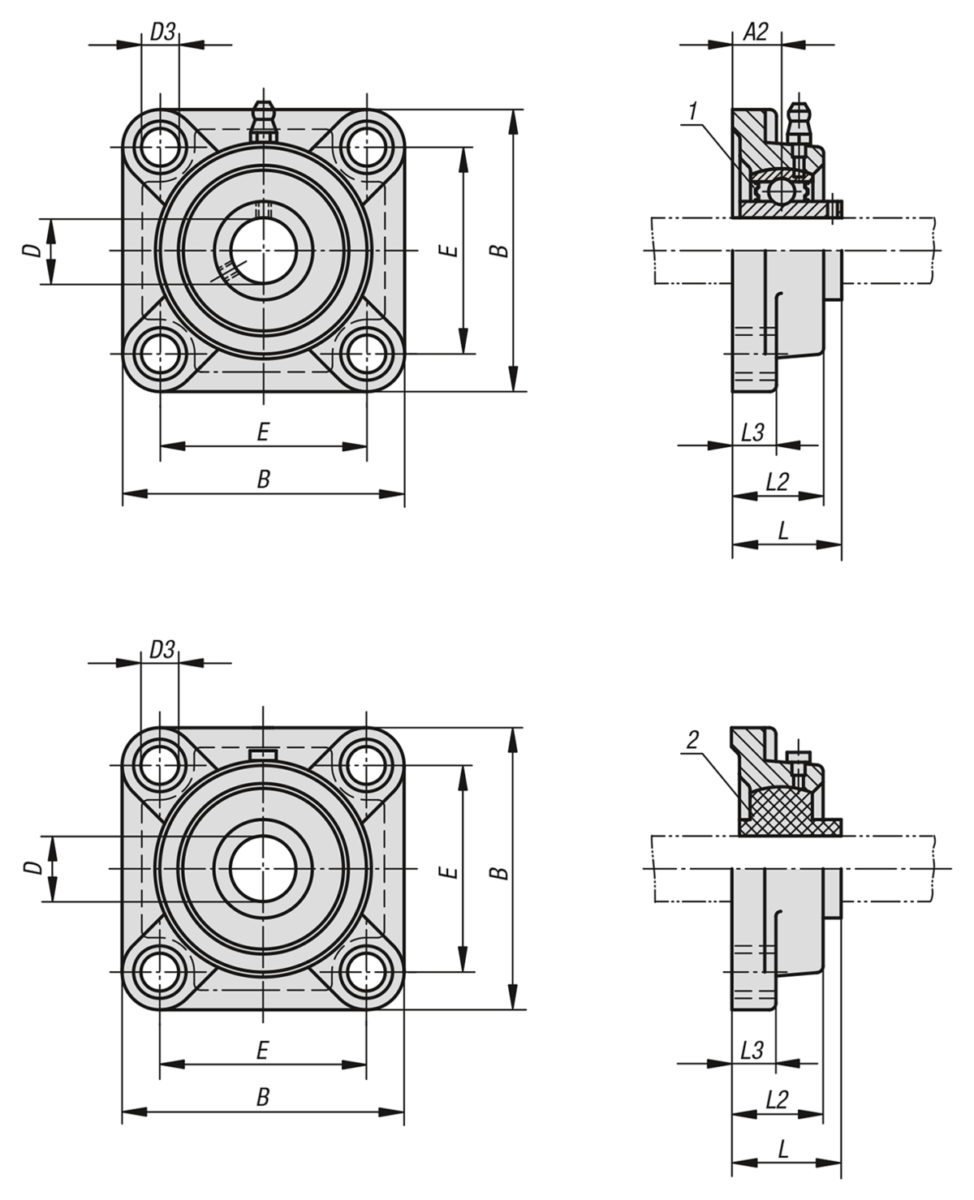

Indication de dessin :

1) roulement à bille
2) palier lisse

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 24242-01 Palier applique

217 kB

Remarques générales concernant l‘utilisation de paliers en matériaux polymères et Inox

75,8 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Matière de composant	Boîtier	D	B	E	D3	L	L2	L3	A2	Prix
24242-01-12201	acier inoxydable	201	12	86	64	64	33,2	25,7	12	14,9	58,92 €
24242-01-15202	acier inoxydable	202	15	86	64	64	33,2	25,7	12	14,9	56,39 €
24242-01-20204	acier inoxydable	204	20	86	64	64	33,2	25,7	12	14,9	49,93 €
24242-01-25205	acier inoxydable	205	25	95	70	70	35,5	27,3	14	15,8	60,97 €
24242-01-30206	acier inoxydable	206	30	108	83	83	40,1	30,7	14	17,9	80,41 €
24242-01-35207	acier inoxydable	207	35	117	92	92	44,4	34	14,3	19	99,44 €
24242-01-40208	acier inoxydable	208	40	130	102	102	51,2	36	14,3	21	114,15 €
24242-01-112201	POM	201	12	86	64	64	33,2	25,7	12	-	58,92 €
24242-01-115202	POM	202	15	86	64	64	33,2	25,7	12	-	56,39 €
24242-01-120204	POM	204	20	86	64	64	33,2	25,7	12	-	49,93 €
24242-01-125205	POM	205	25	95	70	70	35,5	27,3	14	-	60,97 €
24242-01-130206	POM	206	30	108	83	83	40,1	30,7	14	-	80,41 €
24242-01-135207	POM	207	35	117	92	92	44,4	34	14,3	-	99,44 €
24242-01-140208	POM	208	40	130	102	102	51,2	36	14,3	-	114,15 €
