        Vérins de nivellement

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.7225 ou
Inox 1.4305 (correspond à AISI 303).Finition :Version standard galvanisée, passivée bleue.
Finition inox naturelNota :Les vérins de nivellement sont utilisés pour la mise en place et l'alignement de moteurs, de modules, d'éléments de motorisation et de lignes de production. Ils se caractérisent par leur plage de réglage importante, comprise entre 15 et 40 mm. Autres tailles disponibles sur demande.
La charge statique supplémentaire F1 est obtenue après déduction de la force de précontrainte (vis 8.8, µ m = 0,125) de la charge totale F.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 27700 Vérins de nivellement

209 kB

Dessins

Sélection/filtre d'articles

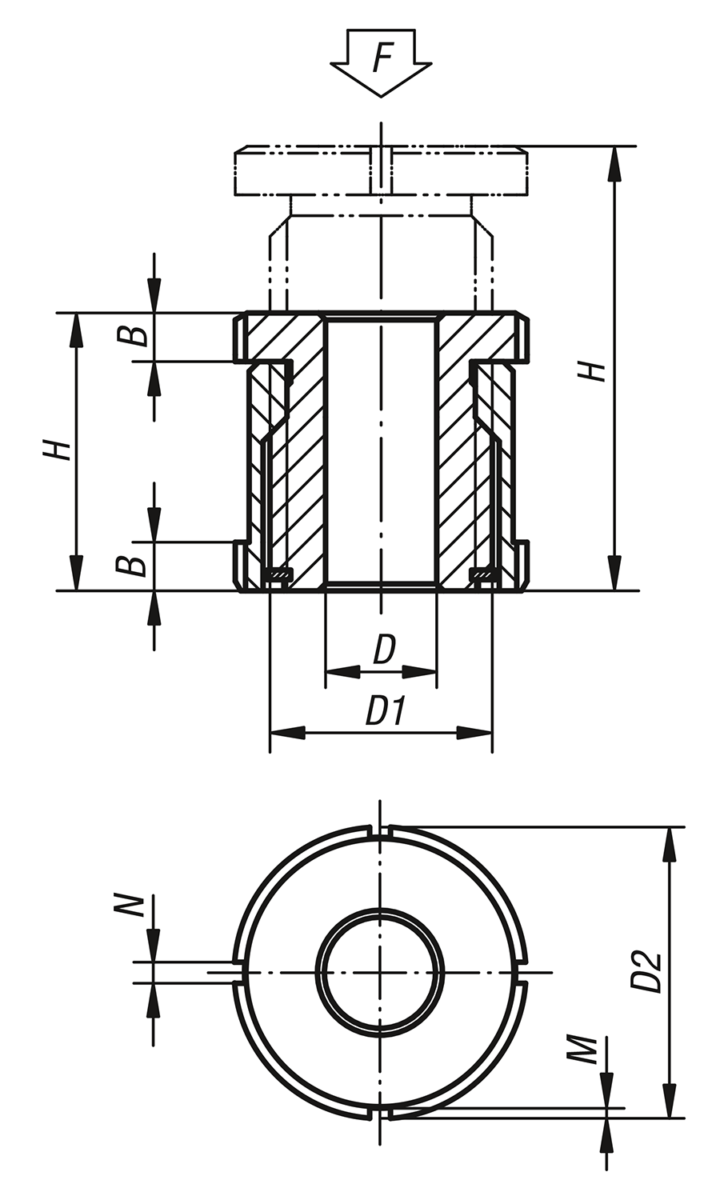

Référence	Matière du corps de base	D	pour vis	D1	D2	H min.	H max.	B	N	M	F kN	F1 kN	Prix
27700-01504	acier de traitement	4,5	M4	M15x1	25	28	43	5	4	2	40	36	37,23 €
27700-01505	acier de traitement	5,5	M5	M15x1	25	28	43	5	4	2	40	33,4	37,23 €
27700-01506	acier de traitement	6,6	M6	M15x1	25	28	43	5	4	2	40	30,7	37,23 €
27700-02006	acier de traitement	6,6	M6	M20x1	32	35	55	6	4	2	65	55,7	40,82 €
27700-02008	acier de traitement	9	M8	M20x1	32	35	55	6	4	2	65	48	40,82 €
27700-02010	acier de traitement	11	M10	M20x1	32	35	55	6	4	2	65	37,9	40,82 €
27700-02510	acier de traitement	11	M10	M30x1,5	45	42	67	7	5	2	120	92,9	43,16 €
27700-02512	acier de traitement	13,5	M12	M30x1,5	45	42	67	7	5	2	120	80,4	43,16 €
27700-02516	acier de traitement	17,5	M16	M30x1,5	45	42	67	7	5	2	120	45,5	43,16 €
27700-03216	acier de traitement	17,5	M16	M40x1,5	58	54	86	9	6	2,5	210	136	51,43 €
27700-03220	acier de traitement	22	M20	M40x1,5	58	54	86	9	6	2,5	210	90	51,43 €
27700-03224	acier de traitement	26	M24	M40x1,5	58	54	86	9	6	2,5	210	37	51,43 €
27700-04020	acier de traitement	22	M20	M50x1,5	70	66	106	11	6	2,5	330	210	102,31 €
27700-04024	acier de traitement	26	M24	M50x1,5	70	66	106	11	6	2,5	330	157	98,36 €
27700-04030	acier de traitement	33	M30	M50x1,5	70	66	106	11	6	2,5	330	53	98,36 €
27700-015041	acier inoxydable	4,5	M4	M15x1	25	28	43	5	4	2	27,1	24,14	59,66 €
27700-015051	acier inoxydable	5,5	M5	M15x1	25	28	43	5	4	2	27,1	22,24	59,66 €
27700-015061	acier inoxydable	6,6	M6	M15x1	25	28	43	5	4	2	27,1	20,26	59,66 €
27700-020061	acier inoxydable	6,6	M6	M20x1	32	35	55	6	4	2	43,4	36,56	69,58 €
27700-020081	acier inoxydable	9	M8	M20x1	32	35	55	6	4	2	43,4	30,86	69,58 €
27700-020101	acier inoxydable	11	M10	M20x1	32	35	55	6	4	2	43,4	23,41	69,58 €
27700-025101	acier inoxydable	11	M10	M30x1,5	45	42	67	7	5	2	84	64,01	81,28 €
27700-025121	acier inoxydable	13,5	M12	M30x1,5	45	42	67	7	5	2	84	54,82	81,28 €
27700-025161	acier inoxydable	17,5	M16	M30x1,5	45	42	67	7	5	2	84	28,9	81,28 €
27700-032161	acier inoxydable	17,5	M16	M40x1,5	58	54	86	9	6	2,5	148	92,9	100,94 €
27700-032201	acier inoxydable	22	M20	M40x1,5	58	54	86	9	6	2,5	148	59,08	100,94 €
27700-032241	acier inoxydable	26	M24	M40x1,5	58	54	86	9	6	2,5	148	20,3	100,94 €
27700-040201	acier inoxydable	22	M20	M50x1,5	70	66	106	11	6	2,5	225	136,08	178,10 €
27700-040241	acier inoxydable	26	M24	M50x1,5	70	66	106	11	6	2,5	225	97,3	178,10 €
27700-040301	acier inoxydable	33	M30	M50x1,5	70	66	106	11	6	2,5	225	20,6	178,10 €
