        Charnière en plastique avec insert

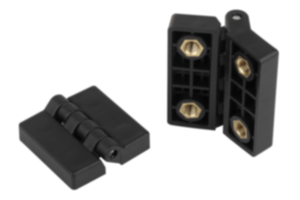

Description de l'article/illustrations du produit

DescriptionMatière :Thermoplastique renforcé de fibre de verre.
Axe acier.
Insert laiton.Finition :Charnière noire.
Axe zingué.Nota :Les valeurs de charge admissible indiquées sont des valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.

Les valeurs de charge admissible ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.

Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 27880 Charnière en plastique avec insert

151 kB

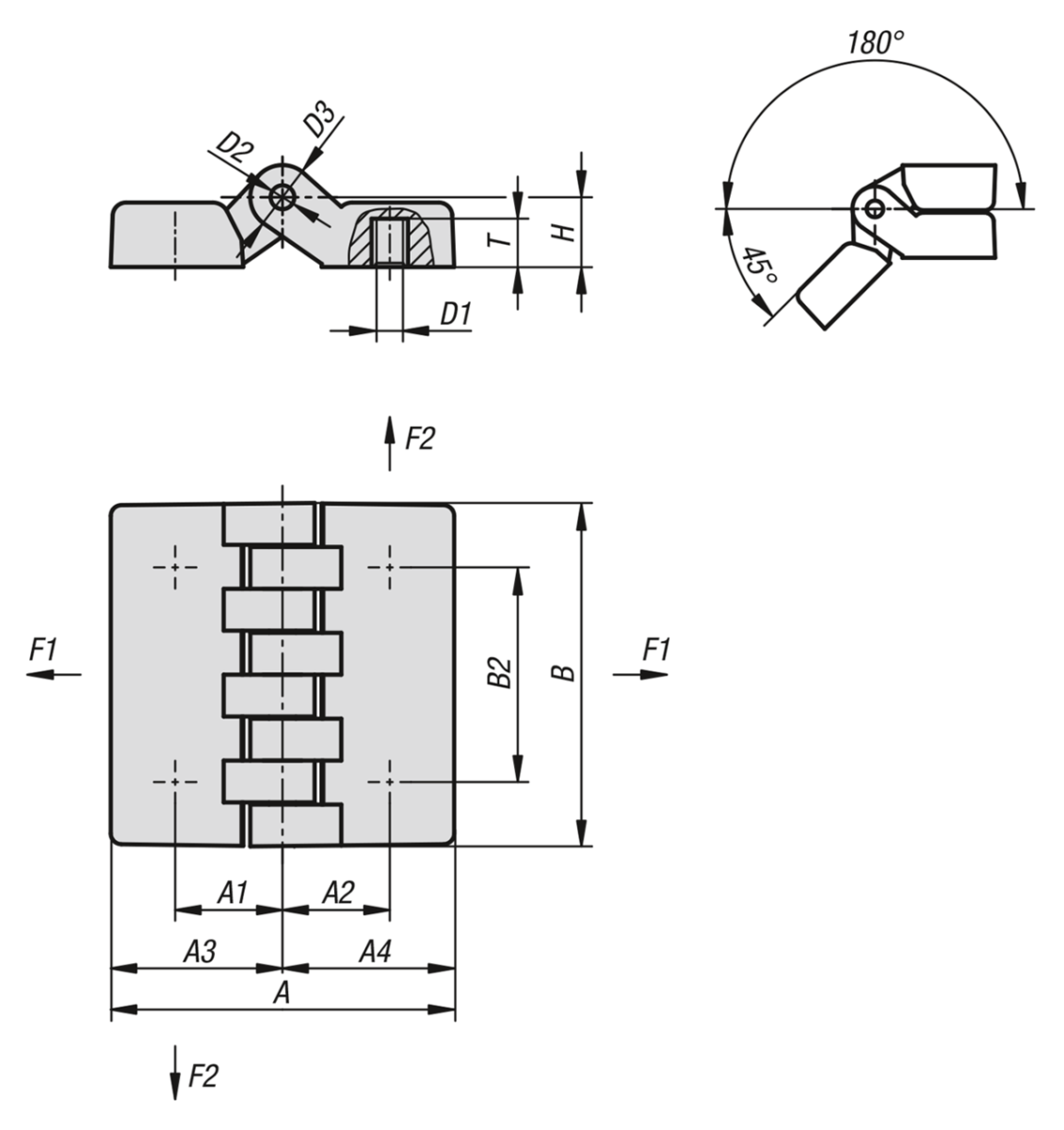

Dessins

Sélection/filtre d'articles

Référence	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	T	F1 N	F2 N	Prix
27880-05241515	48	15	15	24	24	48	30	M5	5	10	10,5	7	2000	1370	6,78 €
27880-06241515	48	15	15	24	24	48	30	M6	5	10	10,5	7	2000	1370	8,50 €
27880-06322020	64	20	20	32	32	64	40	M6	5	12	13	9	4100	1800	11,35 €
27880-08322020	64	20	20	32	32	64	40	M8	5	12	13	9	4100	1800	11,35 €
27880-08483232	95	31,5	31,5	47,5	47,5	95	60	M8	8	18	19	13	2450	2650	21,12 €
27880-10483232	95	31,5	31,5	47,5	47,5	95	60	M10	8	18	19	13	2450	2650	21,12 €
