        Charnière en plastique avec insert et vis de fixation

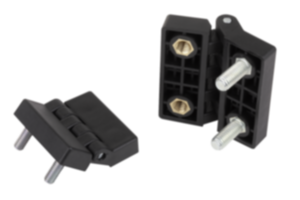

Description de l'article/illustrations du produit

DescriptionMatière :Thermoplastique renforcé de fibre de verre.
Axe acier.
Insert laiton.Finition :Charnière noire.
Axe zingué.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 27884 Charnière en plastique avec insert et vis de fixation

158 kB

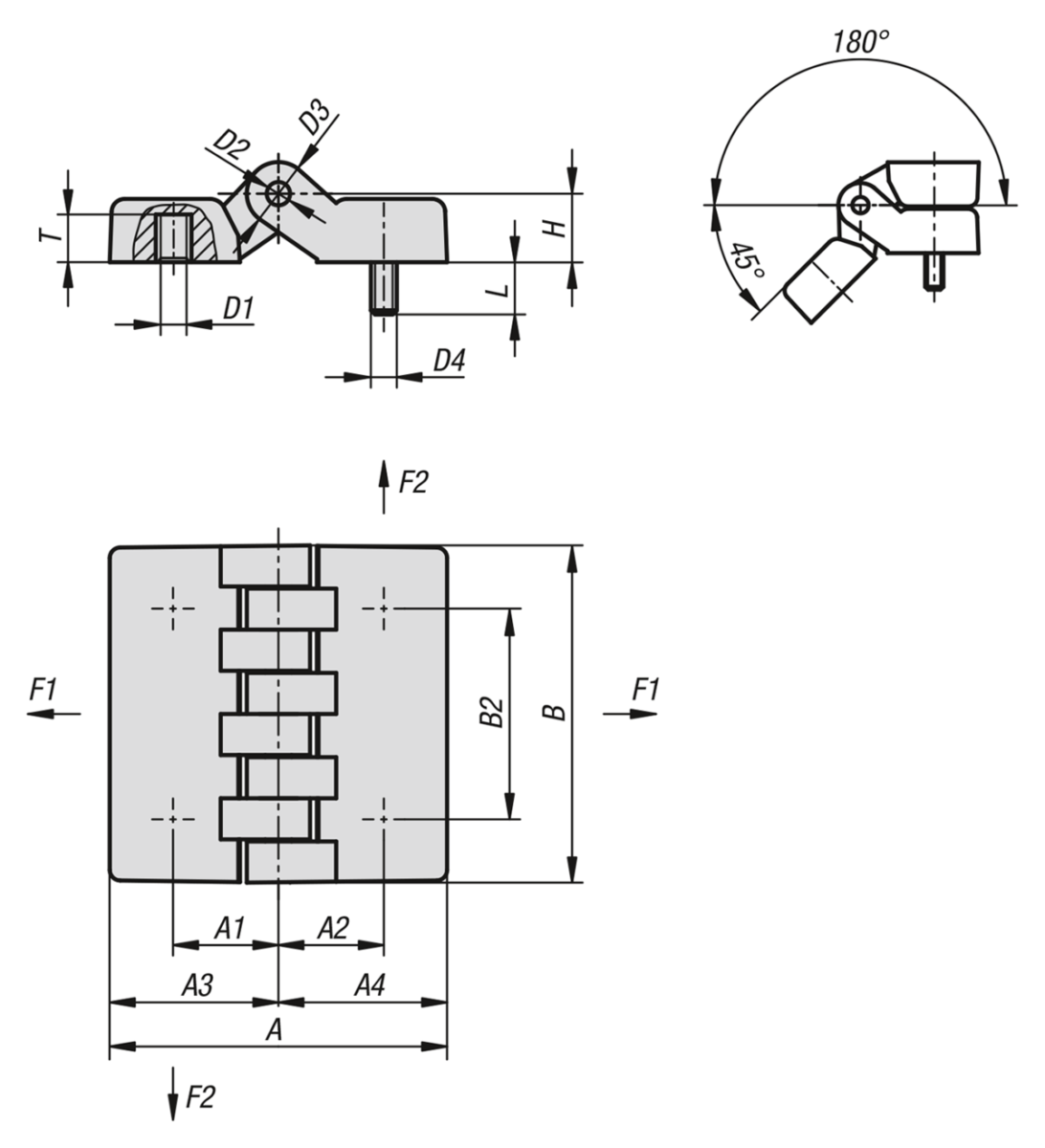

Dessins

Sélection/filtre d'articles

Référence	A	A1	A2	A3	A4	B	B2	D1	D2	D3	D4	H	L	T	F1 N	F2 N	Prix
27884-05241515	48	15	15	24	24	48	30	M5	5	10	M5	10,5	15	7	1850	1350	7,33 €
27884-06241515	48	15	15	24	24	48	30	M6	5	10	M6	10,5	15	7	1850	1350	7,33 €
27884-06322020	64	20	20	32	32	64	40	M6	5	12	M6	13	20	9	4000	1600	9,38 €
27884-08322020	64	20	20	32	32	64	40	M8	5	12	M8	13	20	9	4000	1600	9,38 €
27884-08483232	95	31,5	31,5	47,5	47,5	95	60	M8	8	18	M8	19	20	13	3100	1400	15,21 €
27884-10483232	95	31,5	31,5	47,5	47,5	95	60	M10	8	18	M10	19	20	13	3100	1400	15,21 €
