- Relier deux composants fixes mobiles l'un par rapport à l'autre
- Domaines d'application : construction de machines, fabrication de meubles, portes, trappes, capots
- Matériau : acier profilé soudable
Description
Matière

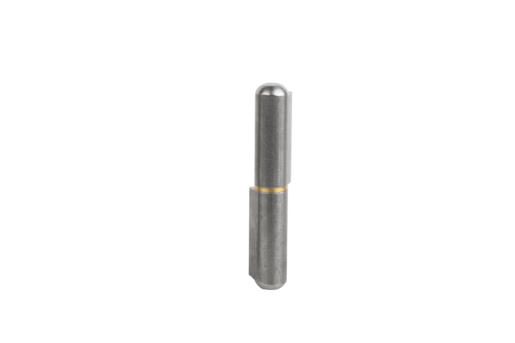

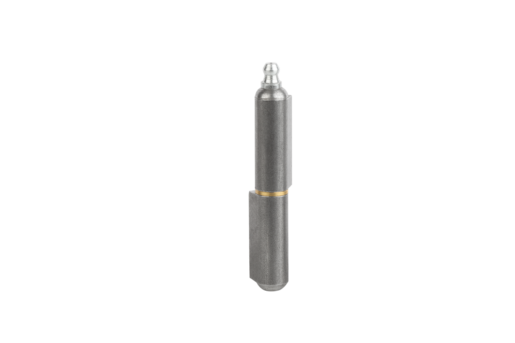

Charnière acier.
Rondelle intermédiaire, laiton.
Axe, laiton ou acier.
Rondelle intermédiaire, laiton.
Axe, laiton ou acier.
Finition
Acier inox naturel.
Nota
Les charnières sont composées d'acier profilé soudable.
Le doigt est fixé fermement dans la moitié inférieure de charnière.
Les différentes qualités d'acier des soudures et l'axe sur lequel les rouleaux sont fixés doivent être équivalentes ou supérieures à :
S235JR+AR suivant EN 10025-2:2004–10
DIN 8563 partie 3 ou Fe E 235 suivant SIA 161
Le doigt est fixé fermement dans la moitié inférieure de charnière.
Les différentes qualités d'acier des soudures et l'axe sur lequel les rouleaux sont fixés doivent être équivalentes ou supérieures à :
S235JR+AR suivant EN 10025-2:2004–10
DIN 8563 partie 3 ou Fe E 235 suivant SIA 161
