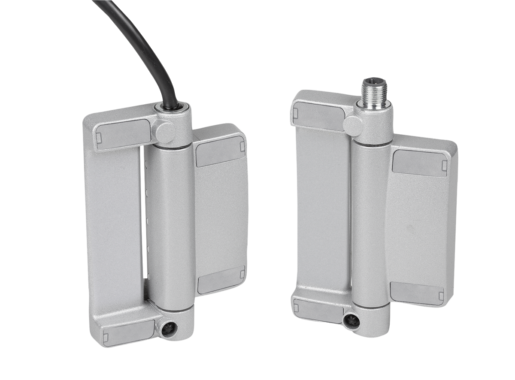

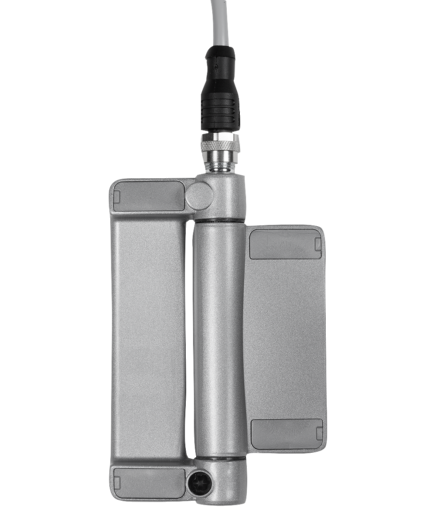

Description de l'article/illustrations du produit

DescriptionMatière :Corps en zinc injecté haute pression.
Couvercle du boîtier en plastique auto-extinguible.
Goupilles de charnière en zinc injecté haute pression/acier C45.
Conducteurs en alliage argent-nickel 10.
Nota :Les charnières avec interrupteurs de sécurité servent à contrôler la position des portes, volets et capots de protection montés de façon à pouvoir pivoter. Le contrôle du dispositif de protection se fait directement dans la charnière.
L'angle de commutation peut être réglé librement sur toute la plage de travail. Une aide au montage assure un alignement rapide sur les portes et poteaux.

Les charnières supplémentaires ont le même aspect et les mêmes dimensions que les charnières à interrupteurs de sécurité.
Utilisation :- Construction de machines spéciales
- Industrie électrique
- Machines de conditionnement
- Clôtures/systèmes profilés
- Machines-outils
- Techniques de mesure, de production, de contrôle et de laboratoire
Montage :4 x vis CHC M6 DIN 7984 oder DIN EN ISO 4762
Couple de serrage 4,3 Nm
Les instructions de montage générales figurent dans la notice d'emploi fournie.
Avantages :- Convient pour la protection des clapets pendulaires
- Temps de montage minimal sur les profilés aluminium courants
- Intégration optimale dans la construction adjacente
- Meilleure protection contre la manipulation
- Très peu d'usure mécanique
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 27950 Charnière avec interrupteur de sécurité 404 kB
 Informations techniques pour les charnières avec interrupteur de sécurité 450 kB

Dessins (aperçu complet)

Charnière avec interrupteur de sécurité

Charnière avec interrupteur de sécurité, forme A

plus d'infos

Dessins

Charnière avec interrupteur de sécurité, forme A

Sélection/filtre d'articles

RéférenceABPréréglageContactsType de
raccordement
Position de
raccordement
F1 max.
kN
F2 max.
kN
CAOAcc.PrixCommander
27950-78116111178116montage extérieur1F / 2Oconecteuren bas55 127,77 €
27950-78116111278116montage extérieur1F / 2Oconecteuren haut55 127,77 €
27950-78116211178116universelle1F / 2Oconecteuren bas55 127,77 €
27950-78116211278116universelle1F / 2Oconecteuren haut55 127,77 €

Charnière avec interrupteur de sécurité, forme B

plus d'infos

Dessins

Charnière avec interrupteur de sécurité, forme B

Sélection/filtre d'articles

RéférenceABPréréglageContactsType de
raccordement
Position de
raccordement
F1 max.
kN
F2 max.
kN
CAOAcc.PrixCommander
27950-78116112178116montage extérieur1F / 2Ocâbleen bas55 127,77 €
27950-78116112278116montage extérieur1F / 2Ocâbleen haut55 127,77 €
27950-78116212178116universelle1F / 2Ocâbleen bas55 127,77 €
27950-78116212278116universelle1F / 2Ocâbleen haut55 127,77 €

Charnière avec interrupteur de sécurité, charnière supplémentaire

plus d'infos

Dessins

Charnière avec interrupteur de sécurité, charnière supplémentaire

Sélection/filtre d'articles

RéférenceABF1 max.
kN
F2 max.
kN
CAOAcc.PrixCommander
27950-781167811655 37,92 €
