Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Acier.Finition :Pivot zingué et chromé.
Logement de bille et écrous zingués.

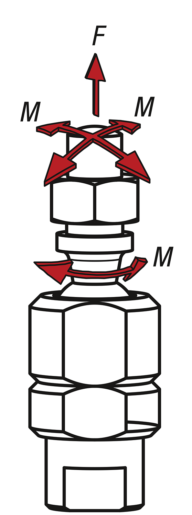

Nota :Embout axial à rotule adapté pour l'absorption des forces de traction. L'écrou de bridage permet d'influer sur la mobilité de la bille ou de la serrer complètement.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 27670 Embouts axiaux à rotule réglables pour force de traction 211 kB

Dessins (aperçu complet)

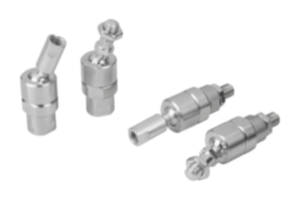

Embouts axiaux à rotule réglables pour force de traction

Embouts axiaux à rotule réglables pour force de traction, forme A

plus d'infos

Dessins

Embouts axiaux à rotule réglables pour force de traction, forme A

Sélection/filtre d'articles

RéférenceFormeD1D2ALL3EαF
kN
M
Nm
Couple
de serrage
max Nm
CAOAcc.PrixCommander
27670-1006A10M62523,5111220°2,55,212,4 21,54 €
27670-1308A13M83029,5131624°58,813,2 25,54 €
27670-1610A16M103536162028°7,514,516,4 28,33 €
27670-1612A16M123536162428°7,514,516,4 29,68 €

Embouts axiaux à rotule réglables pour force de traction, forme B

plus d'infos

Dessins

Embouts axiaux à rotule réglables pour force de traction, forme B

Sélection/filtre d'articles

RéférenceFormeD1D2ALL3EαF
kN
M
Nm
Couple
de serrage
max Nm
CAOAcc.PrixCommander
27670-21006B10M62123,5111220°2,55,212,4 21,07 €
27670-21308B13M82629,5131424°58,813,2 25,04 €
27670-21610B16M103536161628°7,514,516,4 27,96 €
27670-21612B16M123536161628°7,514,516,4 29,43 €

Embouts axiaux à rotule réglables pour force de traction, forme C

plus d'infos

Dessins

Embouts axiaux à rotule réglables pour force de traction, forme C

Sélection/filtre d'articles

RéférenceFormeD1D2ALEαF
kN
M
Nm
Couple
de serrage
max Nm
CAOAcc.PrixCommander
27670-31006C10M62123,51220°2,55,212,4 20,67 €
27670-31308C13M82629,51424°58,813,2 24,65 €
27670-31610C16M1035361628°7,514,516,4 27,30 €

Embouts axiaux à rotule réglables pour force de traction, forme D

plus d'infos

Dessins

Embouts axiaux à rotule réglables pour force de traction, forme D

Sélection/filtre d'articles

RéférenceFormeD1D2ALEαF
kN
M
Nm
Couple
de serrage
max Nm
CAOAcc.PrixCommander
27670-41006D10M62523,51220°2,55,212,4 19,88 €
27670-41308D13M83029,51624°58,813,2 23,85 €
27670-41610D16M1035362028°7,514,516,4 26,50 €
